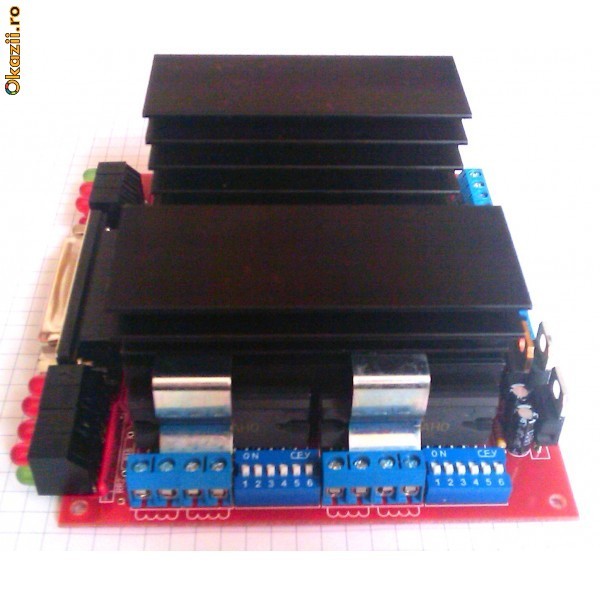

Driver CNC pe 4 axe 3A Bipolar

Specificatiile controllerului de motoare CNC4X35A :

• Proiectat pentru constructia/retehnologizarea facila a unei masini de frezat sau gravat.

• Comanda 4 motoare in mod bipolar microstepping

• Permite conectarea unei game largi de motoare (5-32V si 0,5-3,0A)

• Permite conectare a 5 semnale de intrare (folosite de obicei la E-Stop, Probe si limitele de cursa pe X Y Z)

• un releu pe placa pentru pentru comanda pornit oprit a masinii de frezare - gaurire

• Indicator cu led pentru alimentare, semnalele de intrare si starea driverelor motoarelor

• Toate iesirile dinspre computer spre placa de comanda sunt procesate de un bufer si triger schmidt

• Compatibila cu un numar mare de programe (De ex : Mach2/3, Master5, EMC,KCAM, USBCNC, WinPC - NC etc.)

Fiecare din cele 4 canale de comanda motor prezinta urmatoarele functionalitati :

• Control PWM cu punte HBridge DMos duala

• Reglaj de curent in valorile .6 / 1.5 / 2.25 / 3 Amp (0.56 / 1.4 / 2.1 / 2.8 Vers.) cu dip switch

• Selectie mod de mocrostepping la 1/1, 1/2, 1/8, 1/16 cu un dipswitch

• Mod automat si configurabil de procesare a curentului indus de bobine (Slow+Fast Decay)

• Rectificare sincrona a curentului indus pentru o disipare de energie redusa

Protectie la supra incalzire

Driverele de motoare bipolare sunt cele mai folosite (daca nu singurele) aplicatiile industriale. Chiar daca sunt solutii mai scumpe ele ofera performante si eficienta ridicata. Driverele bipolare folosesc un set suplimentar de tranzistori de comutatie pentru a elimina necesitatea folosirii a doua surse de tensiune. In plus acestea folosesc o punte de 4 tranzistori si diode de recirculare pentru fiecare infasurare a motorului si o rezistenta de valoare redusa prin care se evaluaza curentul in bobina si este mentinuta constanta energia in bobina constanta in toate modurile de microstepping.

Pachetul contine :
- instructiuni de folosire
- cablu paralel cu 25 de pini
- radiatoare montate pe placa (ventilatorul nu este inclus in pret)

Specificatii gasiti aici
