A4988 driver motor pas cu pas radiator imprimanta 3D printer StepStick Reprap
-
Ramburs cu Garantia de Livrare
Curierul special îți livrează produsul pe care tu îl achiți la primire. Dacă produsul nu este ca în descriere, îți recuperezi banii, inclusiv taxele de transport.
- Online
![](https://d32pyjs245vbt2.cloudfront.net/images/www/ajax-loader2.gif)
![](https://d32pyjs245vbt2.cloudfront.net/images/www/ajax-loader2.gif)
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
SKU: AAP739
Specificatii
Produsul este nou!
Produsul este
la fel cu cel prezentat in fotografii!
Descriere tradusă în limba română:
A4988 este un driver complet pentru motor pas cu pas cu micro-pași, cu traducător încorporat pentru o operare ușoară.
Acest produs este disponibil în moduri de funcționare full, half, 1/4, 1/8 și 1/16 pentru operarea motoarelor pas cu pas bipolare, capacitatea de ieșire a driverului de până la 35 V și ± 2 A.
A4988 include un regulator de curent cu timp de oprire fix, regulatorul în moduri de decădere lentă sau mixtă. Convertorul A4988 este cheia implementării ușoare.
Atâta timp cât intrarea „step” primește un impuls, motorul este condus un micro-pas.
Nu sunt necesare tabele de secvență de fază, linii de control de înaltă frecvență sau interfețe complexe de programare.
Interfața A4988 este foarte potrivită atunci când un microprocesor complex nu este disponibil sau este supraîncărcat.
În operațiunea cu micro-pași, controlul de tăiere A4988 selectează automat modul de decădere a curentului (Lent sau Mixt).
În modul de decădere mixt, dispozitivul este inițial setat la un timp de oprire fix într-o decădere rapidă, apoi restul timpului de decădere lentă.
Schema de control al curentului cu decădere mixtă rezultă în reducerea zgomotului motorului audibil, creșterea preciziei pașilor și reducerea consumului de energie.
Circuitul de control al rectificării sincrone interne este furnizat pentru a îmbunătăți consumul de energie al operațiunii cu modulație de lățime de impuls (PWM).
Protecția circuitului intern include: oprire termică cu histerezis, blocare la sub-tensiune (UVLO) și protecție împotriva curentului de crossover.
Secvențare specială a alimentării.
Pachetul A4988 de montare pe suprafață QFN (ES), de dimensiunea de 5 mm × 5 mm, înălțime nominală totală a pachetului de 0.90 mm, cu un pad expus pentru disiparea termică îmbunătățită.
Acest pachet este Pb (sufix-T), cu placare a cadru de plumb 100% mat.
Caracteristici și beneficii
Ieșire cu RDS scăzut (On)
Detecție / selecție automată a modului de decădere a curentului
Mixt cu moduri de decădere a curentului lent
Rectificare sincronă pentru disiparea scăzută a energiei
UVLO intern
Protecție împotriva curentului de crossover
Compatibil cu alimentare logică de 3.3 și 5 V
Circuite de oprire termică
Protecție împotriva defecțiunilor la masă
Protecție împotriva scurt-circuitului de sarcină
Opțional cinci moduri de pas: complet, 1/2, 1/4, 1/8 și 1/16
Descriere în limba engleză:
A4988 is a complete microstepping motor driver with built-in translator for easy operation.
This product is available in full, half, 1/4, 1/8 and 1/16 step modes operate bipolar stepper motors, output drive capacity of up to 35 V and ± 2 A.
A4988 includes a fixed off-time current regulator, the regulator in slow or mixed decay modes. A4988 converter is the key to the easy implementation.
As long as the "step" input inputting one pulse drives the motor one microstep.
There are no phase sequence tables, high frequency control lines, or complex interfaces to program.
A4988 interface is very suitable for complex microprocessor is unavailable or is overburdened.
In the micro-step operation, A4988 chopping control inside automatically selects the current decay mode (Slow or Mixed).
In mixed decay mode, the device is initially set to a fixed downtime in some fast decay, then the rest of the slow decay downtime.
Mixed decay current control scheme results in reduced audible motor noise, increased step accuracy, and reduced power consumption.
Internal synchronous rectification control circuitry is provided to improve the pulse-width modulation (PWM) operation power consumption.
Internal circuit protection includes: thermal shutdown with hysteresis, undervoltage lockout (UVLO), and crossover-current protection.
Special power sequencing.
A4988 surface mount QFN package (ES), a size of 5 mm × 5 mm, nominal overall package height of 0.90 mm, with an exposed pad for enhanced thermal dissipation.
This package is Pb (suffix-T), with 100% matte tin leadframe plating.
Features and Benefits
Low RDS (On) Output
Automatic current decay mode detection / selection
Mix with slow current decay modes
Synchronous rectification for low power dissipation
Internal UVLO
Cross-current protection
3.3 and 5 V compatible logic supply
Thermal shutdown circuitry
Ground fault protection
Load short-circuit protection
Optional step five modes: full, 1/2, 1/4, 1/8 and 1/16

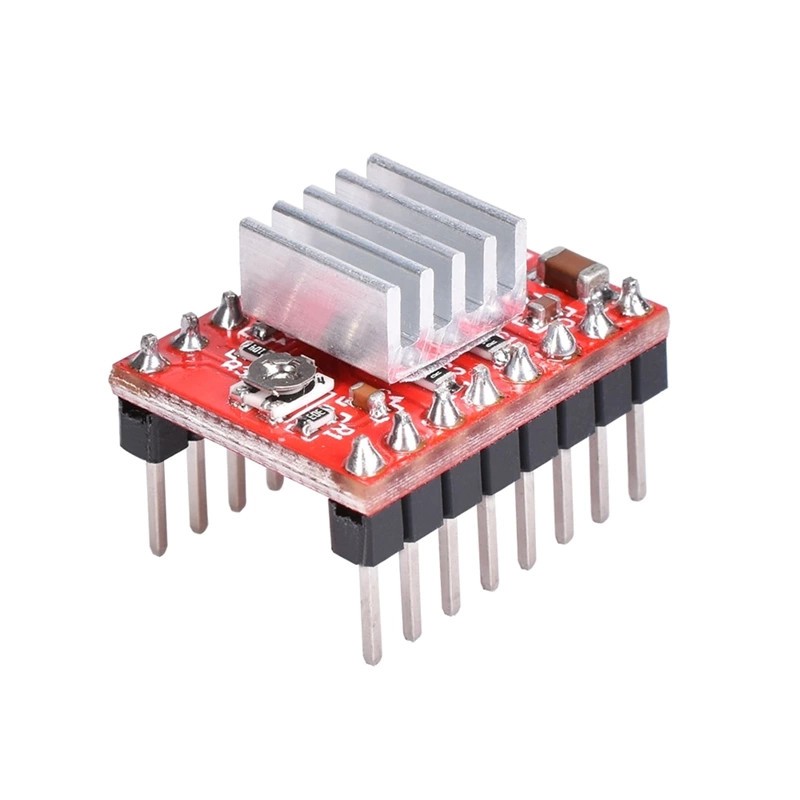

Package included:
1Pcs * A4988 StepStick Stepper Motor Diver Module
1Pcs * Heat Sink
