Afisaj LCD 16x2 caractere HD44780 display arduino

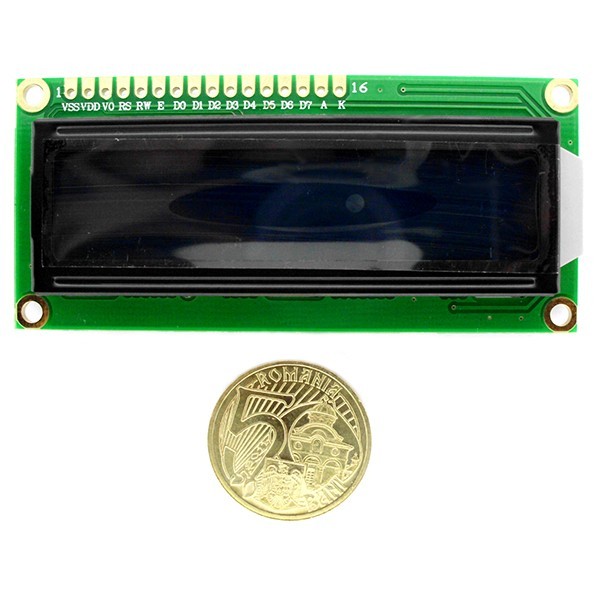

* Fotografii reale si proprii
* Este aplicata o folie pentru protectie

Afisor alfanumeric care are la baza controllerul LCD HD44780 a devenit standard pentru afisoarele de acest tip, el fiind unul din cele mai utilizate dispozitive de afisare a caracterelor alfanumerice. Afisorul cu aceasta configuratie de 16x2 este utilizat pe scara larga pentru constructia de prototipuri in randurile amatorilor de aplicatii cu microcontrolere.

Interfata afisorului prezentat aici este una paralela. Orice afisor interfatat paralel care se poate gasi in prezent va avea la baza un controller de tip Hitachi HD44780 sau unul compatibil cu acesta. Ca regula afisorul are 14 pini de conexiune.

- D0 - D7 - Magistrala de date bidirectional.
- R/W - Permite selectarea modului de scriere sau citire
- RS - Permite selectarea registrului pentru transfer.

RS = 0 registrul de instructiuni este selectat, RS = 1 registrul de date este selectat. Cu acest bit se poate configura ca prin magistrala de date sa se transfere o comanda sau un caracter.

- E - Bit de activare al LCD. Cand E = 0, LCD nu este activ respectiv semnalale de pe D, RW si RS vor fi ignorate, Cand E = 1, Afisorul este activat si va procesa datele de pe ceilalti pini de interfatare. De mentionat ca scriere datele sunt aplicate pe frontul descrescator al semnalului E., iar la citire, datele vor fi valide odata cu frontul crescator si se vor pastra pana la urmatorul front descrescator.
- Vo - Setarea contrastului pentru afisor.
- Vdd si Vss - Pini de alimentare a Afisorului.

Caracteristici

- afisaj LCD caractere monocrom 16 caractere x 2 linii;
- se interfateaza cu orice microcontroller prin comunicatie paralela;
- compatibil cu librariile soft pentru controllerul Hitachi HD44780 ;
- iluminare fundal cu led culoare albastra;
- prezinta patru orificii circulare realizate in cablaj pentru prindere panou sau fixare mecanica;
- unghi mare de vizualizare;
- 5x8 pixeli pe caracter;
- foarte popular, cu exemple, librarii si tutoriale multiple realizate si distribuite pe internet;
- pentru reducerea numarului de pini utilizati, comunicatia paralela standard a acestui afisor, se adapteaza la comunicatia seriala cu ajutorul acestui modul Interfata LCD serial/paralel I2C;

Specificatii

- tensiune alimentare (VCC) : 5V;
- dimensiune modul (L x l x H): 80 x 35 x 9 mm;
- dimensiune zona de afisare ecran (L x l): 64.5 x 16 mm;
- distanta intre pini: 2.54 mm;
