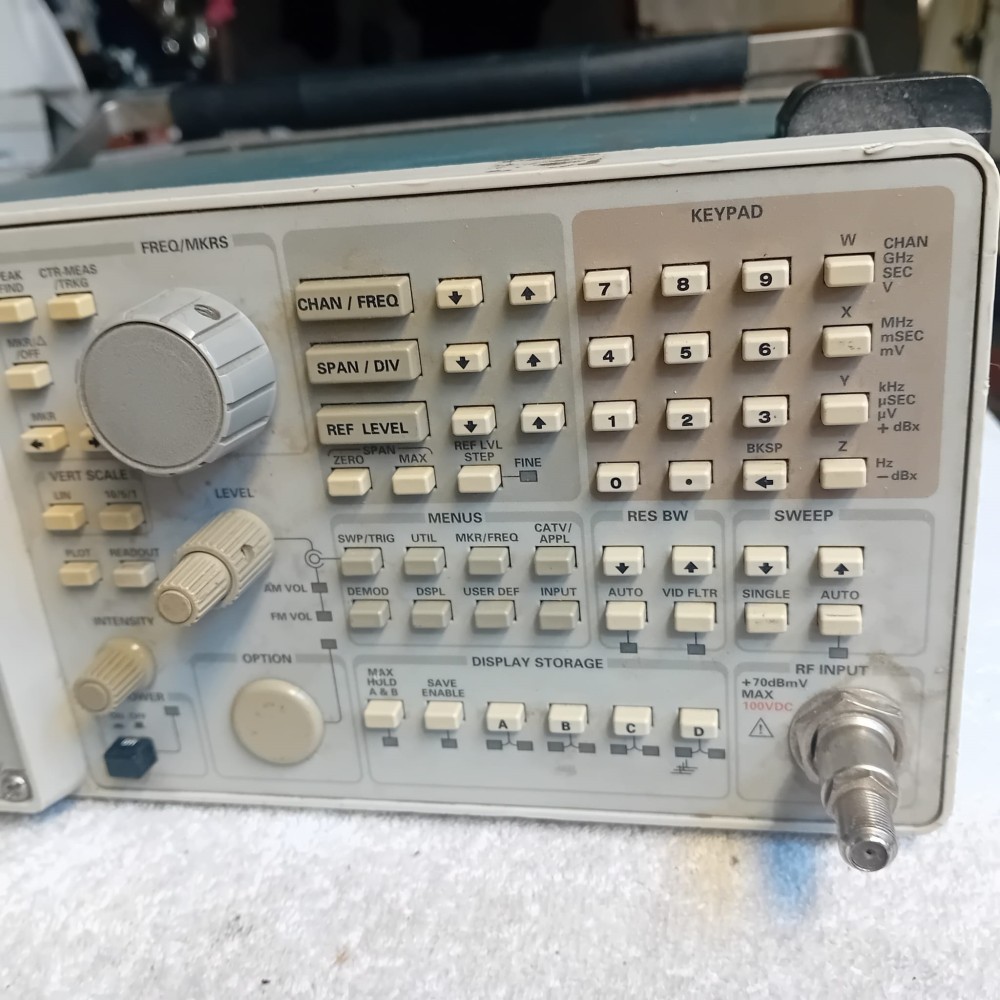

Analizor Tektronix 2714 Spectrum Analyzer

Analizor Tektronix 2714 Spectrum Analyzer 3 000 RON Tektronix 2714 este un analizor de spectru CATV cu o gamă de frecvență de la 9 kHz la 1,8 GHz. Analizorul de spectru TV prin cablu 2714 acceptă funcții specifice CATV, cum ar fi poziționarea automată a purtătorilor sonore vizuale, nivelurile și frecvențele purtătorilor vizuale și sonore pentru canalele selectate, supravegherea nivelurilor și frecvențelor purtătorilor vizuale și sonore ale sistemului, adâncimea modulației, măsurarea deviației purtătorului sonor, măsurarea raportului purtător-zgomot vizual și măsurători ale amplitudinii și diferenței de frecvență față de purtător. Specificații cheie Frecvenţă 9 kHz până la 1,8 GHz; Preamplificator limitat la 600 MHz Interval de frecvență 1 kHz div până la 100 MHz div în secvențe 1, 2, 5 (plus 0 Hz și MAX: 180 MHz div) Lățime de bandă a rezoluției Selecțiile de lățime de bandă de 6 dB sunt 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz și 5 MHz Impedanța de intrare RF 75 Putere maximă de intrare sigură +70 dBmV (0,1 W sau 2,2 V) vârf continuu, condensator de blocare 100 V CC Atenuator RF 0 dB până la 50 dB, trepte de 2 dB Sensibilitate (la 300 Hz RBW) -78 dBmV (-127 dBm); -90 dBmV (-139 dBm) cu preamplificator activat Nivel de referință -70 dBm până la +20 dBm; -23 dBmV până la +66,9 dBmV Viteză de măturare 2 sec Div până la 1 s Div în secvențe 1, 2, 5 Moduri de declanșare Run liber, intern, extern, linie, linie TV și câmp TV Zgomot mediu afișat 66 dBm până la 100 dBm Afișează intervalul dinamic 80 dB Interval dinamic 100 dBm Calibrator intern marker de 100 MHz la +18,8 dBmV (-30 dBm) Putere 90 132 V CA , 48 până la 440 Hz; 90 250 V CA , 48 până la 63 Hz. La 115 V CA , 60 Hz, 90 W (standard), 105 W max (cu opțiuni) Caracteristici NVRAM de 124 kB pentru salvarea a până la 108 afișaje de forme de undă, 36 de configurații pe panoul frontal, programe taste definite de parametri și tabele cu factori de antenă. Markeri simpli și delta citirea frecvenței și amplitudinii Afișaj de stocare digitală Moduri de achiziție: doar vârf pozitiv, vârf pozitiv negativ, menținere maximă, cascadă, baleiaj analogic (când stocarea digitală este dezactivată) Medierea ansamblului Preamplificator intern Calibrator intern Unități alternative de nivel de referință (dBm, dBmV, dBV, dB V, dB W și dB V m) Plotare imprimare directă (imprimante prin intermediul interfeței Opționale 03 GPIB sau RS-232-C prin intermediul interfeței Opționale 08). Opțiuni Functional,cu urme vizibile de folosire fara husa.
