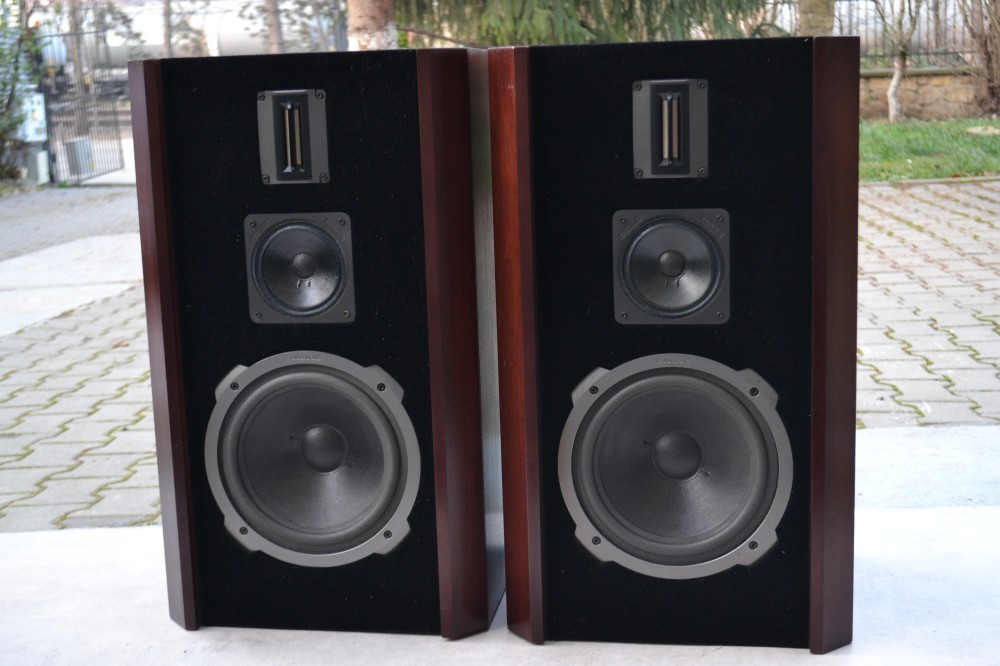

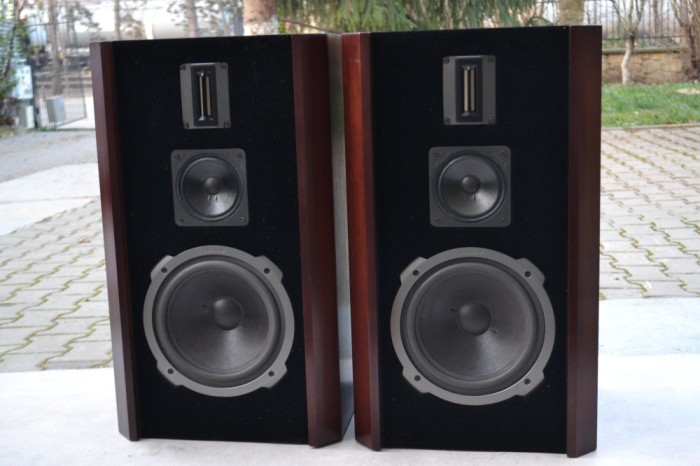

Boxe Quadral Wotan

Boxe Quadral Wotan HiEnd : pe 3 cai, bass tip reflex, diametru bass de 25 cm, suspensii bass schimbate cu suspensii originale,  cutii lemn, mahon,  plase de protectie, inalte ribbon, impdanta 8 ohmi, 150W/200W, frecventa de raspuns 30Hz-50000Hz, made in West Germany, siguranta pentru inalte, serii consecutive,  foarte grele, dimensiuni H=70cm, L=41cm, A=36cm, poze reale.

Wave bands
- without
Details
Hi-Fi equipment
Power type and voltage
No Power needed
Loudspeaker
3 Loudspeakers
Material
Wooden case
from Radiomuseum.org
Model: Quadral Wotan - All-Akustik, Vertriebs-GmbH &
Shape
Console with any shape - in general
Dimensions (WHD)
400 x 700 x 350 mm / 15.7 x 27.6 x 13.8 inch
Notes
Das Modell Quadral Wotan ist das erste Modell der Phonologue TL Wotan-Serie und ist wie die etwas größere Montan nach dem O.L.C.D*.-Prinzip konstruiert.

*Anmerkung: Funktionsweise s. Montan

Technische Daten Quadral Wotan:
Typ: 3-Wege-Real-Transmission-Line-Box
Belastbarkeit (Sinus-/Musik-): 150 W/200 W
Übertragungsbereich: 30 – 50.000 Hz
Übergangsfrequenzen: 300 / 3.800 Hz
Betriebsleistung: 2,8 W
Impedanz: 8 Ω
Tieftöner: Ø 220 mm | Typ: dyn. Konus,
Mitteltöner: Ø 120 mm | Typ: dyn. Konus, Fab. Mod. Isophon PSM 120 Alu
Hochtöner: Bändchen
Ausführung: Eiche rustikal/schwarz/natur, Mahagoni, Nussbaum antik

Net weight (2.2 lb = 1 kg)
28 kg / 61 lb 10.8 oz (61.674 lb)
Price in first year of sale
1'298.00 DM
Author
Model page created by Eberhard Fuchs. See "Data change" for further contributors.
