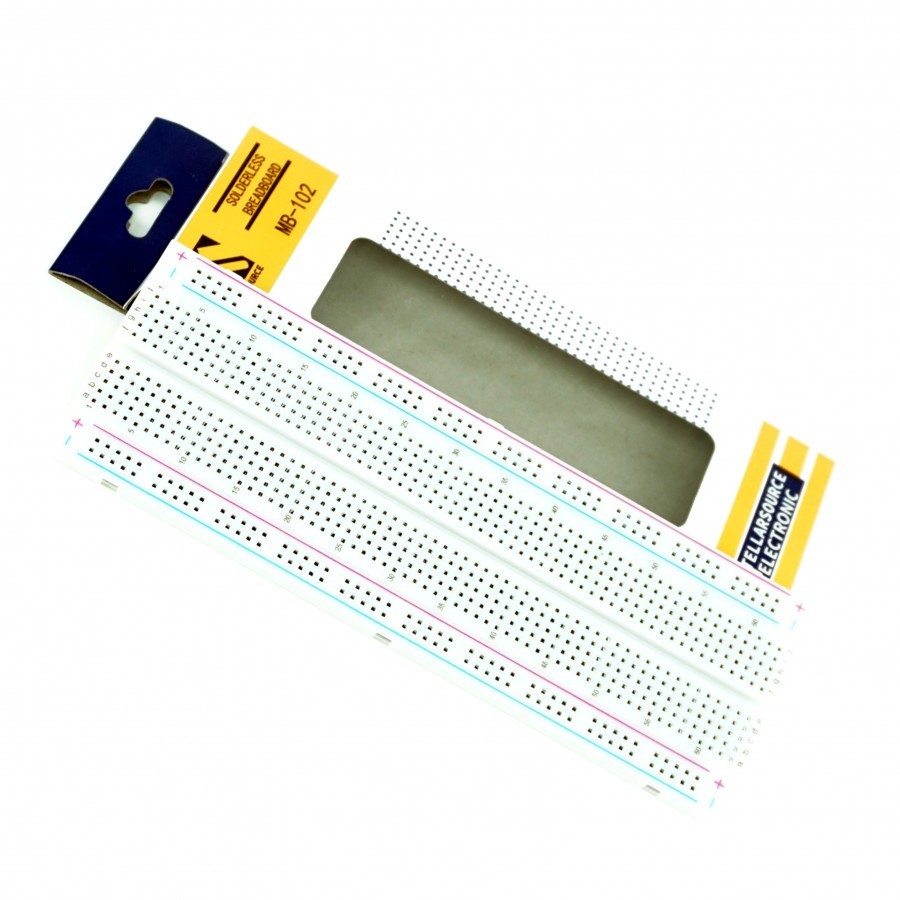

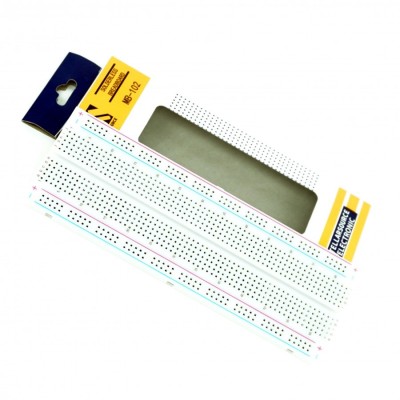

BREADBOARD placa de incercara 830 de puncte

Descriere

Breadboard-ul se foloseste pentru realizarea extrem de rapida a montajelor fara a fi nevoie de un letcon sau pistol de lipit.

Piesele se introduc in gaurile din placa iar legaturile intre pini se realizeaza cu fire tip tata-tata sau mama-tata.

La mijloc se pot introduce circuite integrate sau module cu doua randuri de pini, fiecare pin putand fi rapid conectat altundeva prin cele 4 gauri asezate perpendicular pe circuit.

In laterale sunt cate doua magistrale cu legaturi orizontale care in mod normal se folosesc pentru alimentare. Aceasta placa are cate doua magistrale independente pe fiecare parte (4 in total).

Realizarea practica a montajelor

Dupa ce montajul a fost testat pe breadboard, pentru a putea fi folosit practic, este nevoie de transpunerea lui pe un suport permanent unde componentele sunt cositorite.

Caracteristici tehnice:

• Dimensiuni: 16.5 x 5.4 x 0.85cm;
• Număr de puncte: 830;
• Diametru fir necesar: 0.8mm.

Imaginea este pentru placa de 400 puncte, aceasta de 830 este practic dubla, magistralele din laterale necomunicand intre ele.
