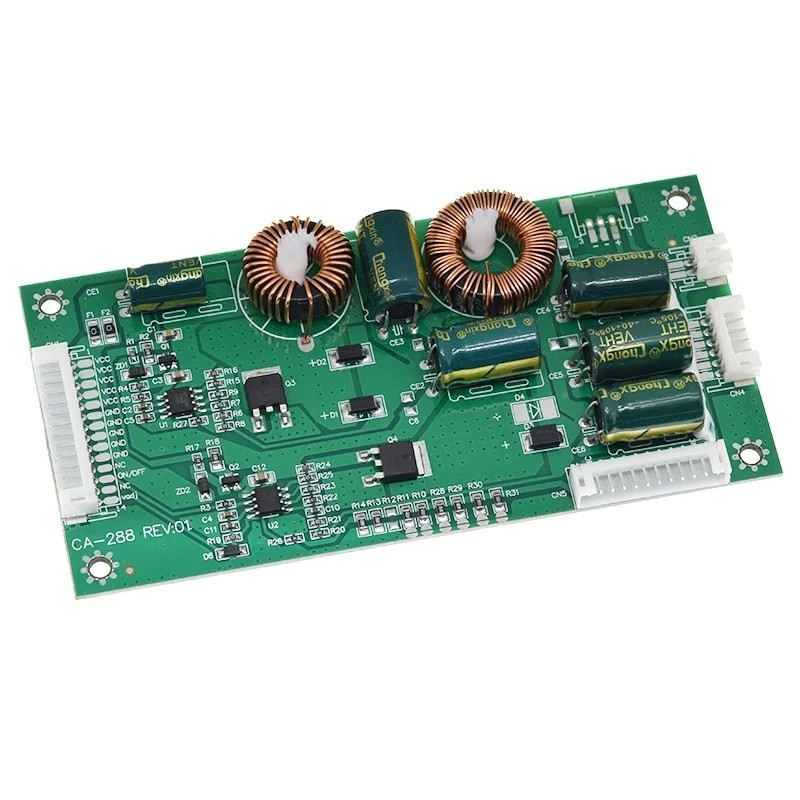

CA-288 placa de reglare a tensiunii pentru LEDuri si LCDuri 26-55 inch

Descriere tradusă în limba română:

Intrare: 19-45V DC.

Ieșire: 60-165V adaptare automată.

Curent de ieșire: 10MA-1000MA, setabil.

Dimensiune aplicabilă: General pentru display-uri TV LED de 26-55 inch.

Curent de ieșire: ieșire cu curent constant de 200MA, ajustabil după necesitate.

Definiția interfeței: 1-5 alimentare 6-10GND 11-13 aer 12 comutator 14 reglaj.

Tensiunea de lucru a benzii de lumină: tensiunea trebuie să fie între 60-165v și nu mai mică de 60V.

Metoda de creștere a curentului:

Utilizați un fier de lipit pentru a suda un punct indicat de săgeată pentru a crește curentul (luminozitatea).

De exemplu, conectați punctul de lipit de sub 5R1 și creșteți curentul cu 40mATZT;

Conectați un rezistor de 10 și creșteți curentul cu 200mA.

Probleme posibile cu iluminarea corectă:

1. Luminozitatea nu este suficientă și ecranul este evident mai întunecat decât placa originală.

În acest caz, trebuie să începem din două aspecte.

Mai întâi, după conectarea pinului de reglare, încercați să folosiți telecomanda pentru a ajusta luminozitatea și vedeți dacă se poate rezolva.

Dacă nu se poate rezolva, testați tensiunea reală a pinului.

(Notă: luminozitatea produsului meu este maximă la OV și cea mai întunecată la tensiune înaltă.)

Dacă gama de tensiune a modului analog este între Ov-5v sau qv-3.3v, dacă tensiunea este întotdeauna înaltă și nu poate fi redusă, acest lucru ar trebui ajustat.

Dacă este un semnal PWM, tensiunea este stabilă la 3.3V.

În acest moment, dacă este întors la cel mai luminos sau nu îndeplinește cerințele, trebuie implementat al doilea plan. 2.

Ajustați rezistența de pe placă și creșteți curentul pentru a satisface cerințele.

Descriere în limba engleză:

Input: 19-45V DC.

Output: 60-165V automatic adaptation.

Output current: 10MA-1000MA, settable.

Applicable size: General 26-55 inch LED TV display.

Current output: constant current output 200MA current, which can be adjusted as required.

Interface definition: 1-5 power supply 6-10GND 11-13 air 12 switch 14 dimming.

Working voltage of lamp strip: the voltage must be between 60-165v and not lower than 60V.

Method of increasing current:

Use a soldering iron to weld a solder joint indicated by the arrow to increase the current (brightness).

For example, connect the solder joint below 5R1 and increase the current of 40mATZT;

Connect 10 resistor and increase 200mA current.

Possible problems with correct lighting:

1. The brightness is not enough, and the screen is obviously darker than the original board.

At this time, we should start from two aspects.

First, after connecting the dimming pin, try to use the remote control to adjust the brightness to see if it can be solved.

If it cannot be solved, test the actual pin voltage.

(Note: the brightness of my product is the maximum at OV, and the brightness is the darkest at high voltage.)

if the voltage range of analog voltage mode is between Ov-5v or qv-3.3v, If the voltage is always high and cannot be reduced, this should be adjusted.

If it is a PWM signal, the voltage is stable at 3.3V.

At this time, if it is turned to the brightest or fails to meet the requirements, the second scheme must be implemented. 2.

Adjust the resistance on the board and increase the current to meet the requirements.
