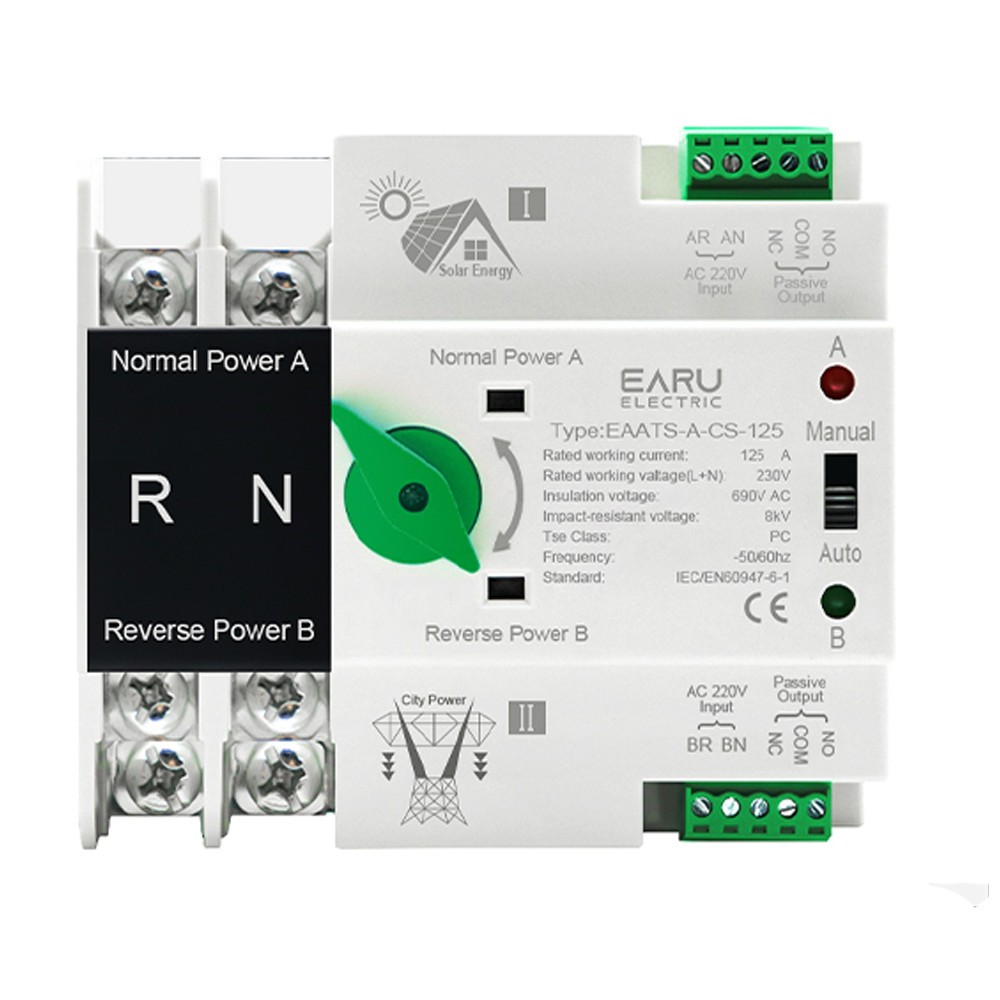

Comutator de Transfer Automat de Putere EARU EAATS-A-CS-125, 2P 125A ATS, Sina DIN pentru Panouri Fotovoltaice

1. Generalități
Comutatorul automat de putere este un întrerupător electric miniatural de uz casnic, recent dezvoltat, utilizat în principal pentru cazul în care alimentarea principală nu mai funcționeaza acesta va comuta automat  alimentarea de rezervă. Când alimentarea principală devine anormală, alimentarea de rezervă intră imediat în funcțiune, asigurând astfel continuitatea, fiabilitatea și siguranța alimentării cu energie electrică. Acest produs este special conceput pentru instalarea pe șină pentru uz casnic și este destinat în mod special pentru cutia de distribuție PZ30.

Comutatorul automat de putere este potrivit pentru sisteme de alimentare de urgență cu frecvență de 50 sau 60Hz și tensiune nominală (L+N) 230VAC. ATS are caracteristici precum structură solidă, comutare fiabilă, instalare și întreținere ușoară și durată lungă de viață. Este utilizat pe scară largă în diverse aplicații unde întreruperea alimentării nu poate fi tolerată și poate fi operat electric sau manual. ATS este compus din TSE și un controler.

Conform standardului IEC 60947-6-1, Partea 6-1: echipamente multifuncționale și aparataj de comutare, ATS este considerat cel mai calificat echipament de comutare și dispozitiv de control de joasă tensiune.

2. Condiții normale de funcționare și instalare

2.1 Temperatura aerului ambiant
Temperatura maximă nu trebuie să depășească 40℃, temperatura minimă nu trebuie să fie mai mică de -5℃, iar temperatura medie în decurs de 24 de ore nu trebuie să fie mai mare de 35℃.

2.2 Altitudinea
Altitudinea locului de instalare nu trebuie să depășească 2000m.

2.3 Condiții atmosferice
Când temperatura maximă ajunge la 40℃, umiditatea relativă a locului de instalare nu trebuie să depășească 50%; la temperatura minimă de -5℃, umiditatea relativă poate fi mai mare, de exemplu, la 25℃, umiditatea relativă poate ajunge la 90%. Din cauza variațiilor de temperatură, trebuie luate măsuri speciale pentru a preveni condensul ocazional pe suprafața produsului.

2.4 Gradul de poluare
Gradul de poluare al ATS corespunde nivelului 3 specificat în IEC 60947-6-1.

2.5 Categoria de instalare
Tipul de instalare al ATS respectă categoria specificată în IEC 60947-6-1.

2.6 Condiții de instalare
ATS poate fi instalat vertical într-un tablou de control sau într-un tablou de distribuție. Asigurați-vă că distanța de instalare respectă cerințele din Figura 1.
