Controler senzor tactil capacitiv MPR121 Breakout V12 cu interfata I2C Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Aceasta este o placă de dezvoltare pentru MPR121QR2 de la Freescale.

MPR121 este un controler pentru senzori tactili capacitivi, controlat printr-o interfață I2C.

Cipul poate controla până la douăsprezece electrozi individuali, precum și un al treisprezecelea electrod simulat.

MPR121 include, de asemenea, opt pini pentru controlul LED-urilor. Când acești pini nu sunt configurați ca electrozi, pot fi folosiți pentru a conduce LED-uri.

Există patru jumpere pe partea de jos a plăcii, toate fiind setate (închise) implicit.

Un jumper de adresă conectează pinul ADD la masă, ceea ce înseamnă că adresa implicită I2C a cipului va fi 0x5A.

Dacă trebuie să schimbați adresa cipului (prin conectarea scurtă a pinului ADD la un pin diferit), asigurați-vă că deschideți întâi jumperul.

Jumperele conectează, de asemenea, SDA, SCL și pinul de întrerupere la rezistori de pull-up de 10k.

Dacă nu aveți nevoie de rezistorii de pull-up, puteți deschide jumperele tăind urma care îi conectează.

Nu există reglare pe placă, deci tensiunea furnizată ar trebui să fie între 2.5 și 3.6VDC.

Pinul VREG este conectat printr-un condensator de 0.1uF la masă, ceea ce înseamnă, dacă nu modificați placa, nu puteți opera MPR121 în modul de tensiune de alimentare scăzută (1.71-2.75VDC).

Dimensiune: 3cm x 2cm.

Atenție!

Produsul este destinat specialiștilor și persoanelor pasionate de electronică și nu include alte instrucțiuni de asamblare sau utilizare.

Descriere în limba engleză:

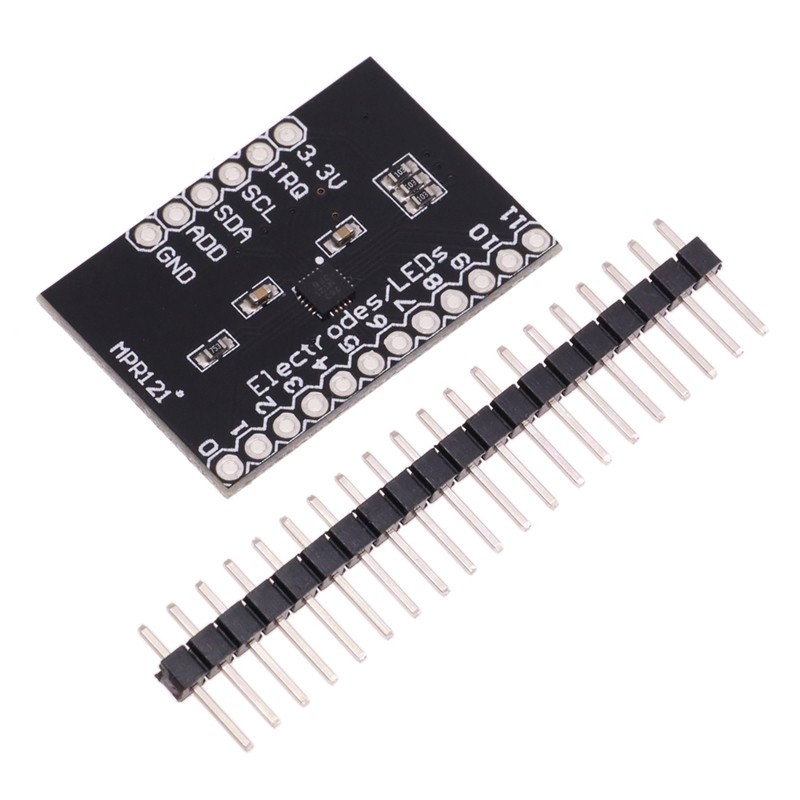

This is a breakout board for Freescale's MPR121QR2.

The MPR121 is a capacitive touch sensor controller driven by an I2C interface.

The chip can control up to twelve individual electrodes, as well as a simulated thirteenth electrode.

The MPR121 also features eight LED driving pins. When these pins are not configured as electrodes, they may be used to drive LEDs.

There a four jumpers on the bottom of the board, all of which are set (closed) by default.

An address jumper ties the ADD pin to ground, meaning the default I2C address of the chip will be 0x5A.

If you need to change the address of the chip (by shorting ADD to a different pin), make sure you open the jumper first.

Jumpers also connect SDA, SCL and the interrupt pin to 10k pull-up resistors.

If you don't require the pull-up resistors you can open the jumpers by cutting the trace connecting them.

There is no regulation on the board, so the voltage supplied should be between 2.5 and 3.6VDC.

The VREG pin is connected through a 0.1uF capacitor to ground, which means, unless you modify the board, you can't operate the MPR121 in low-supply voltage mode (1.71-2.75VDC).

Size: 3cm x 2cm.

Package Include:
1 x MPR121 Capacitive Touch Sensor Controller I2C Drive V12 Breakout Board Module
