Convertor Step Down XL4015 5A DC-DC cu Reglaj de Tensiune și Curent – Modul CC CV 1.25V–36V pentru Încărcare Baterii LED

Convertor tensiune XL4015 DC-DC Step-down 5A

Modulul XL4015 este un convertor DC-DC step-down de înaltă eficiență, cu ieșire reglabilă între 1.25V și 36V și curent de până la 5A (recomandat max. 4.5A pentru durabilitate). Suportă reglajul tensiunii (CV) și al curentului (CC), ideal pentru încărcarea bateriilor sau alimentarea LED-urilor.

Caracteristici tehnice

• Convertor DC-DC step-down (buck), bazat pe cipul XL4015
• Tensiune de intrare: 4V – 38V DC (nu depăși 38V)
• Tensiune de ieșire: 1.25V – 36V DC (reglabilă continuu)
• Curent de ieșire: până la 5A (recomandat max. 4.5A)
• Putere maximă: 75W
• Eficiență: până la 96%
• Reglaj independent CV și CC – ideal pentru aplicații sensibile
• Protecție la scurtcircuit: limitare automată la 8A
• Protecție termică: oprește automat la temperaturi ridicate
• Frecvență de lucru: 180KHz
• Temperatură de operare: -40°C ~ +85°C

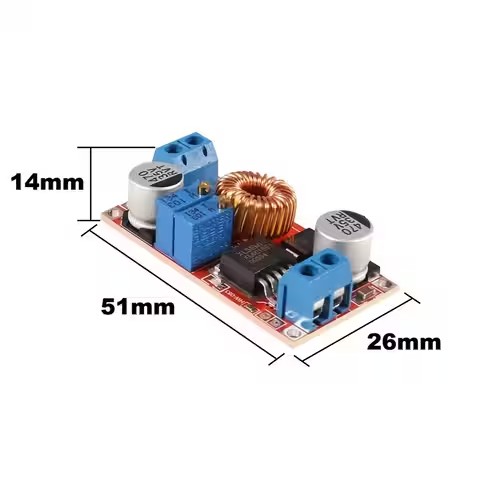

• Dimensiuni: 51 x 26 x 18 mm

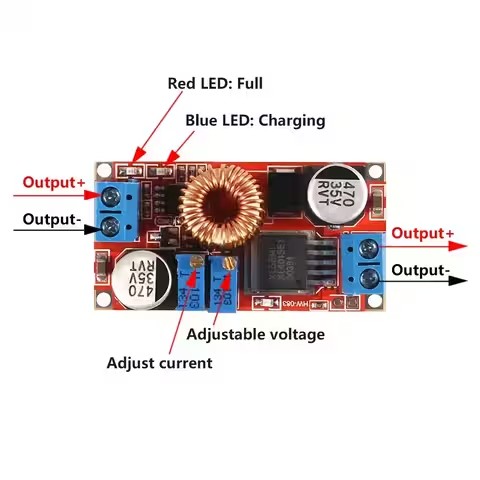

• Indicator LED de funcționare

Note importante

• La încărcarea bateriilor, modulul funcționează inițial în regim CC (curent constant) pentru protecție
• Dacă tensiunea de ieșire nu variază, rotește potențiometrul în sens invers acelor de ceasornic de cel puțin 10 ori – este o metodă comună de calibrare
• Tensiunea de ieșire inițială este ~20V – se poate regla după instalare

Aplicații recomandate

• Încărcătoare pentru baterii Li-ion, NiMH
• Alimentare LED-uri
• Surse de laborator reglabile
• Reducerea tensiunii: 24V → 12V, 12V → 5V etc.
• Proiecte DIY, electronice auto, sisteme industriale

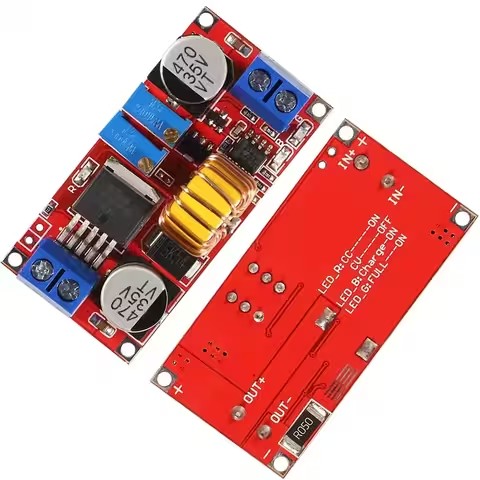

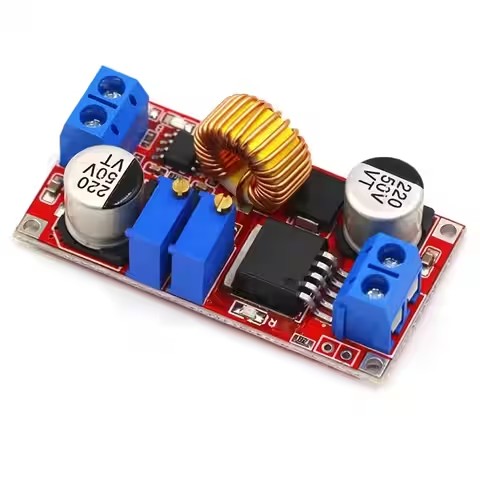

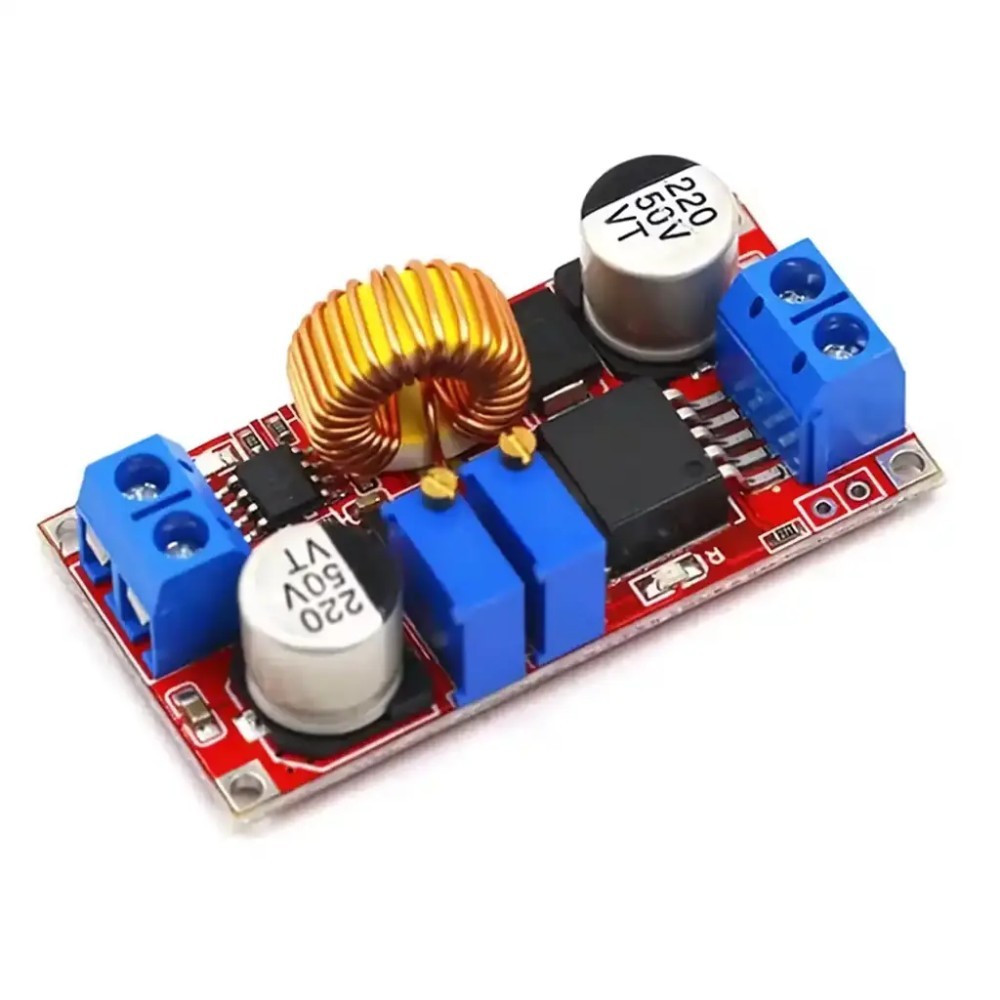

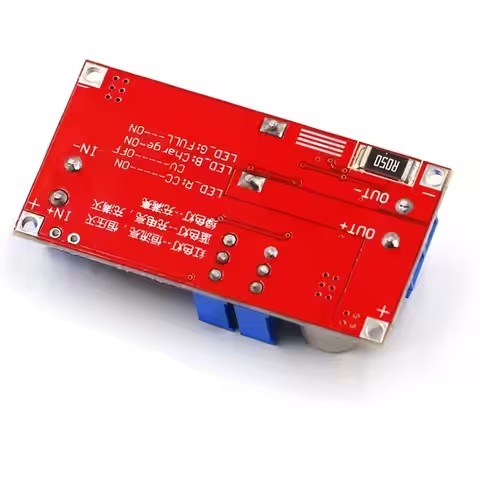

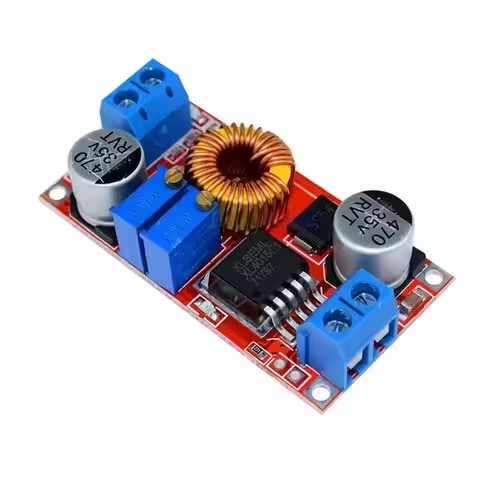

Galerie foto
