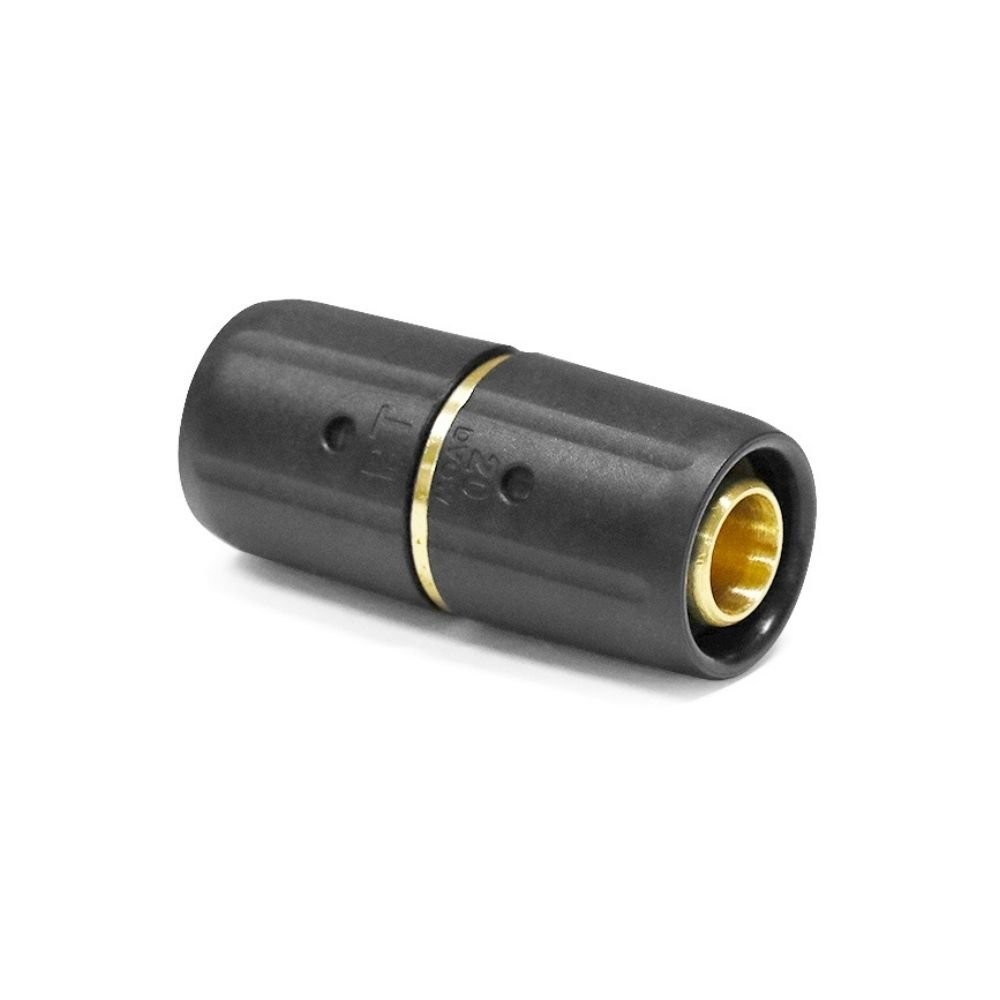

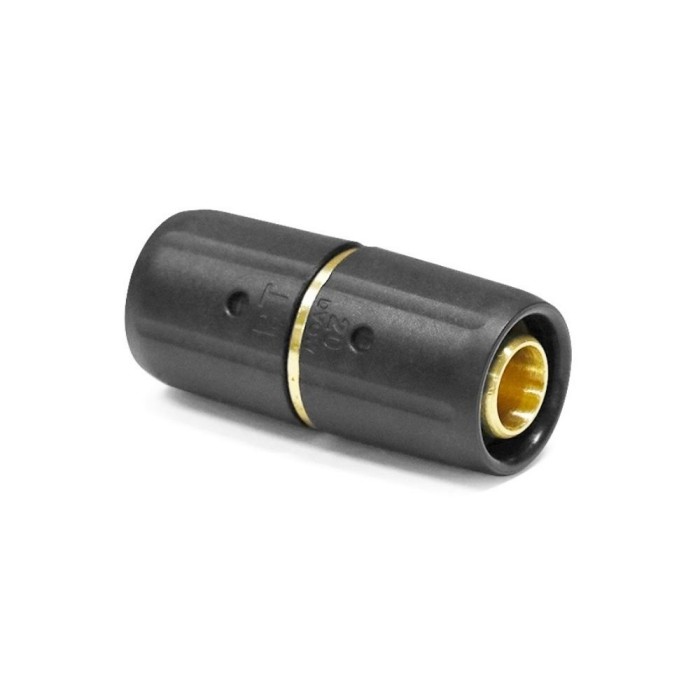

Cuplaj cu fiting de împingere 16 x 2 la 16 x 2

Cuplaj cu fiting de împingere 16 x 2 la 16 x 2

FĂRĂ PRESARE - SIMPLU DE ÎMPINS!

> Tăiere > Calibrare > Împingere > GATA


Avantaje:


• Nu este necesară unealtă de presare
• Manson exterior din plastic de înaltă performanță PA6 pentru siguranță maximă la impact
• Etanșare automată prin garnitură de pană EPDM cu tampon de siguranță mare
• Piese din alamă CW617N (CuZn40Pb2) în execuție grea pentru siguranță ridicată la montaj
• Coeficient de rezistență foarte bun (Zeta) pentru o pierdere de presiune mai mică
• Trecere liberă și aproape fără zgomote de curgere
• Toate materialele sunt sigure pentru utilizarea în apă potabilă și corespund listei pozitive UBA
• Două ferestre de control pentru verificarea adâncimii de inserție


Caracteristici:


   DVGW DW-8501DL0064

   Rezistență continuă: 10 bar / 70° C / 50 de ani

   Temperatura maximă de funcționare 95° C

Important:


Vă rugăm să utilizați exclusiv calibratorul nostru {product=Z52K1626} în gri pentru calibrare!


Domenii de aplicare:


   Instalații de apă potabilă

   Încălzire prin pardoseală / tavan

   Răcire prin pardoseală / tavan

   Conectare radiator

   Aer comprimat fără ulei până la 10 bar

Certificări:


   DVGW (cu excepția robinetului cu bilă pentru încălzire)

   IMA

   EN ISO 21003

Instrucțiuni de montaj:


Cu fitingurile noastre de împingere, puteți realiza rapid conexiuni de țevi fără unelte de montaj.
Este necesară doar o foarfecă pentru țevi și un calibrator. Țeava compozită din aluminiu este tăiată la lungimea dorită cu o foarfecă pentru țevi.
Calibrarea este necesară pentru ca capătul țevii să fie din nou perfect rotund și debavurat după tăiere.
În același timp, prin calibrare se creează o fațetă. Astfel, fitingul poate fi introdus în țeavă fără a deteriora garnitura de etanșare.

   TĂIEREA ȚEVII

   Cu un instrument adecvat, țeava trebuie tăiată la lungimea dorită.
   Suprafața secțiunii tăiate trebuie să fie perpendiculară pe țeavă. Tăieturile oblice trebuie evitate.

   Ferăstraiele manuale și cu pânză, precum și uneltele tocite nu sunt potrivite pentru tăiere.

   CALIBRAREA ȘI DEBAVURAREA ȚEVII

   După tăiere, capătul țevii trebuie calibrat și debavurat.
   Pentru aceasta, calibratorul este introdus inițial până la capăt în țeavă. Debavurarea se realizează prin rotirea calibratorului.
   Pe partea interioară a țevii, prin rotire, se îndepărtează material, astfel încât să se formeze un con pe țeavă,
   care facilitează introducerea fitingului și protejează astfel garnitura de pană de deteriorări.
   ATENȚIE: Pentru calibrare utilizați exclusiv calibratorul nostru {product=Z52K1626} în gri!

   MONTAREA FITINGULUI

   Introduceți fitingul cu presiune adecvată și în direcție axială până la capăt pe capătul țevii.
   Adâncimea corectă de inserție este recunoscută prin cele două ferestre de control integrate. Ambele ferestre de control trebuie să fie umplute de țeava albă.
   Fitingurile sunt pregătite din fabrică pentru montaj imediat, vă rugăm să nu utilizați lubrifianți suplimentari.

   VERIFICAREA FINALĂ

   Verificați țeava pentru fixare fermă, țeava nu trebuie să mai poată fi extrasă.
   Efectuați neapărat o verificare a presiunii și etanșeității!

Notă:


Funcționarea impecabilă a conexiunii de țeavă poate fi asigurată doar prin utilizarea fitingurilor cu țeava compozită multistrat din aluminiu certificată DVGW.
Subliniem importanța ridicată a unei calibrări și debavurări corecte și profesionale cu un instrument adecvat.
Este vorba despre o conexiune care nu poate fi desfăcută!
Vă rugăm să vă asigurați înainte de montarea fitingului că țeava are lungimea dorită și că nu trebuie trase cleme de fixare sau altele asemenea peste țeavă.
