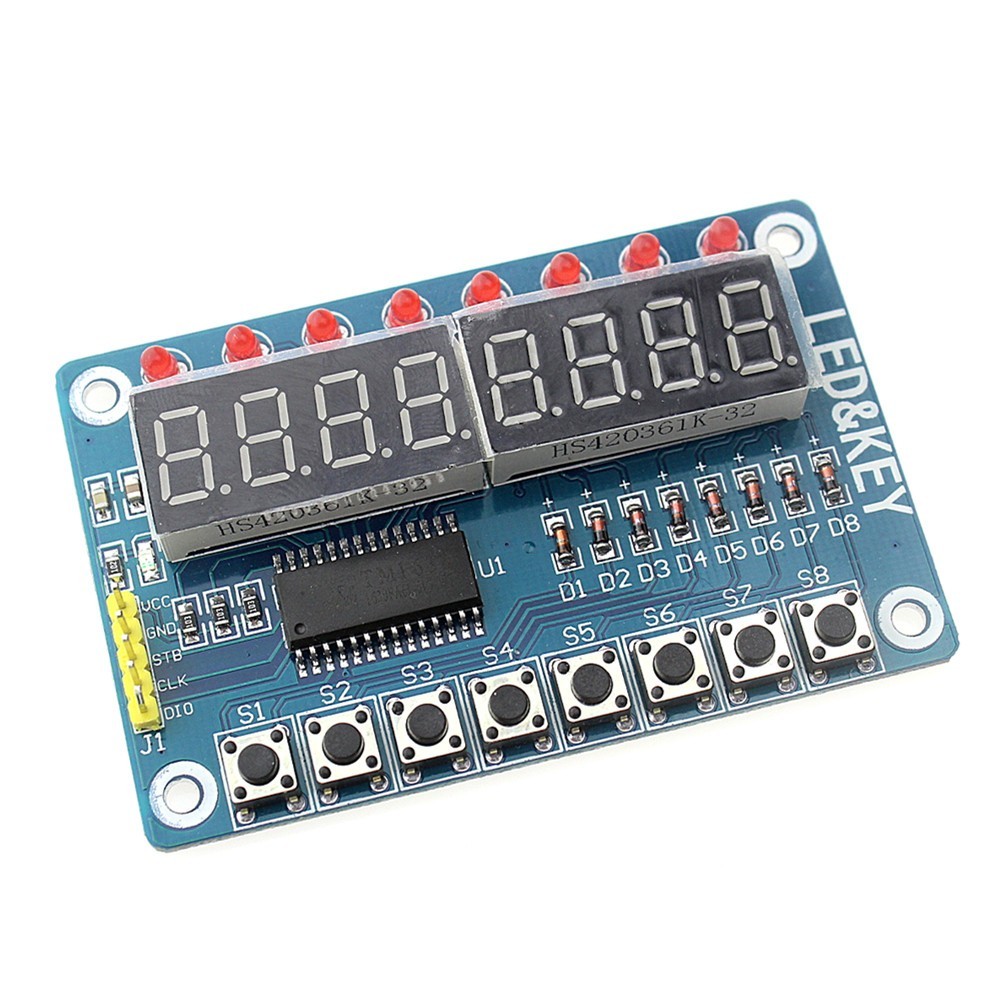

Display LED cu 8 cifre și butoane bazat pe TM1638 (t.1327)
-
Ramburs cu Garantia de Livrare
Curierul special îți livrează produsul pe care tu îl achiți la primire. Dacă produsul nu este ca în descriere, îți recuperezi banii, inclusiv taxele de transport.
- Online
)
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
Specificatii
Produsul este nou!
Specificații:
Dacă sunteţi în căutarea unui afișaz cu 7 segmente pe 8 biţi cu 8 cifre, 8 butoane și 8 LED-uri, avem exact ce căutaţi.
Acesta are 3 pini de control, pinul de alimentare și masa. Pinii de control sunt strobe, clock și data. Pinii strobe și clock sunt pini de ieșire, iar pinul de data poate fi folosit atât pentru ieșire cât și pentru intrare. Pinul strobe este folosit când este nevoie de trimitere de date către placă, se seteaza pinul de strobe pe LOW înainte de a începe trimiterea datelor, unul sau mai mulţi biţi, iar când trimiterea sa terminat se seteaza pinul strobe pe HIGH. Există un singur pin de data, deci informaţiile pot fi trimise bit cu bit. Pinul de clock este folosit la fiecare trimitere de bit. Se setează pinul de clock pe LOW, se trimite un bit, apoi se seteaza pinul clock pe HIGH. Dacă nu sunteţi familiarizaţi cu această tehnică verificaţi acest post.
Un scurt exemplu de utilizare cu Arduino în care se folosesc LED-urile.
|
const int strobe = 7; const int clock = 9; |
|
| const int data = 8; | |
| void sendCommand(uint8_t value) | |
| { | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, value); | |
| digitalWrite(strobe, HIGH); | |
| } | |
| void reset() | |
| { | |
| sendCommand(0x40); // set auto increment mode | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, 0xc0); // set starting address to 0 | |
| for(uint8_t i = 0; i < 16; i++) | |
| { | |
| shiftOut(data, clock, LSBFIRST, 0x00); | |
| } | |
| digitalWrite(strobe, HIGH); | |
| } | |
| void setup() | |
| { | |
| pinMode(strobe, OUTPUT); | |
| pinMode(clock, OUTPUT); | |
| pinMode(data, OUTPUT); | |
| sendCommand(0x8f); // activate | |
| reset(); | |
| } | |
| void loop() | |
| { | |
| sendCommand(0x44); // set single address | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, 0xc0); // 1st digit | |
| shiftOut(data, clock, LSBFIRST, 0xff); | |
| digitalWrite(strobe, HIGH); | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, 0xc5); // 3rd LED | |
| shiftOut(data, clock, LSBFIRST, 0x01); | |
| digitalWrite(strobe, HIGH); | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, 0xcb); // 3rd LED | |
| shiftOut(data, clock, LSBFIRST, 0x01); | |
| digitalWrite(strobe, HIGH); | |
| digitalWrite(strobe, LOW); | |
| shiftOut(data, clock, LSBFIRST, 0xce); // last digit | |
| shiftOut(data, clock, LSBFIRST, 0xff); | |
| digitalWrite(strobe, HIGH); | |
| } |
Pentru detalii de utilizare împreună cu Arduino verificaţi această pagină și pagina de GitHub pentru mai multe exemple.
Caracteristici tehnice:
- Chip: TM1638
- Tensiune de alimentare: DC 12V
- Curent: 0.24A
- Afișaj: 7 segmente 8 biţi
- Oscilator: RC (450KHz + 5%)
- Interfaţă serială: CLK, STB, DIO
- Schematic:
Pachetul conține:
• 1 bucată x display LED cu 8 cifre și butoane bazat pe
TM1638 (cod produs: t.1327)
Predare personală în Galați.
Se expediază în toată țara prin Poștă sau curierat în sistem
ramburs.
• DPD - 15,5 lei
• FAN COURIER - 15,5 lei
• Urgent Cargus - 15,5 lei
• Poșta Romană (coletărie) - 10 lei
• Poșta Romană (Prioripost) - 15,5 lei
Trimit în
tară și cu verificare colet. La prețul
transportului se adaugă 4 lei.
Dacă aveți nelămuriri sau întrebări vă rog nu ezitați să
sunați sau să-mi scrieți.
