Driver motor pas cu pas Arduino DRV8825 imprimanta 3D RAMPS 1.4 RepRap StepStick

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

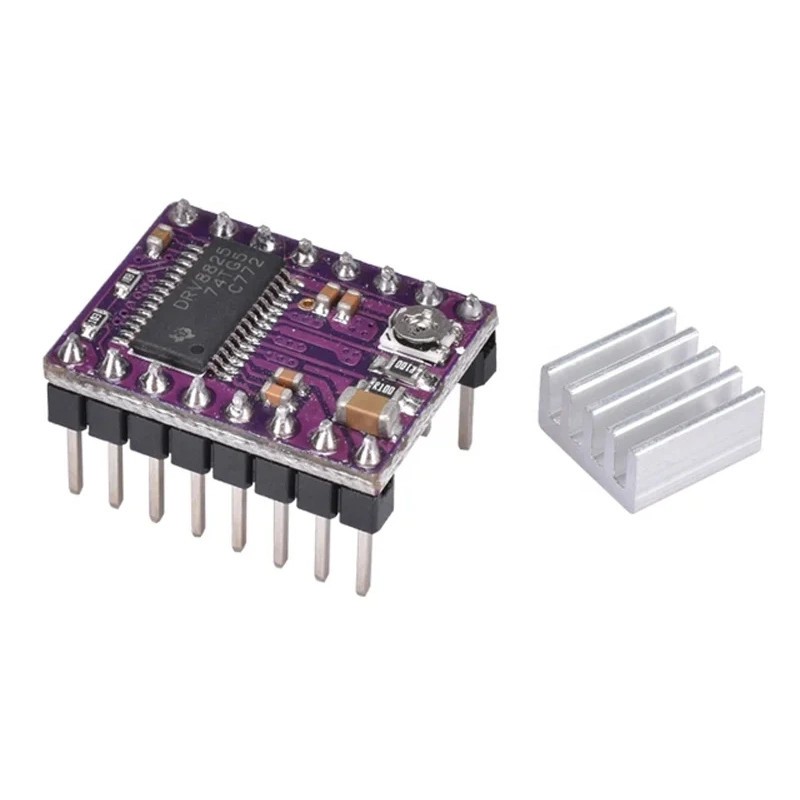

Placa driver pentru motor pas cu pas DRV8825 este o placă de dezvoltare pentru driverul de motor pas cu pas bipolar microstepping DRV8825 de la TI.

Modulul are un pinout și o interfață aproape identice cu cele ale plăcii noastre driver pentru motor pas cu pas A4988, deci poate fi folosit ca înlocuitor de performanță superioară pentru acele plăci în multe aplicații.

DRV8825 oferă limitare de curent ajustabilă, protecție la supraîncălzire și supracurent, și șase rezoluții de microstep (până la 1/32 pas).

Funcționează de la 8.2 – 45 V și poate oferi până la aproximativ 1.5 A pe fază fără radiator sau flux forțat de aer (clasificat pentru până la 2.2 A pe bobină cu răcire suplimentară adecvată).

1) Interfață simplă de control pas și direcție

2) Șase rezoluții diferite de pas: pas complet, jumătate de pas, 1/4 pas, 1/8 pas, 1/16 pas, și 1/32 pas

3) Controlul curentului ajustabil vă permite să setați curentul maxim de ieșire cu un potențiometru, ceea ce vă permite să folosiți tensiuni peste tensiunea nominală a motorului pas cu pas pentru a obține rate de pas mai mari

4) Tensiunea maximă de alimentare 45 V

5) Regulator încorporat (nu este necesară o sursă de alimentare logică externă)

6) Poate interfața direct cu sisteme de 3.3 V și 5 V

7) Oprire termică la supraîncălzire, oprire la supracurent și blocare la sub-tensiune

8) Protecție la scurt-circuit la masă și sarcină scurt-circuitată

9) PCB cu 4 straturi, 2 oz cupru pentru îmbunătățirea disipării căldurii

10) Pad de împământare sudabil expus sub IC-ul driverului pe partea de jos a PCB-ului

11) Dimensiunea modulului, pinout și interfața se potrivesc cu cele ale driverelor noastre pentru motor pas cu pas A4988 în cele mai multe aspecte (vezi partea de jos a acestei pagini pentru mai multe informații)

Acest produs este o placă de carrier sau o placă de dezvoltare pentru driverul de motor pas cu pas DRV8825 de la TI; prin urmare, recomandăm citirea atentă a fișei tehnice DRV8825 (1MB pdf) înainte de utilizarea acestui produs.

Acest driver pentru motor pas cu pas vă permite să controlați un motor pas cu pas bipolar cu un curent de ieșire pe bobină de până la 2.2 A (vezi secțiunea Considerații despre disiparea puterii pentru mai multe informații).

Iată câteva dintre caracteristicile cheie ale driverului:

Interfață simplă de control pas și direcție

Șase rezoluții diferite de pas: pas complet, jumătate de pas, 1/4 pas, 1/8 pas, 1/16 pas, și 1/32 pas

Controlul curentului ajustabil vă permite să setați curentul maxim de ieșire cu un potențiometru, ceea ce vă permite să folosiți tensiuni peste tensiunea nominală a motorului pas cu pas pentru a obține rate de pas mai mari

Control inteligent de tăiere care selectează automat modul corect de decădere a curentului (decădere rapidă sau lentă)

Tensiunea maximă de alimentare 45 V

Regulator încorporat (nu este necesară o sursă de alimentare logică externă)

Poate interfața direct cu sisteme de 3.3 V și 5 V

Oprire termică la supraîncălzire, oprire la supracurent și blocare la sub-tensiune

Protecție la scurt-circuit la masă și sarcină scurt-circuitată

PCB cu 4 straturi, 2 oz cupru pentru îmbunătățirea disipării căldurii

Pad de împământare sudabil expus sub IC-ul driverului pe partea de jos a PCB-ului

Dimensiunea modulului, pinout și interfața se potrivesc cu cele ale driverelor noastre pentru motor pas cu pas A4988 în cele mai multe aspecte (vezi partea de jos a acestei pagini pentru mai multe informații)

De asemenea, oferim un carrier pentru driverul de motor pas cu pas DRV8824 care poate servi ca substitut direct pentru carrierul DRV8825 atunci când se utilizează motoare pas cu pas de curent mai mic.

DRV8824 poate oferi doar până la 0.75 A pe bobină fără radiator (1.2 A max cu răcire adecvată), dar are rezistori de sens mai mari care permit o performanță de microsteping mai bună decât carrierul DRV8825 la curenti mici.

Singura modalitate de a diferenția carrierul nostru DRV8824 de carrierul DRV8825 este prin marcajele de pe IC-ul driverului; dacă aveți o combinație dintre cele două, s-ar putea să luați în considerare marcarea lor (există un pătrat gol pe serigrafia de jos pe care îl puteți folosi pentru acest lucru).

Pentru aplicații de tensiune mai mică, luați în considerare carrierul nostru compatibil pin-pin DRV8834, care funcționează cu tensiuni de alimentare ale motorului de până la 2.5 V.

Acest produs este livrat cu toate componentele montate pe suprafață - inclusiv IC-ul driver DRV8825 - instalate așa cum se arată în imaginea produsului.

Descriere în limba engleză:

The DRV8825 stepper motor driver carrier is a breakout board for TI's DRV8825 microstepping bipolar stepper motor driver.

The module has a pinout and interface that are nearly identical to those of our A4988 stepper motor driver board, so it can be used as a higher-performance drop-in replacement for those boards in many applications.

The DRV8825 features adjustable current limiting, overcurrent and overtemperature protection, and six microstep resolutions (down to 1/32-step).

It operates from 8.2 – 45 V and can deliver up to approximately 1.5 A per phase without a heat sink or forced air flow (rated for up to 2.2 A per coil with sufficient additional cooling).

1）Simple step and direction control interface

2）Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step

3）Adjustable current control lets you set the maximum current output with a potentiometer, which lets you use voltages above your stepper motor's rated voltage to achieve higher step rates

4）45 V maximum supply voltage

5）Built-in regulator (no external logic voltage supply needed)

6）Can interface directly with 3.3 V and 5 V systems

7）Over-temperature thermal shutdown, over-current shutdown, and under-voltage lockout

8）Short-to-ground and shorted-load protection

9）4-layer, 2 oz copper PCB for improved heat dissipation

10）Exposed solderable ground pad below the driver IC on the bottom of the PCB

11）Module size, pinout, and interface match those of our A4988 stepper motor driver carriers in most respects (see the bottom of this page for more information)

This product is a carrier board or breakout board for TI’s DRV8825 stepper motor driver; we therefore recommend careful reading of the DRV8825 datasheet (1MB pdf) before using this product.

This stepper motor driver lets you control one bipolar stepper motor at up to 2.2 A output current per coil (see the Power Dissipation Considerations section below for more information).

Here are some of the driver’s key features:

Simple step and direction control interface

Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step

Adjustable current control lets you set the maximum current output with a potentiometer, which lets you use voltages above your stepper motor’s rated voltage to achieve higher step rates

Intelligent chopping control that automatically selects the correct current decay mode (fast decay or slow decay)

45 V maximum supply voltage

Built-in regulator (no external logic voltage supply needed)

Can interface directly with 3.3 V and 5 V systems

Over-temperature thermal shutdown, over-current shutdown, and under-voltage lockout

Short-to-ground and shorted-load protection

4-layer, 2 oz copper PCB for improved heat dissipation

Exposed solderable ground pad below the driver IC on the bottom of the PCB

Module size, pinout, and interface match those of our A4988 stepper motor driver carriers in most respects (see the bottom of this page for more information)

We also carry a DRV8824 stepper motor driver carrier that can serve as a direct substitute for the DRV8825 carrier when using lower-current stepper motors.

The DRV8824 can only deliver up to 0.75 A per coil without a heat sink (1.2 A max with proper cooling), but it has larger current-sense resistors that allow for better microstepping performance than the DRV8825 carrier at low currents.

The only way to tell our DRV8824 carrier apart from the DRV8825 carrier is by the markings on the driver IC; if you have a mix of the two, you might consider marking them (there is a blank square on the bottom silkscreen you can use for this).

For lower-voltage applications, consider our pin-compatible DRV8834 carrier, which works with motor supply voltages as low as 2.5 V.

This product ships with all surface-mount components—including the DRV8825 driver IC—installed as shown in the product picture.

Package Included:
1 x Arduino DRV8825 stepper motor driver Module 3D printer RAMPS1.4 RepRap StepStick

Informații despre transport:

Se expediază în toată țara prin curierat rapid fără limită de kilometri în sistem ramburs.

Dacă aveți nelămuriri sau întrebări vă rog nu ezitați să ne sunați sau să ne scrieți.
