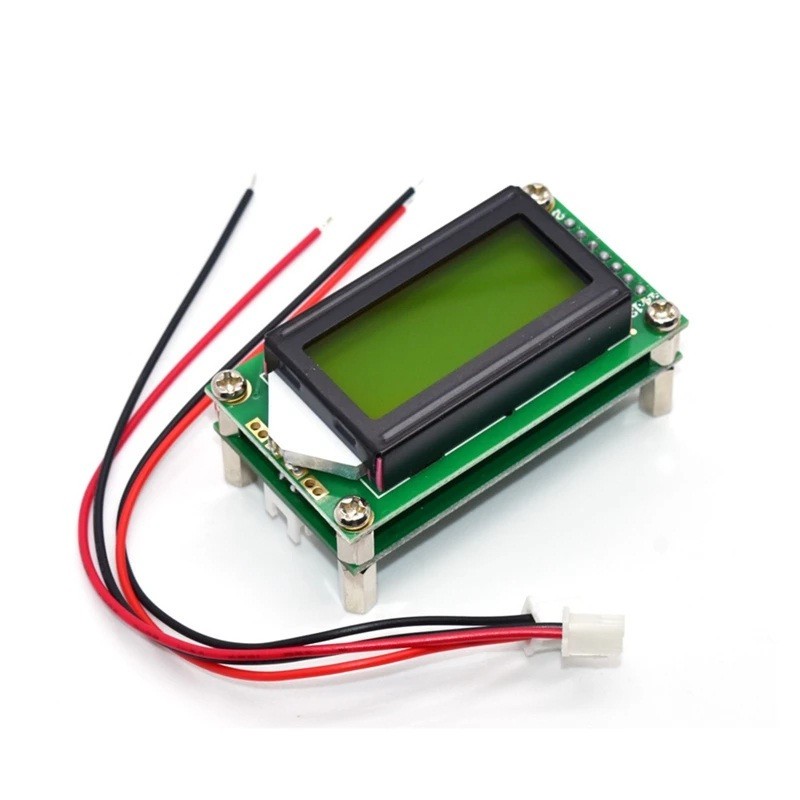

FRECVENTMETRU ptr. masurarea FRECVENTEI de la 1MHz la 1.2GHz

FRECVENTMETRU ptr. masurarea FRECVENTEI de la  1MHz la 1.2GHz

Ideal de folosit ca numarator de frecventa

Nu trebuie sa lipseasca din ateliere de electronica sau laboaratoare de fizica si electronica.

Poate masura frecventa de iesire a statiilor de emisie. Ideal pentru calibrarea statiilor de emisie pe frecventa dorita.

Poate masura si numara frecventa diferitelor aparate sau oscilatoare care se incadreaza in banda de la  1MHz la 1.2GHz.

Constructie simpla si robusta

Acuratete mare cu interfanta standard pentru conectarea pe iesirea antenelor de emisie sau pentru somde.

Numara frecventa de la  1MHz la 1.2GHz

Rezolutie 100Hz

Alimentare: 9V

Consum foarte redus de energie.

Contor de frecvență inteligent încorporat conceput special pentru instrumentele de măsurare a frecvenței HAM. Mic și rafinat, simplu, fiabil, în principal pentru transceiver DIY pentru afișarea valorii frecvenței, poate fi folosit și pentru măsurarea frecvenței convenționale.

Microcontrolerul pe 8 biți al minicipului PIC16F648A ca nucleu al frecvenței de înaltă performanță de 1,2 GHz.

Referință de frecvență încorporată folosind oscilator cu cristal controlat cu tensiune compensată de temperatură (± 2,5 ppm VC-TCXO).

Designul IF dublu, modul IF și adăugarea/scăderea pot fi presetate individual. LCD0802 Ecran LCD, pot fi afișate până la 7 cifre, valoarea frecvenței este invalidă zero automată. Proiectare inversă anti-putere, programe alimentate cu baterii de putere redusă. Control cu două butoane, interfață bună om-mașină.

Setările sunt salvate automat, la următoarea pornire se apelează direct.

Parametri tehnici: Timp poarta: 0,64 sec Domeniu de măsurare: 1 MHz până la 1,2 GHz

Precizie de măsurare: ± 100 Hz Sensibilitatea canalului: (date HM8134-2)

Frecvența de testare (MHz): 5 10 30 60 100 150 200 300 450

Sensibilitate (mV RMS): 35 20 10 3 3 4 8 15 12

Frecvența de testare (MHz): 500 550 600 700 800 900 1000 1100 1200

Sensibilitate (mV RMS): 14 30 65 80 80 35 175 270 310

Tensiune de funcționare: intrare DC: DC 9V ~ 12V (protecție la inversarea polarității cu alimentare)

Curent de funcționare:

Activați iluminarea de fundal: mai puțin de 55 mA

Afișare cifre: sunt afișate cele mai mari 8 cifre

Dimensiuni fizice: lungime x latime x inaltime: 58 mm x 32 mm x 27 mm Setări IF: IF treaptă minimă reglabilă de 100 Hz, intervalul de la 0 la 999,9999 MHz, poate fi setat pentru a crește modul IF sau IF redus.

Referință de frecvență:

Oscilatorul cu cristal controlat cu tensiune de 13000 MHz (VC-TCXO) într-un pachet 5032 are o stabilitate a frecvenței de ± 2,5 ppm.

Interfață la bord:

INTRARE RF (intrare semnal de măsurare): XH2.54-2P priză cu gură pătrată INTRARE ICSP (interfață de programare MCU): pin XH2.54-6P POWER INPUT (conector de alimentare): priză XH2.54-2P cu port pătrat

dimensiune: 58mmx32mmx27mm

Material: PCB+plastic+metal culoare: verde + negru
