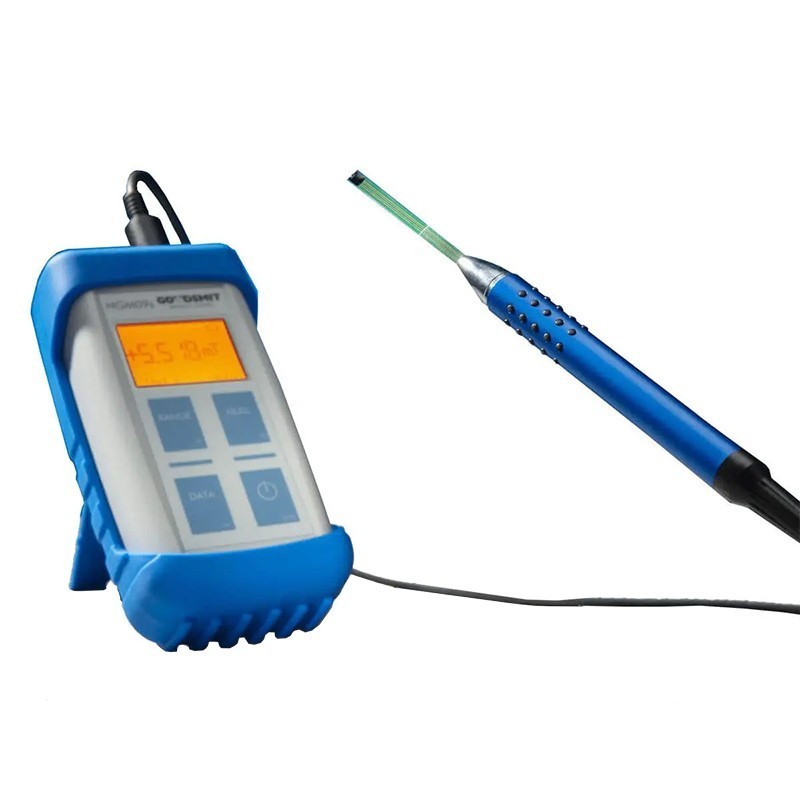

Gausmetru profesional HGM09s, inclusiv sondă transversală standard

Domeniu de măsură și precizie

Instrumentul acoperă intervalul 0,01 G până la 45.000 G (1 µT – 4,5 T), cu rezoluții care variază în funcție de gamă: 10 G la 45 kG, 1 G la 10 kG, 100 mG la 1 kG și 10 mG la 100 G. Pentru măsurările DC, acuratețea specificată este ±0,5% până la 1,5 T sau ±1% peste 1,5 T; pentru Peak ±2%, iar pentru AC ±2%. Frecvența măsurabilă pentru AC este 0 Hz – 5 kHz, cu afișare RMS.

Sonda transversală

Kitul include o sondă Hall transversală, destinată măsurării componentelor de câmp perpendiculare pe axa sondei. Geometria acestei sonde o face potrivită pentru verificarea inducției la suprafața magneților, în fante înguste sau lângă muchii de poli. Vârful este subțire (aprox. 1,3 mm grosime și 3,8 mm lățime), cu zonă activă de ~0,3 mm; mânerul are diametru de ~11 mm, iar cablul ~1,2 m. În sondă este integrată o memorie EEPROM, utilă pentru asocierea parametrilor sondei cu instrumentul.

Conectivitate și alimentare

Conexiunea USB funcționează atât pentru transfer de date (interfață serială virtuală), cât și pentru încărcarea bateriilor. Alimentarea se poate face de la adaptorul de rețea 100–240 VAC sau de la două baterii AA NiMH. Aparatul include mod de economisire a energiei și indicator de baterie. Intervalul de temperatură de lucru este –10 °C…+40 °C.

Dimensiuni și masă

Carcasa este compactă (aprox. 145 × 80 × 40 mm), iar masa cu baterii este de ~250 g (fără sondă). Afișajul este de tip grafic LCD, lizibil în utilizare de banc sau pe teren.

Flux de lucru recomandat

1. Pregătire: conectați sonda transversală și, dacă este necesar, lăsați sistemul să ajungă la temperatura mediului.
2. Zero („null”): efectuați balansarea „null” pentru a elimina offsetul sistemului.
3. Alegerea modului: selectați DC pentru câmpuri statice sau AC pentru câmpuri variabile; utilizați Peak Hold pentru capturarea vârfurilor scurte (durate >250 µs).
4. Orientarea sondei: așezați suprafața plană a sondei perpendicular pe direcția componentei de câmp pe care doriți să o măsurați; unghiul și poziția influențează semnificativ citirile.
5. Captură de date: pentru serii de măsurări, folosiți USB și aplicația dorită pentru înregistrare și urmărirea variațiilor în timp (de ex., controlul loturilor).

Aplicații tipice

• Verificarea inducției la suprafața magneților permanenți (disc, inel, bloc), inclusiv comparații între loturi sau după magnetizare.
• Măsurarea câmpului în rosturi și fante, la marginea polilor sau în montajele cu întrefier.
• Controlul rezidualului magnetic pe componente metalice după magnetizare/de-magnetizare.
• Diagnostic în ansamble cu senzori Hall, poziționări magnetice sau circuite magnetice deschise.
• Validarea câmpurilor AC la frecvențe joase (până la 5 kHz), în proceduri de test și service.
  (Observație: pentru câmpuri orientate de-a lungul tijei unei sonde, o sondă axială este în general mai potrivită; pentru măsurări pe suprafețe sau în planuri perpendiculare, sonda transversală este alegerea uzuală.)

Conținutul kitului

Kitul include: HGM09s, sonda Hall transversală, baterii reîncărcabile, cablu USB (încărcare și transfer date), cablu de alimentare și geantă rigidă pentru transport și protecție. Acest pachet acoperă scenariile obișnuite de măsurare și permite utilizarea imediată în teren sau la banc.

Date tehnice esențiale (rezumat)

• Game/rezoluții: 100 G (10 mG), 1 kG (100 mG), 10 kG (1 G), 45 kG (10 G) / echivalent în Tesla: 10 mT (1 µT), 100 mT (10 µT), 1 T (100 µT), 4,5 T (1 mT).
• Precizie: DC ±0,5% până la 1,5 T; ±1% peste 1,5 T; Peak ±2%; AC ±2%.
• Frecvență (AC): 0 Hz – 5 kHz (RMS).
• Afișaj: LCD grafic; interfață: USB (serial virtual).
• Alimentare: adaptor 100–240 VAC; 2×AA NiMH.
• Temperatură: –10 °C…+40 °C.
• Dimensiuni/masă: ~145 × 80 × 40 mm; ~250 g.
• Sonda: vârf 1,3 × 3,8 × 50 mm; zonă activă ~0,3 mm; cablu ~1,22 m; EEPROM integrat.

În ansamblu, HGM09s oferă o combinație echilibrată între domeniu larg de măsură, specificații de precizie pentru DC/AC și funcții practice pentru captură și documentare, într-un format portabil. Această configurație îl face potrivit pentru verificări cantitative în aplicații industriale și de laborator, fără a necesita echipamente auxiliare complicate.
