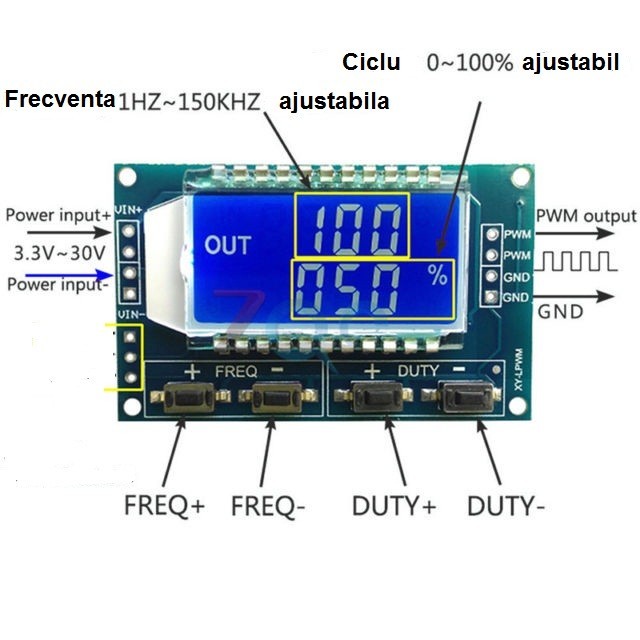

GENERATOR de FRECVENTA ajustabil cu afisaj electronic. Arata frecventa generata

Poate comanda tranzistoare mosFET sau relee cu consum redus

Foarte usor de montat si folosit

Se poate comanda daca se vrea si prin calculator prin portul serial are conectori de conectare la portul serial

 Frecvența afișajului LCD și ciclul de funcționare, foarte clar, ieșirea PWM poate fi setată la frecvența și ciclul de funcționare;

Gama largă de frecvențe, de înaltă precizie

Comunicare serială, nivel TTL

 Ieșire PWM, puteți seta frecvența si ciclul de funcționare

Lucreaza cu plaje de frecvente de la

1Hz la 999Hz

0.01Khz la 1 Khz

1khz la 150khz

 Tensiune de lucru: 3.3 ~ 30V;

Interval total de frecvență: 1Hz ~ 150KHz;

Precizia frecvenței: precizia fiecărui interval este de aproximativ 2%;

Capacitatea de încărcare a semnalului: curentul de ieșire poate fi de aproximativ 5 ~ 30ma;

Amplitudinea ieșirii: amplitudinea PWM egală cu tensiunea de alimentare adica 3,3V

Temperatura mediului ambiant: -20 ~ +70 ℃.

Domeniul de aplicare:

Folosit ca generator de semnal de undă pătrat, generați semnalul undei pătrate pentru dezvoltarea și utilizarea experimentală;

Folosit pentru a genera un semnal de undă pătrată care controlează driverul motorului; generați impuls reglabil pentru utilizarea MCU;

generați impuls reglabil, controlați circuitul relevant (viteza de diminuare PWM și alte aplicații).

5, control serial (comunicare la nivel TTL cu un singur chip)

Standard de comunicare: 9600 biti biți de date: 8 Bit stop:

1 Verificați cifra: niciuna Controlul fluxului: nu există 1,

setați frecvența PWM "F101":

Setați frecvența la 101 HZ (001 până la 999) "F1.05":

setați frecvența de 1.05 KHZ (1.00 ~ 9.99) "F10.5":

Setați frecvența la 10.5KHZ (10.0 ~ 99.9) "F1.0.5":

setați frecvența de 105KHZ (1.0.0 ~ 1.5.0) 2,

setați ciclul de funcționare PWM "DXXX":

setați ciclul de funcționare PWM la XXX; (001 ~ 100)

Cum ar fi D050, setați ciclul de funcționare PWM este de 50% 3, citiți parametrii setați Trimiteți un șir "citit" pentru a citi parametrii setați.   Setează întoarcerea cu succes: DOWN; Setup nu a reușit să revină: FALL.
