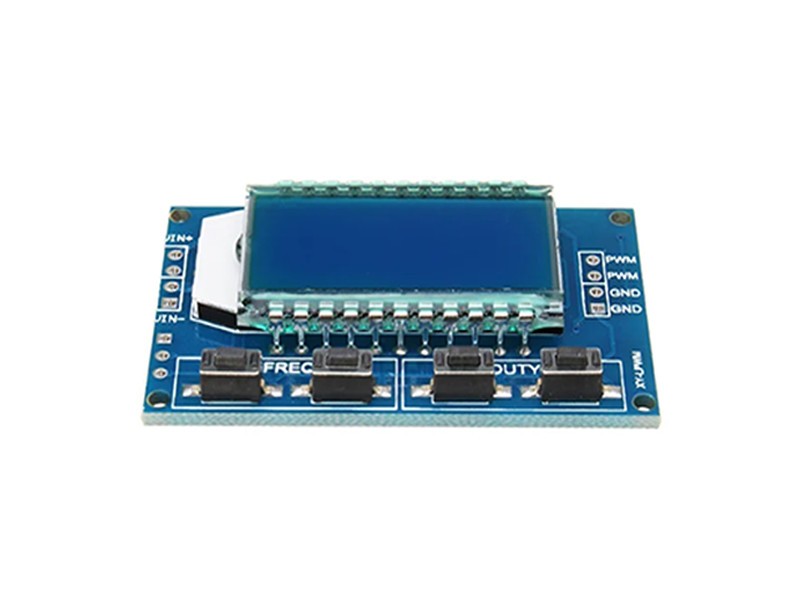

Generator de semnal dreptunghiular cu display XY-LPWM OKYN401-32

Generator de semnale PWM, frecventa reglabila cu afisaj LCD 1Hz-150Khz             Descrierea modulului: iesire PWM, se poate seta frecventa si ciclul de functionare; A. Frecventa este impartita in patru intervale, comutarea automata: XXX (fara punct zecimal): cea mai mica unitate este 1Hz, intervalul de valori de 1Hz ~ 999Hz; X.XX (punct zecimal in sute) cea mai mica unitate este 0.01Khz, intervalul de 1.00Khz ~ 9.99Khz; XX.X (punct zecimal din zece): cea mai mica unitate este 0.1Khz; intervalul de 10.0KHz ~ 99.9KHz; X.X.X (punct zecimal in zece si sute): cea mai mica unitate este 1Khz; interval de valori 1KHz ~ 150KHz B. Afisarea frecventei: 100 indica pulsul de iesire PWM de 100 Hz; 1,01 indica pulsul de iesire PWM de 1,01 K; 54.1 indica faptul ca iesirea PWM are un impuls de 54,1 kHz; 1.2.4 indica faptul ca iesirea PWM este impuls 124 kHz; C. Domeniul ciclului de functionare: 0 ~ 100%;               Setarile parametrilor: Modulul are patru taste independente, utilizate pentru a seta frecventa si ciclul de functionare, sustine scurta apasare (creste sau descreste o unitate) si apasati lung (crestere rapida sau scadere), foarte simplu, setati parametrii salvati automat, fara pierderi de alimentare.             Parametrii modulului: Tensiune de lucru: 3.3 ~ 30V; Interval de frecventa: 1Hz ~ 150KHz; Precizia frecventei: precizia fiecarui interval este de aproximativ 2%; Capacitatea de incarcare a semnalului: curentul de iesire poate fi de aproximativ 5 ~ 30 ma; Amplitudinea iesirii: amplitudinea PWM egala cu tensiunea de alimentare; Temperatura mediului ambiant: -20 ~ + 70 grade Celsius             Domeniul de aplicare: Folosit ca un generator de semnal de unda patrat. Folosit pentru a genera un semnal de unda patrat care controleaza driverul motorului; Generati impuls reglabil pentru utilizarea MCU; Material: Metal    Culoare: Albastru Dimensiune: 52 x 32 mm
