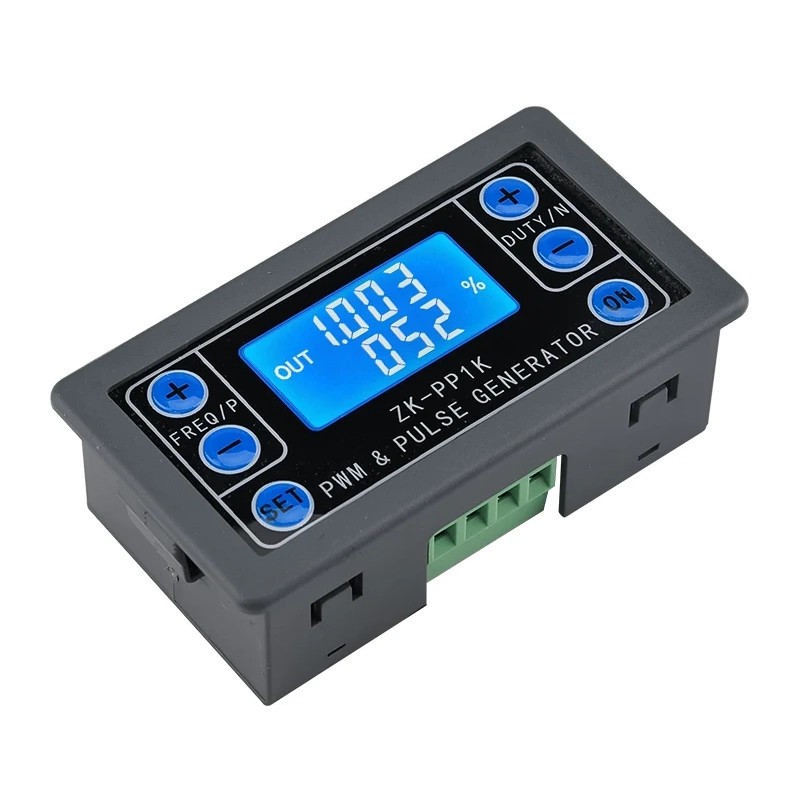

Generator de semnal ZK-PP1K, LCD, generator de unda ajustabil 1Hz-150KHz

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Generatorul de semnale ZK-PP1K este un dispozitiv care oferă semnale electrice la o varietate de frecvențe, undă pătrată, impuls și niveluri de ieșire.

Suportă mod dual: mod PWM și mod PULSE.

Este utilizat ca sursă de semnal sau sursă de excitație pentru testare.

Folosit pe scară largă în practica de producție și tehnologie.

Caracteristici:

1. Mod dual: mod PWM și mod PULSE
2. Afișaj LCD de înaltă definiție
3. Suportă ajustarea frecvenței
4. Suportă ajustarea ciclului de lucru
5. Detectare de înaltă precizie
6. Suportă funcția de memorie la închiderea alimentării
7. Ieșire de semnal pe 1 canal
8. Suportă protecție inversă
9. Suportă activarea/dezactivarea ieșirii

Parametri:

1. Nume produs: Generator de Semnale PWM ZK-PP1K
2. Model: ZK-PP1K
3. Tensiune de lucru: DC 3.3V-30V
4. Interval de frecvență: 1Hz~150KHz
5. Acuratețea frecvenței: 2%
6. Intervalul ciclului de lucru: 0.00%-100%
7. Curent de ieșire: <30mA
8. Număr de impulsuri: 1~9999 sau Infinit
9. Timp de întârziere: 0.000s~9999s
10. Lățimea impulsului: 0.000s~9999s
11. Acuratețea timpului: 1ms
12. Amplitudinea de ieșire: La fel cu tensiunea de intrare
13. Temperatura de lucru: -20°~85°
14. Umiditatea de lucru: 0%~95%RH
15. Dimensiuni: 79*43*26mm

Mod de Lucru:

1. Mod PWM: Frecvență, Ciclu de lucru
1.1. Este în modul PWM când afișează ‘%'.
1.2. Modul implicit de fabrică este modul PWM.
1.3. Butonul FREQ+ și FREQ- sunt folosite pentru setarea frecvenței de ieșire. Intervalul de frecvență este de la 1Hz la 150KHz.
1.4. Butonul DUTY+ și DUTY- sunt folosite pentru setarea ciclului de lucru pentru frecvență. Intervalul ciclului de lucru este de la 0.00% la 100%.
1.5. Apăsarea scurtă a butonului ‘ON' pentru activarea sau dezactivarea ieșirii.
1.6. Frecvența implicită de fabrică este 1KHz și ciclul de lucru este 50%.
1.7. Schimbarea modului de lucru: Menținerea apăsată a butonului ‘SET' aproximativ 6 secunde.

2. Mod PULSE: Lățimea impulsului, Întârziere, Numărul de impulsuri
2.1. Este în modul PWM fără afișarea simbolului ‘%'.
2.2. Butonul P+ și P- sunt folosite pentru a seta timpul pentru lățimea impulsului pozitiv.
2.3. Butonul N+ și N- sunt folosite pentru a seta timpul pentru lățimea impulsului negativ.
2.4. Apăsarea scurtă a butonului ‘ON' pentru activarea sau dezactivarea ieșirii.
2.5. Lățimea impulsului pozitiv implicită de fabrică este de 0.5 secunde, iar lățimea impulsului negativ este de 0.5 secunde.
2.6. Apăsarea lungă a butonului ‘SET' timp de 2 secunde pentru a intra în setarea numărului de impulsuri și timpului de întârziere.
2.7. Butonul P+ și P- sunt folosite pentru a seta timpul de întârziere.
2.8. Butonul N+ și N- sunt folosiți pentru a seta numărul de impulsuri.
2.9. Timpul de întârziere implicit de fabrică este de 0 secunde, și numărul de impulsuri este infinit (afișare ‘----').
2.10. Returnarea automată la interfața pulsului prin apăsarea butonului ‘SET' timp de 2 secunde.
2.11. Apăsarea scurtă a butonului ‘ON' după setarea timpului de întârziere și apoi începe ieșirea numărului setat de impulsuri.
2.12. Va ieși automat 0V dacă numărul de impulsuri este trimis. Ieșirea va fi dezactivată și numărul de impulsuri va fi șters dacă se apasă butonul ‘ON' în timpul ieșirii.
2.13. Numărul de impulsuri setat este ieșit de fiecare dată când modulul este pornit și apoi oprește ieșirea sau apasă butonul ‘ON' pentru a reporni.

Aplicații practice:

1. Ieșire PWM 20KHz,60%: Selectați modul PWM. Setează frecvența la 20.00 și ciclul de lucru la 060%.
2. Ieșire pornit 0.6s,oprit 0.2s, buclă infinită: Selectați modul PULSE. Setează lățimea impulsului pozitiv la 0.600 și lățimea impulsului negativ la 0.200. Timpul de întârziere la 0.000. Numărul de impulsuri la ‘----'.
3. Întârziere 5s după pornirea alimentării sau apăsarea butonului ‘ON'. Apoi ieșire pornit 0.6s, oprit 0.2s, buclă infinită: Selectați modul PULSE. Setează lățimea impulsului pozitiv la 0.600 și lățimea impulsului negativ la 0.200. Timpul de întârziere la 5.000. Numărul de impulsuri la ‘----'.
4. Întârziere 5s după pornirea alimentării sau apăsarea butonului ‘ON'. Apoi ieșire semnal de nivel înalt 10ms, semnal de nivel scăzut 10ms, ciclu de 100 de ori: Selectați modul PULSE. Setează lățimea impulsului pozitiv la 0.010 și lățimea impulsului negativ la 0.010. Timpul de întârziere la 5.000. Numărul de impulsuri la 0100.
5. Întârziere 5s după pornirea alimentării. Apoi menține ieșirea: Selectați modul PULSE. Setează lățimea impulsului pozitiv mai mare de 0 (oricare valoare) și lățimea impulsului negativ la 0.000. Timpul de întârziere la 10.00. Numărul de impulsuri la ‘----'.

Descriere în limba engleză:

PWM pulse number frequency duty cycle adjustable generator module square wave rectangular wave stepper motor servo motor

Manual download address:

A variety of practical scenes!

1.PWM signal generator, square wave rectangular wave signal generator

2. Used to generate a square wave rectangular wave signal, which is supplied to a DC motor or a stepper motor driver; Stepper motor, servo motor, electric gripper, robot arm

3. Combine the driver to realize dimming, speed regulation, control solenoid valve, etc. However, it is not possible to directly drive loads such as electric lights, motors, and solenoid valves.

To directly drive the power load (such as LED, motor, solenoid valve, etc.), please click on the purchase link:

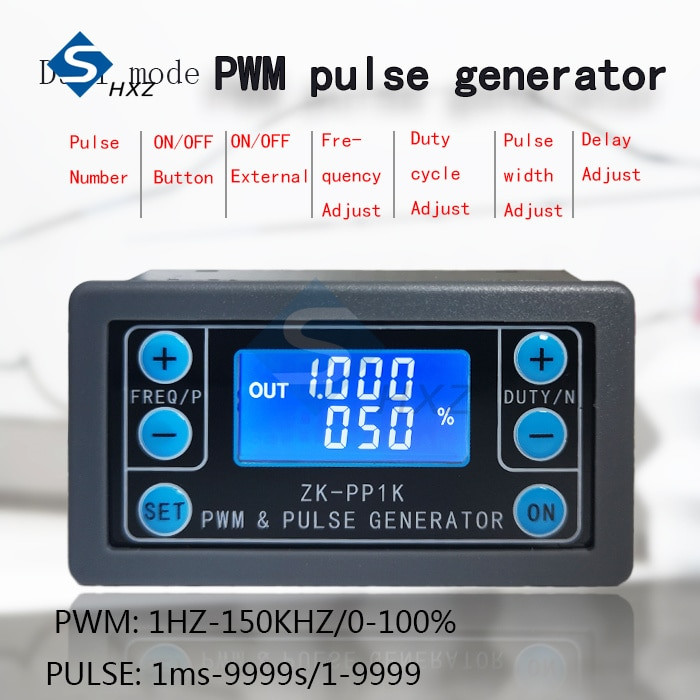

1. Highlights:

1.1 Two modes can be selected:

PWM mode - frequency (continuous), duty cycle.Note that the number of pulses cannot be set in this mode, and the pulse is always emitted;

PULSE mode - positive pulse width time, negative pulse width time, delayed start time, and adjustable number of pulses.

1.2 With start-stop button, external switch can also be used to control output signal ON/OFF.

1.3 Wide voltage input 3.3-30V, with anti-reverse protection, 5.08mm terminal wiring

2. Technical parameters:

2.1 Working voltage: 3.3~30V, with anti-reverse protection

2.2 Frequency range: 1Hz~150KHz, accuracy about 1%

2.3 duty cycle range: 0-100%, 1% stepping

2.4 number of pulses: 1-9999, or infinite (display ‘----’ stands for infinity)

2.5 delay output time: 0.000s-9999s, the minimum can be set 1ms

2.6 positive and negative pulse width length: 0.000s-9999s, the minimum can be set 1ms

2.7 signal loading capacity: less than 30mA

2.8 Output signal amplitude: amplitude is equal to the supply voltage

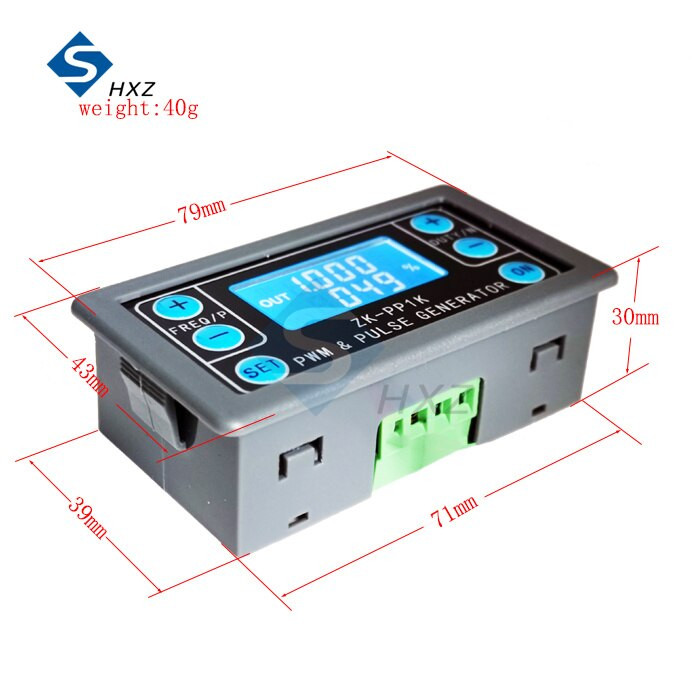

2.9 Product size: 79mm*43mm*30mm

2.10 Product Weight: 40g

2.11 Packing: Anti-static bag

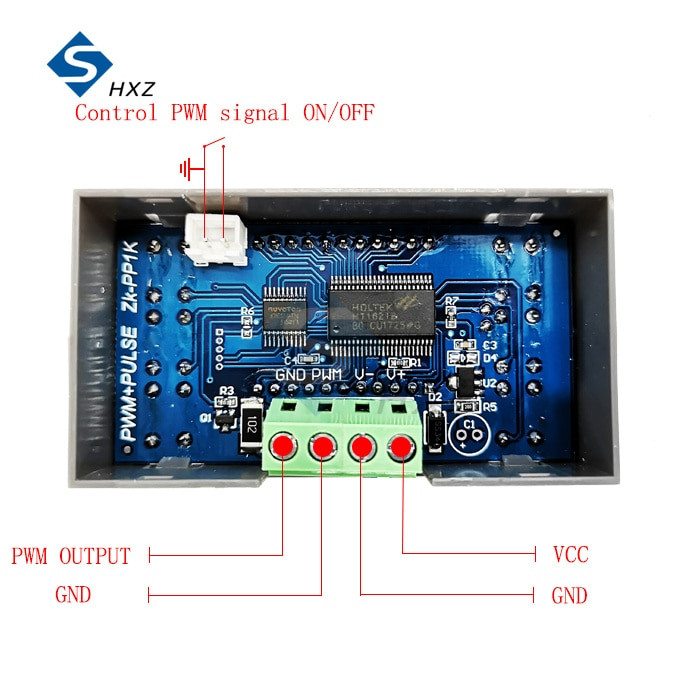

3. Module description:

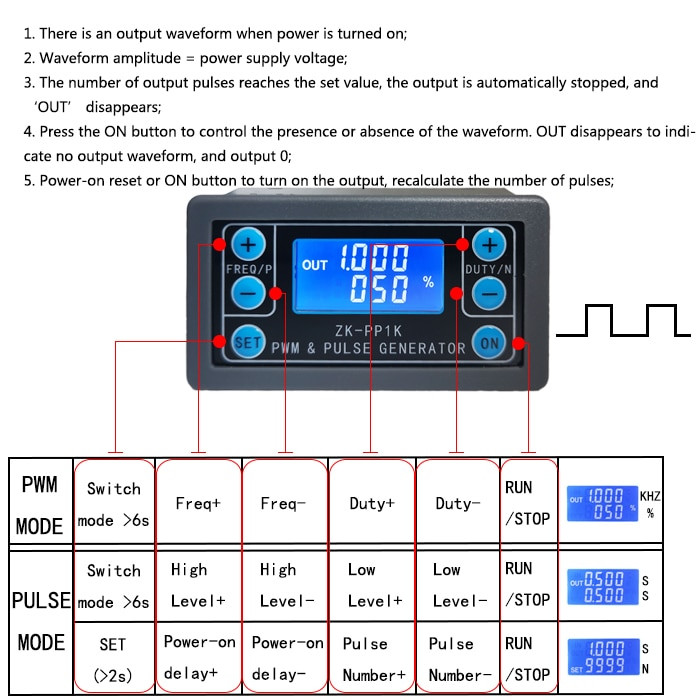

3.1 button operation instructions

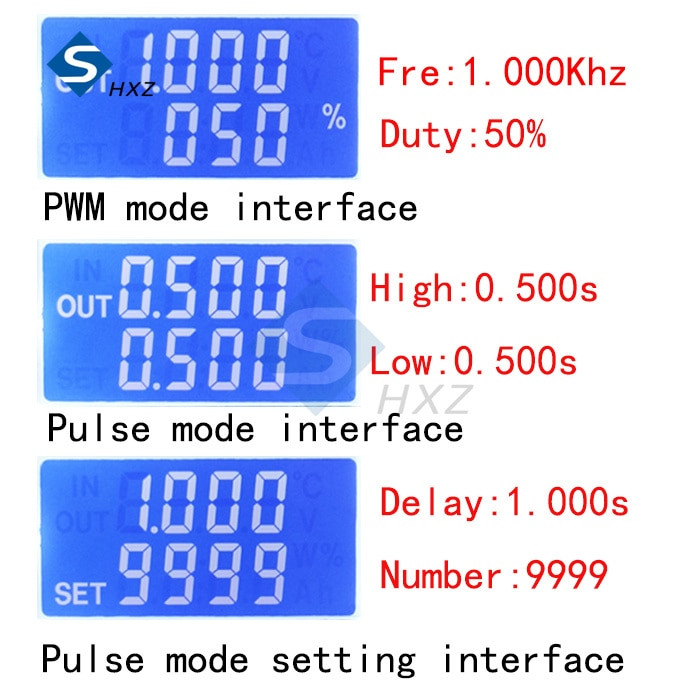

3.2 PWM mode (display has "%" for PWM mode)

The factory default mode is PWM mode, FREQ+ and FREQ-key set frequency, DUTY+ and DUTY-button set duty cycle; short pressONbutton control signal output or stop, stop output is 0, the screen displays “OUT” mark as There is output, otherwise it stops output; the default factory frequency is 1KHZ and the duty cycle is 50%.

If you want to switch to PULSE mode, long press the SET button (more than 6 seconds), do not release, you will see the screen change, "%" disappears, it is PULSE mode.

3.3 PULSE mode (No "%" on the right side of the display is PULSE mode)

The line above the LCD screen displays the positive pulse width time. The P+ and P- buttons set the parameter.

The line below the LCD screen displays the negative pulse width time. The N+ and N- buttons set the parameter.

Press theONbutton to control the signal output or stop.

When the output is stopped, the output is 0.

The screen displays “OUT” for output, otherwise it stops output; the default factory positive pulse width is 0.5 seconds and the negative pulse width is 0.5 seconds.

Pulse number and delay time setting- In PULSE mode, press and hold the SET button for 2 seconds and then release, enter the pulse number and delay time setting interface, the screen displays SET, it will be turned off and cleared after entering. ;P+ and P- buttons set the delay time, N+ and N- buttons set the number of pulses, the factory default delay time is 0 seconds, the number of pulses is infinite (display ----); then press SET button 2 In seconds, it will automatically return to the pulse interface, press theONbutton, after the delay setting time, start to issue the set number of pulses. If the number of pulses is sent, it will automatically output 0. If the period is not sent, pressing theONbutton will turn off.

The output pulse is turned off and cleared, and the set number of pulses is issued each time it is started. After the number of pulses is sent, the display'OUT'automatically disappears.

3.4 Application Operation Examples

3.4.1 PWM output 20KHZ, 60% duty cycle: Select PWM mode, the frequency is set to 20.00, and the duty ratio is set to 060%.

3.4.2 The output is turned on for 0.6 seconds and turned off for 0.2 seconds. Infinite loop: select PULSE mode, the positive pulse width is set to 0.600, the negative pulse width is set to 0.200, the delay time is set to 0.000, and the number of pulses is set to --- -.

3.4.3 Power on or press the start button, delay 5 seconds, then the output is turned on for 0.6 seconds, off 0.2 seconds, infinite loop: select PULSE mode, positive pulse width is set to 0.600, negative pulse width is set to 0.200, delay The time is set to 5.000 and the number of pulses is set to ----.

3.4.4 Power on or press the start button, delay 5 seconds, then output high level 10ms low level 10ms pulse 100: select PULSE mode, positive pulse width is set to 0.010, negative pulse width is set to 0.010, delay The time is set to 5.000 and the number of pulses is set to 0100.

3.4.5 Power-on delay for 10 seconds, then permanently output signal: select PULSE mode, the positive pulse width is set to a number greater than 0, the negative pulse width is set to 0, the delay time is set to 10.00 seconds, and the pulse number is infinite. (----).

3.4.6 Other applications can explore or consult customer service

All setup parameters are not lost when they are turned off.
