Pentru consumatorii individuali de energie electrică sau pentru backup-ul casnic

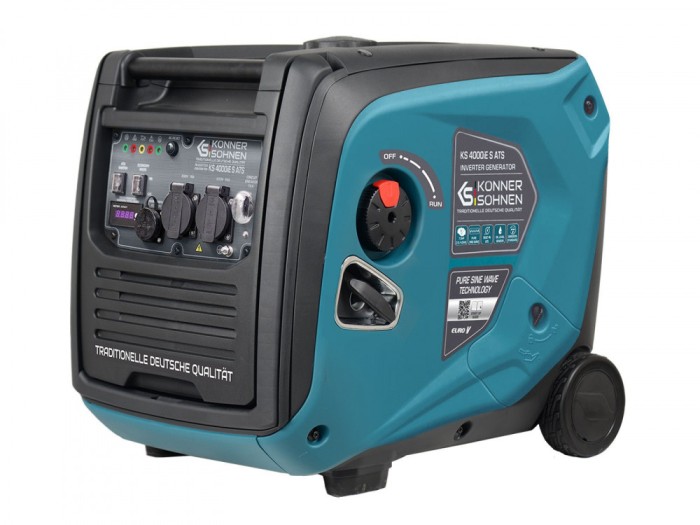

Generatorul invertor KS 4000iE S ATS are o unitate ATS încorporată și poate fi operat atât manual, cât și automat.
Comutatorul rotativ OFF-RUN de pe partea dreaptă a generatorului combină robinetul de combustibil, comutatorul pentru alimentarea internă de 12V și comutator de aprindere. Când generatorul nu este utilizat, acesta ar trebui să rămână OPRIT astfel încât bateria de litiu instalată în generator să nu descărcare. Generatorul vine cu o baterie deconectată, care trebuie fi conectată sub capacul lateral stâng la prima utilizare. Bateria este reîncărcat de modulul intern de încărcare imediat ce generatorul este funcționare sau tensiunea de 230V ajunge la INTRAREA PRINCIPALĂ (indiferent de poziția comutatorului rotativ).
Conexiunea MAINS INPUT 230V este monitorizată imediat ce setați comutați comutatorul rotativ pe RUN și comutați ATS SWITCH pe ON. Dacă 230V tensiunea la INTRAREA PRINCIPALĂ eșuează, controlerul ATS pornește generatorul și comută prizele sale de ieșire de 230V la modulul invertorului.

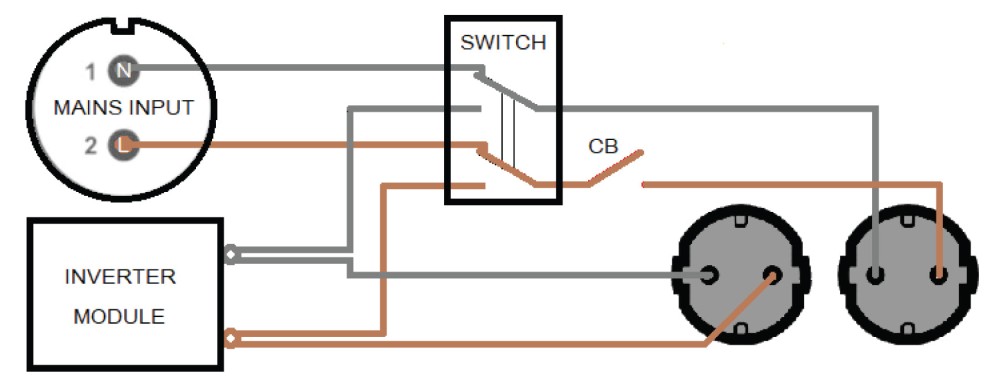

KS 4000iE S ATS are 2 prize de 230V, care sunt comutate diferit în funcție de versiunea generatorului.
Pentru consumatorii individuali de energie electrică sau pentru backup-ul casnic
Priza de 230V din dreapta este activă atât atunci când funcționează de la INTRAREA PRINCIPALĂ și când funcționează de la generator.
Priza de 230V corectă atunci când funcționează de la INTRAREA PRINCIPALĂ la fel sistem (IT, TN, TT) ca INTRARE PRINCIPALĂ. Generatorul trebuie să fie împământat în TT și sisteme TN cu un cablu de cupru de 6-10 mm² (în funcție de local reglementări) prin conectarea șurubului său de împământare la aceeași bară de împământare pentru care sursa de alimentare MAINS 230V este împământată.
Priza din stânga este conectată la ieșirea modulului invertor și este activ doar atunci când generatorul funcționează. Dacă este necesar, un sistem TN poate să fie construit cu generatorul. Conductorul neutru al generatorului modulul invertor poate fi împământat extern prin intermediul prizei din stânga. The modulul invertor are suprasarcină electronică și scurtcircuit încorporat protecție și priza de 230V din stânga este protejată ca urmare.
Priza din stânga, care este activă doar atunci când generatorul este pornit operațiune, permite utilizarea în sisteme unde 230V nu este întotdeauna necesar, dar numai atunci când alimentarea principală eșuează. INTRAREA PRINCIPALĂ poate monitoriza alimentarea principală cu energie.
Cu această versiune, o sursă de alimentare de rezervă automată pentru întreaga casă, birou, etc. ar fi de asemenea posibil.
Puterea nominală a generatorului este de 3,5 kW și poate fi preluată și din una dintre cele două prize de 230V.
Dacă doriți să alimentați doar consumatorii electrici individuali în mod automat mod, care poate fi operat și în sistemul IT fără împământare conductor neutru, vă recomandăm să folosiți versiunea obișnuită a Generator KS 4000iE S ATS.
Declinare a responsabilității:
Aceste instrucțiuni pot fi luate doar ca o recomandare, sunt ilustrativ și trebuie adaptat la circumstanțele locale exacte și condiții în timpul instalării.
Instalarea propriu-zisă ar trebui să fie realizată de un electrician autorizat și în conformitate cu toate standardele și reglementările locale. Nu ne asumăm responsabilitatea pentru instalările greșite și ale lor consecințe.
