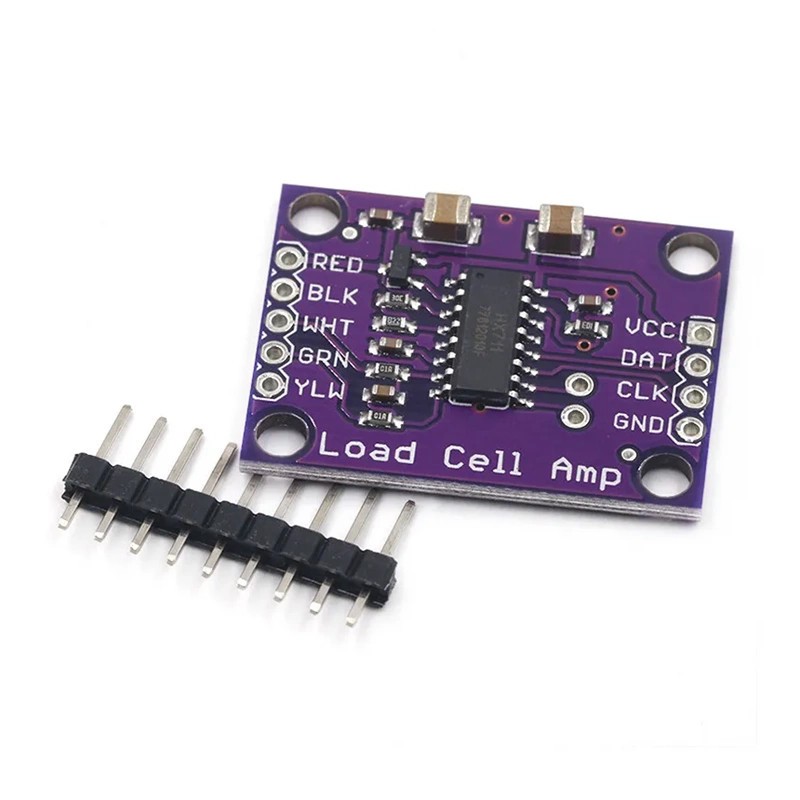

HX711 senzor cantarire, convertor A/D 24 biti, balanta electronica de precizie

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

711 este un cip convertor A/D de 24 de biți special conceput pentru cântare electronice de înaltă precizie.

Circuitul periferic necesar are avantajele integrării ridicate, răspunsului rapid, puternicei anti-interferențe, etc., ceea ce reduce costul întregii cântare electronice și îmbunătățește performanța și fiabilitatea întregii mașini.

Interfața și programarea cipului cu cipul MCU din spate sunt foarte simple, toate semnalele de control sunt conduse de pini, și nu este necesară programarea registrelor interne ale cipului.

Comutatorul de selecție a intrării poate selecta arbitrar canalul A sau canalul B, iar amplificatorul său intern programabil cu zgomot scăzut conectat, câștigul programabil al canalului A este de 128 sau 64, amplitudinea semnalului de intrare diferențială la scară completă corespunzătoare este de ±20mV sau ±40mV, canalul B are un câștig fix de 32, care este utilizat pentru detectarea parametrilor sistemului.

Alimentarea cu tensiune poate furniza direct energie senzorilor externi și convertorului A/D din cip.

Nu este necesară o sursă de alimentare analogică suplimentară pe placa sistemului. Oscilatorul cu ceas din cip nu necesită niciun dispozitiv extern.

Funcția de resetare automată la pornire simplifică inițializarea procesului de boot.

Specificație:

Două intrări diferențiale opționale

Amplificator programabil pe cip cu zgomot scăzut cu câștiguri selectabile de 64 și 128

Circuit de regulator de tensiune pe cip furnizează direct energie senzorilor externi și convertorilor A/D de pe cip

Oscilatorul cu ceas de pe cip nu necesită componente externe, și se poate folosi de asemenea un cristal extern sau ceas atunci când este necesar

Circuit de resetare automată la pornire

Control simplu digital și comunicație serială: toate controalele sunt introduse prin pini, și registrele pe cip nu necesită programare

Rata de ieșire a datelor selectabilă de 10Hz sau 80Hz

Suprimarea simultană a perturbărilor de alimentare de 50Hz și 60Hz

Consumul de energie (inclusiv circuitul de alimentare reglat): Curentul de operare tipic: < 1.7mA, curentul de oprire: < 1μA

Gama de tensiune de operare: 2.6 ~ 5.5V

Gama de temperatură de operare: -20 ~ +85℃

Pachet SOP-16 de 16 pini

Descriere în limba engleză:

711 is a 24-bit A/D converter chip specially designed for high-precision electronic scales.

The required peripheral circuit has the advantages of high integration, fast response, strong anti-interference, etc., which reduces the cost of the whole electronic scale and improves the performance and reliability of the whole machine.

The interface and programming of the chip and the back-end MCU chip are very simple, all control signals are driven by pins, and there is no need to program the internal registers of the chip.

The input selection switch can arbitrarily select channel A or channel B, and its internal low-noise programmable amplifier connected, the programmable gain of channel A is 128 or 64, the corresponding full-scale differential input signal amplitude is ±20mV or ±40mV, channel B is a fixed gain of 32, which is used for system parameter detection.

The voltage power supply can directly provide power to the external sensors and the A/D converter in the chip.

No additional analog power supply is required on the system board. The clock oscillator in the chip does not require any external devices.

The power-on automatic reset function simplifies the initialization of the boot. process.

Specification:

Two optional differential inputs

On-chip low noise programmable amplifier with selectable gains of 64 and 128

On-chip voltage regulator circuit provides power directly to external sensors and on-chip A/D converters

The on-chip clock oscillator does not require any external components, and an external crystal or clock can also be used if necessary

Power-on automatic reset circuit

Simple digital control and serial communication: all controls are input by pins, and the on-chip registers do not need to be programmed

Selectable output data rate of 10Hz or 80Hz

Simultaneous suppression of 50Hz and 60Hz power disturbances

Power consumption (including regulated power supply circuit): Typical operating current: < 1.7mA, power-off current: < 1μA

Operating voltage range: 2.6 ~ 5.5V

Operating temperature range: -20 ~ +85℃

16-pin SOP-16 package

Package Contents:
1 x Module
1 x Pin header
