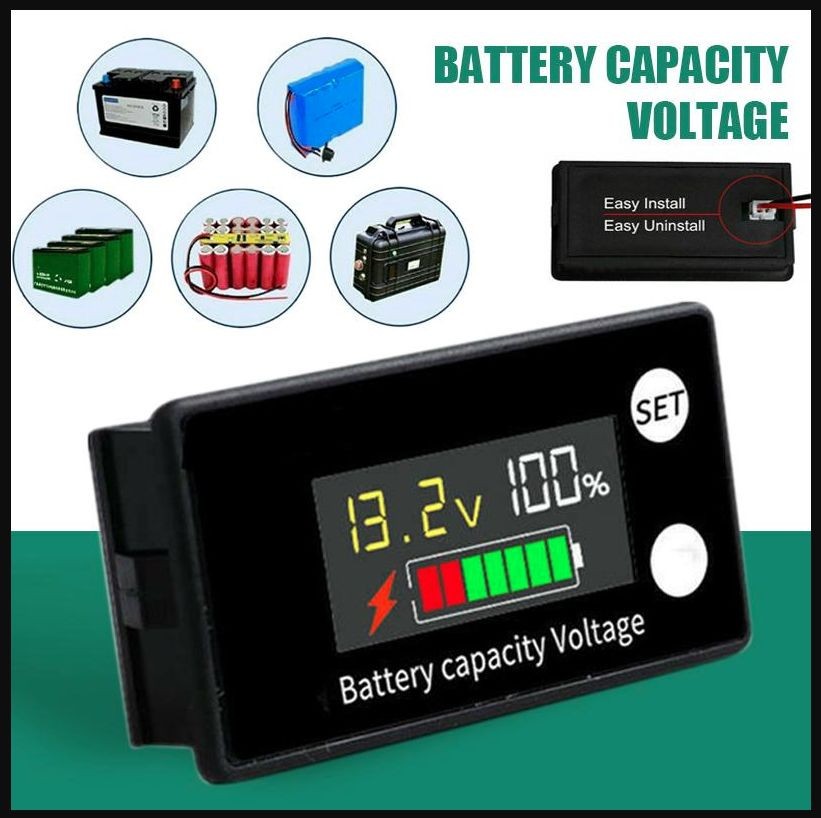

Indicator stare monitor SOC acumulatori solar fotovoltaic vehicul bicicleta rulota 8-100V color cu alarma si sonda temperatura

Instrumentul este prevazut cu alarma vizuala si sonora, sonda de temperatura cu indicare pe afisaj si indica tensiunea si starea de incarcare a unui acumulator (capacitatea) sau grup de acumulatori Plumb acid, Litiu Ion, LiFePo putand fi setat manual pentru compatibilitatea cu orice acumulator sau grup de acumulatori cu tensiuni cuprinse intre 8V si 100V. Exista un potentiometru care permite calibrarea cat mai exacta a tensiunii afisate. Ecranul LCD color, simbolul "fulger" este alarma ce se prinde intermitent atunci cand tensiunea scade sub nivelul setat. Instrumentul are setari standard pentru acumulatori cu Plumb intre 12 si 84V, Litiu-Ion intre 3S si 20S, LiFePo4 intre 3S si 23S. Aceste setari standard includ setarea inclusiv a nivelului de alarma, ce poate fi modificat. In cazul in care parametrii presetati nu sunt satisfacatori, se poate seta manual tensiunea minima a acumulatorului (0%) si tensiunea maxima a acumulatorului (100%). In modul setat manual, indicatorul de nivel cat si capacitatea procentuala, vor afisa conformtensiunilor setate. Butonul ON/OFF permite oprirea display-ului pentru a economisi energie atunci cand nu este utilizat. Alimentare si domeniu de masura: 8 - 100VDC Curent consumat: 15mA Informatii afisate: Tensiune sau temperatura, procent ramas sau incarcat din acumulator, bargraf color capacitate, alarma tensiune joasa vizuala si acustica. Dimensiuni decupaj: 58 x 28mm Dimensiunii gabarit: 61 x 33 x 15mm Utilizare: - Se alimenteaza modulul din baterie, firul rosu la plus - firul negru la minus. - Prin apasarea scurta a butonului SET se comuta afisajul in afisare tensiune sau temperatura. - Se mentine apasat butonul SET pentru a intra in meniu. - Se apasa set scurt pentru a comuta intre setarile dorite apoi se apasa scurt butonul ON/OFF pentru a modifica parametrii se apasa scurt butonul SET pentru confirmarea modificarilor si se asteapta iesirea din modul menu. Meniu: 1 - P: Acumulator cu Plumb, de la 12 la 84VDC 2 - L: Acumulator Litiu-Ion, de la 3S la 20S (in dreapta sunt indicate numarul de celule inseriate) 3 - F: Acumulator Litiu-Fier, de la 3S la 23S (in dreapta sunt indicate numarul de celule inseriate) 00.0 000: Setare manuala a tensiunii bateriei. Apasare scurta ON/OFF modifica valoare ce clipeste. Apasare lunga ON/OFF selecteaza urmatorul caracter. In stanga se seteaza tensiunea minima a bateriei in formatul 0.00V, in dreapta se seteaza tensiunea maxima in Decivolti (20V spre exemplu va fi setat cu valoarea 200) 5 - b: Setare ecran automat, ON ecranul se stinge dupa cateva secunde. OFF, ecranul nu se stinge singur si va putea fi stins din butonul ON/OFF NN.N Lo: Setare nivel tensiune joasa pentru alarma (Fulgerul Rosu reprezinta alarma vizuala).Apasare scurta ON/OFF modifica valoare ce clipeste. Apasare lunga ON/OFF trece la urmatorul caracter. 7 - A: activare / dezactivare alarma sonora.
