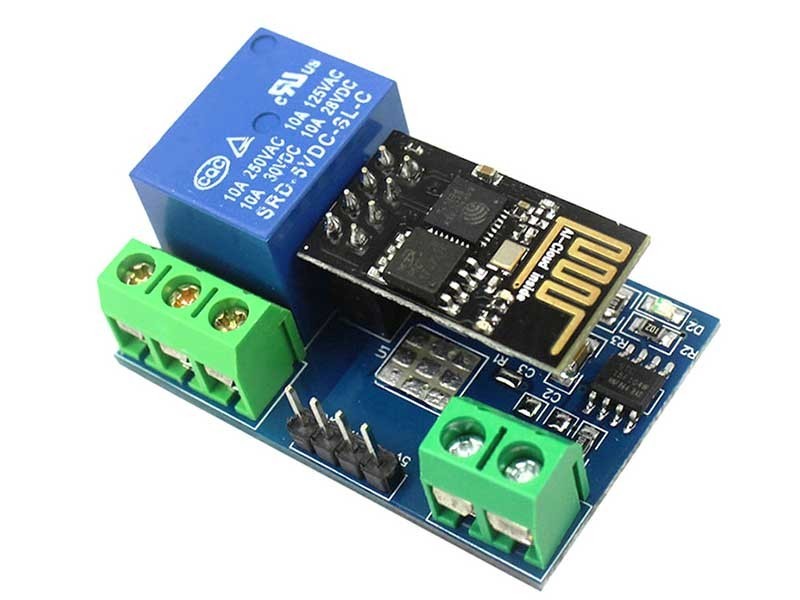

Kit releu+modul WIFI ESP-01 ESP8266
- La predare
- Ramburs
-
Ramburs cu Garantia de Livrare
Curierul special îți livrează produsul pe care tu îl achiți la primire. Dacă produsul nu este ca în descriere, îți recuperezi banii, inclusiv taxele de transport.
- Online
- Cu OP in avans
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
Specificatii
Cu acest modul poteti controla dispozitive electrice prin intermediul WiFi.
Specificatii tehnice:
Tensiune
de intrare: DC 5 V
Sarcină maximă releu: AC 250V/10A, DC
30V/10A
Setarile portului serial:
9600,8,1,0,0
Dimesiuni: 45 x 28 mm
Se programeaza cu ajutorul unui programator USB pentru ESP8266 ESP-01
produsul 104346 sau cu un Arduino uno (mai jos):
Conexiuni necesare:
UNO ------------------- Modul Releu WiFi
GND ------------------- GND
5V ------------------- 5V
TX(1) -------------------
TX
RX(0) -------------------
RX
1. Dupa realizarea conexiunii conectati placa UNO la PC cu ajutorul unui cablu USB si alimentati placa si prin conectorul de 7-12V pentru a asigura curentul necesar functionarii modului WiFi.
2. Deschideti Arduino IDE si incarcati exemplul BareMinimum.
3. Deschideti Serial Monitor, selectati "Both NL & CR" si 115200 baud.
4. Tastati "AT" urmat de tasta ENTER in Serial Monitor, trebuie sa primiti mesajul OK.
5. Daca nu primiti mesajul OK incercati 9600 baud iar daca functioneaza puteti trece direct la pasul 8.
6. Tastati "AT+UART_DEF=9600,8,1,0,0" urmat de tasta ENTER in Serial Monitor, pentru a schimba baud-ul la 9600
7. Schimbati baud-ul la 9600 (dreapta jos in Serial Monitor) si tastati din nou "AT" pentru a va asigura ca acesta a fost schimbat cu succes.
8. Tastati "AT+CWMODE=3" pentru a seta modul AP + Station.
9. Tastati "AT+CWLAP" pentru a lista retelele WiFi disponibile.
10. Tastati: AT+CWJAP="NumeRetea","Parola" - pentru a conecta modulul WiFi la reteaua de pe care doriti sa controlati releul.
11. Tastati "AT+CIPMUX=1" pentru a permite conexiuni mutiple.
12. Tastati "AT+CIPSERVER=1,8080" pentru a configura server-ul TCP si a seta numarul portului
13. Tastati "AT+CIFSR" pentru a se afisa adresa IP alocata.
Din acest moment va puteti conecta cu o aplicatie din telefonul dvs Android (de ex: “EasyTCP”) si configura modul de funtionare dorit.
Comutarea releului se realizeaza trimitand din aplicatie comanda "A0 01 01 A2" si "A0 01 00 A1" in format hex.
Link software Arduino
