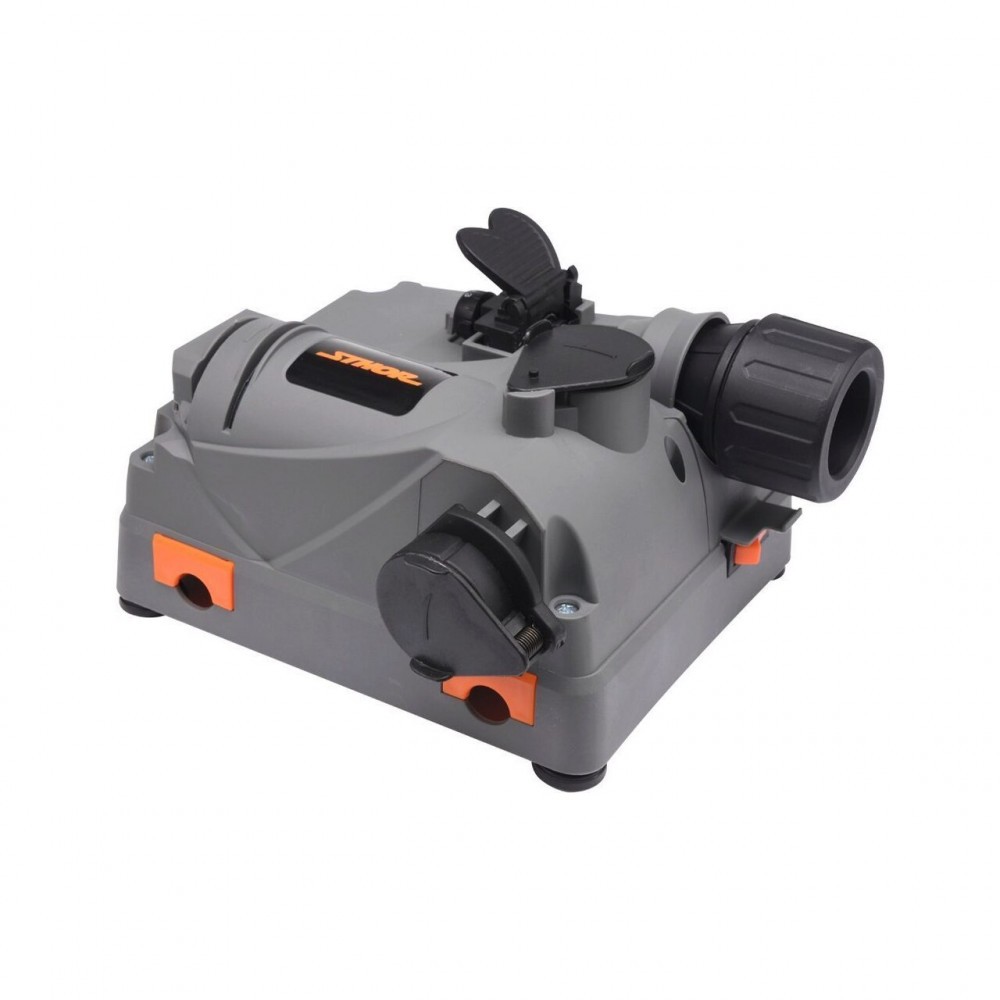

Masina de ascutit multifunctionala 150w Sthor 73473 Sthor 73473

Caracteristici produs
Ascuțitor multifuncțional de 150 W pentru ascuțirea burghielor de oțel de 3 mm -13 mm, cuțite, foarfece, topoare și freze.

DATE TEHNICE:
Tensiunea rețelei - 230 V
Frecvența rețelei - 50 Hz
Putere nominală - 150 W
Viteza nominală - 5500 min-1
Diametrul burghiului - 3 mm -13 mm
Unghiul vârfului burghiului - 118 grade
Clasa de izolație - II
Clasa de protecție - IP20
Zgomot nivel:
- presiune sonoră LpA ± KpA - 81,56 ± 3 dB (A)
- putere sonoră LwA ± KwA - 94,56 ± 3 dB (A)
Greutate - 1,62 kg
Domenii utilizare
- burghie de ascuțit destinate găuririi în burghie metalice sau universale
- cuțite de
ascuțit
- foarfece de ascuțit - toci de ascuțit și freze
, cu condiția ca toate cele menționate mai sus produsele sunt fabricate din oțel.
Metoda de utilizare
Înainte de a începe lucrul, așezați ascuțitorul pe o suprafață plană, plană și dură. Asigurați-vă că toate picioarele sculei stau pe pământ. Ascuțitorul trebuie utilizat numai în încăperi uscate, fără accesul persoanelor din jur, în special a copiilor.

ASCUTIRE AXE, LAME ȘI
Foarfece - Ascuțirea axelor cuțitelor și foarfecelor trebuie efectuată în mănuși de protecție care protejează împotriva tăieturilor.
- Selectați slotul pentru ascuțirea tipului de lamă.
- Porniți dispozitivul de ascuțit și așteptați până când viteza nominală este atinsă.
- Introduceți lama în fanta corespunzătoare și apoi trageți-o în direcția opusă rotației plăcii de măcinare, marcată pe carcasa dispozitivului de ascuțit (II).
- Când trageți, lama trebuie apăsată cu o forță mică de placa de șlefuit. Repetați operația de mai multe ori.
- Apoi opriți dispozitivul de ascuțit cu ajutorul comutatorului și deconectați fișa de la priza de alimentare.

Atenţie! Când ascuțiți, trageți întotdeauna lama în direcția opusă rotației pietrei de măcinat.
Nu trageți lama în direcția de rotație a tamponului de șlefuit.

ASCUTIREA burghiului
Înainte de a ascuți burghiul, acesta trebuie să fie montat corespunzător în suport. Pentru a face acest lucru, apăsați zăvorul fălcilor, ceea ce va determina deschiderea acestora (III). Cu butonul mânerului, setați diametrul puțin mai mare decât diametrul burghiului ascuțit, astfel încât să asigurați mișcarea liberă a burghiului în suport. Introduceți mânerul în mufa de poziționare a burghiului (IV). Rețineți că mânerul burghiului are cleme care trebuie introduse în crestăturile prizei (V). Ridicați zăvorul maxilarului pentru a prinde burghiul, rotiți burghiul astfel încât să fie apucat în cel mai îngust punct (VI).
Utilizați butonul de reglare pentru a seta cantitatea de material care trebuie colectată în timpul ascuțirii. Rotirea volanului în direcția săgeții crește cantitatea de preluare (VII). În cazul ascuțirii obișnuite a burghiului, setați nivelul minim al materialului colectat. În cazul deteriorării mai mari a burghiului, setați un nivel mai ridicat al materialului colectat.
Apăsați burghiul pe fața știftului de poziționare (VIII), apoi strângeți butonul mânerului în sensul acelor de ceasornic pentru a fixa burghiul în mâner (IX). Apăsați zăvorul fălcii și deschideți fălcile, apoi glisați mandrina cu burghiul atașat afară din mufa de poziționare.
Conectați dispozitivul de ascuțit la rețeaua electrică, porniți dispozitivul de ascuțit și așteptați până când viteza nominală este atinsă. Înclinați capacul ascuțitorului burghiului în direcția săgeții. Introduceți mânerul după burghiul atașat în soclu asigurându-vă că lamele de pe mâner se aliniază cu crestăturile din soclu (X). Când auziți zgomotul de măcinare, mișcați-l înainte și înapoi timp de 5 - 10 secunde, în timp ce apăsați burghiul cu o ușoară forță pe tamponul de șlefuire. Apoi scoateți mandrina din priză, rotiți-o cu 180 de grade și repetați operația pentru cealaltă margine a burghiului. Ascuțiți întotdeauna ambele margini ale burghiului.
Atenţie! Fiecare margine trebuie ascuțită cu aceeași perioadă de timp și apăsată cu aceeași forță. Acest lucru va preveni ascuțirea neuniformă a burghiului.

În cazul burghiilor de ascuțit cu un diametru de 10 mm sau mai mare, procesul de măcinare a flancului burghiului trebuie să se efectueze în continuare. În acest scop, după ascuțirea în modul descris mai sus, introduceți mânerul cu burghiul în mufa de șlefuire a suprafeței burghiului și apăsați-l ușor câteva secunde (XI). Apoi scoateți mandrina din priză, rotiți-o cu 180 de grade și repetați operația pentru celălalt flanc de burghiu.
Atenţie! Fiecare suprafață trebuie șlefuită în aceeași perioadă de timp și presată cu aceeași forță. Acest lucru va preveni ascuțirea neuniformă a burghiului.

După ascuțirea burghiului, evaluați rezultatele muncii. Dacă vârful burghiului, după ascuțire, devine albastru sau diferit de culoarea naturală a oțelului, înseamnă supraîncălzirea suprafeței și presiunea burghiului ar trebui să fie redusă față de placa de măcinare în timpul ascuțirii.
Dacă marginile burghiului nu au o lungime egală după ascuțire, reglați timpul și presiunea de ascuțire pe fiecare parte a burghiului.

GOLIREA CONTENITORILOR DE PRAF Ascutitorul
este echipat cu două recipiente în care se colectează praful generat în timpul funcționării. De fiecare dată după terminarea lucrului, acestea trebuie golite. Pentru a face acest lucru, glisați-le din carcasa dispozitivului de ascuțit, curățați-le și apoi atașați-le de carcasa dispozitivului de ascuțit.
Parametrii

• Putere [W]: 150
• Viteza de rotație [1 / min]: 5500
