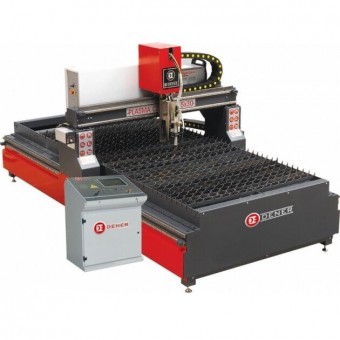

Masina debitat tabla cu plasma DNR-C 3015 - Hypertherm 45

POSIBILITATE DE VIZIONARE SI TESTARE

Caracteristici tehnice:

Constructie robusta si stabila din subansamble sudate, cu masa pentru taiere sectionata si sertare pentru colectarea mai usoara a pieselor debitate. Toate subansamlele deplasabile ruleza pe ghidaje de inalta precizie. Acuratete de pana la ± 0,1 mm,

Pozitionare ax + 0,02 mm si viteaza de pozitionare de 30 m/min. Sistem automat pentru controlul inaltimii flacarii. Sistem de protectie impotriva distrugerii sub actiunea flacarii.

Latime taiere mm  1500

Lungime taiere mm  3000

Latime masina   mm 2350

Lungime masina mm 4300

Inaltime masina  mm 1600

Greutate aprox. kg 1825

DOTARE STANDARD

• Unitate plasma marca THC (Optional-unitate plasma marca Hyperterhm)

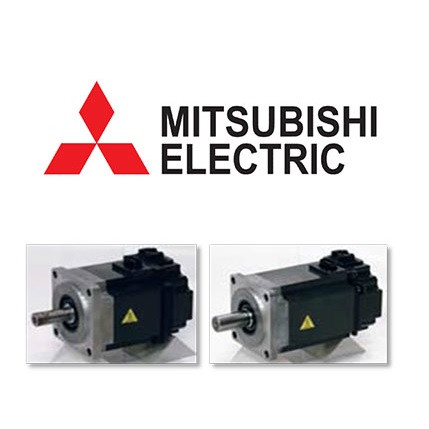

• Servomotoare marca Mitsubishi

• Unitate de control CNC

• Componente circuit electric de la marci de renume;

• Ghidaje liniare de precizie

• Sistem de transmisie cu cremaliera si pinion

• Masa de taiere, controlata pneumatic

• Sursa de alimentare de curent Hyperterhm HP Powermax 45 XP

Controler MICRO EDGE® PRO CNC

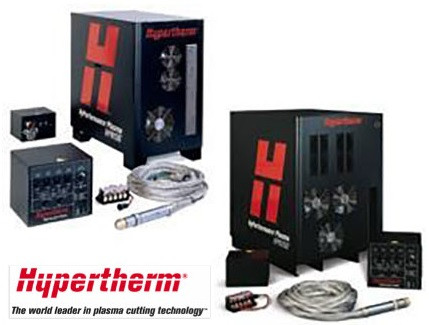

Generator de plasma marca Hypertherm

Control servo AC al axelor Y, U, X si Z- care ofera precizie ridicata si viteze mari de lucu

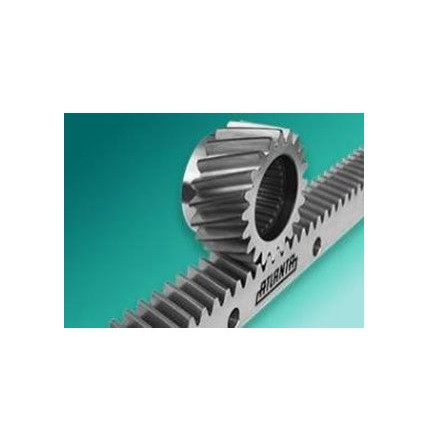

Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida

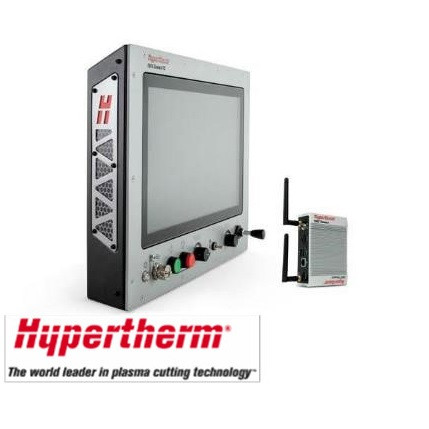

Controler MICRO EDGE® PRO CNC

 Interfata grafica pentru utilizatorii de tehnologie de debitare cu plasma

 Sistem operare PC industrial tip Windows.

 Ecran tactil.

 Procesor puternic.

 Ecran tactil LCD

 Comanda manuala si automata pentru taiere cu oxigaz

 Intrare USB

 Posibilitatea de a urmari procesele de debitare direct pe ecran.

 Remote Help™  activeaza CNC-ul, sistemul de plasma si diagnoza proceselor de debitare ale masinii pentru repararea acestora de la distanta prin intermediul internetului.

 Software-ul CNC, sfaturi pentru optimizare a debitarilor, instructiunile de schimbare a consumabilelor, manualele de utilizare ale plasmei Hypertherm, CNC si THC sunt disponibile in 14 limbi.

 Functie de osiloscop integrat pentru sistemul de diagnoza

*Poza monitorului are caracter informativ si pot aparea modificari de model din partea producatorului.

DOTARE OPTIONALA

 Pachet software Hyperterm ProNest CAD-CAM (valabil pentru HPR 130 XD sursa plasma)

 Pachet software Hyperterm Pronest LT CAD-CAM

 Pachet software Hyperterm Pronest LTS CAD-CAM

 Maneta tip joystick pentru miscarea manuala;

 Cap de taiere cu oxigaz

 Filtru 4000 m3 (pentru variantele 1.5x3 m si 2x4 m)

 Filtru 8000 m3 (pentru variantele 1.5x6 m si 2x6 m) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

 Unitate de control gaze automata (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

 Dispozitiv de sanfrenare manuala pentru capul de taiere cu oxigaz (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

 Dispozitiv de sanfrenare cu 2 axe (axa - a = 180° si axa -b 90°, automat +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

Sistem pentru debitat tevi (diametrul 50-250 mm +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

AVANTAJE TAIERE PLASMA DENER

Debitare precisa.

Rezistente.

Consum de energie redusa.

Dotari si componente moderne.

Structura rigida

Procese de debitare mai bune, mai rapide, mai precise.
