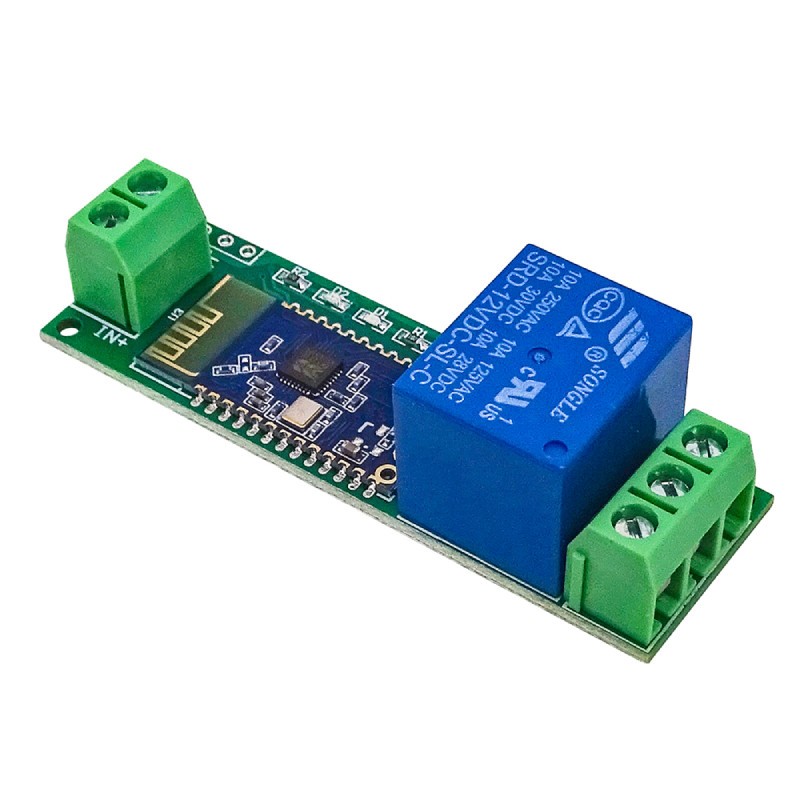

Modul 1 Releu Bluetooth, 12V

Caracteristici tehnice:
– MCU si modul SPP-C Bluetooth 2.1 incorporat
– Raza de actiune: 10m (spatiu deschis)
– Tensiune de lucru: 12V DC
– Indicator status Bluetooth si releu incorporat
– Interfata UART debugging, ce poate fi folosit pentru a modifica parola conectarii la Bluetooth
– Dimensiune: 62mm x 20mm

Cum se utilizeaza:

– trebuie sa instalati aplicatia BlueSPP din Play Store

– dupa ce ati alimentat modulul, trebuie sa il cautati in lista dispozitivelor bluetooth disponibile de pe dispozitivul pe care ati instalat aplicatia de mai sus

– conectati-va la modul folosind pin-ul 1234

– deschideti aplicatia BlueSPP si mergeti in fereastra „Switch” si apasati pe unul dintre multiplele butoane din interfata

– dupa ce ati apasat, o fereastra cu dispozitivele bluetooth va fi deschisa. Alegeti numele modulului din acea lista

– dupa conectarea aplicatiei cu dispozitivul, tineti apasat pe butonul pe care l-ati ales anterior, iar in noua fereastra care s-a deschis, bifati optiunea HEX in ambele campuri disponibile

– Button Text trebuie sa fie completat cu textul ON, iar campul Message trebuie completat cu A0 01 01 A2

– urmatorul camp intitulat Button Text trebuie completat cu textul OFF, iar Message trebuie completat cu A0 01 00 A1

– apasati OK, iar mai apoi prin simpla apasare a butonului configurat puteti sa schimbati statusul releului.
