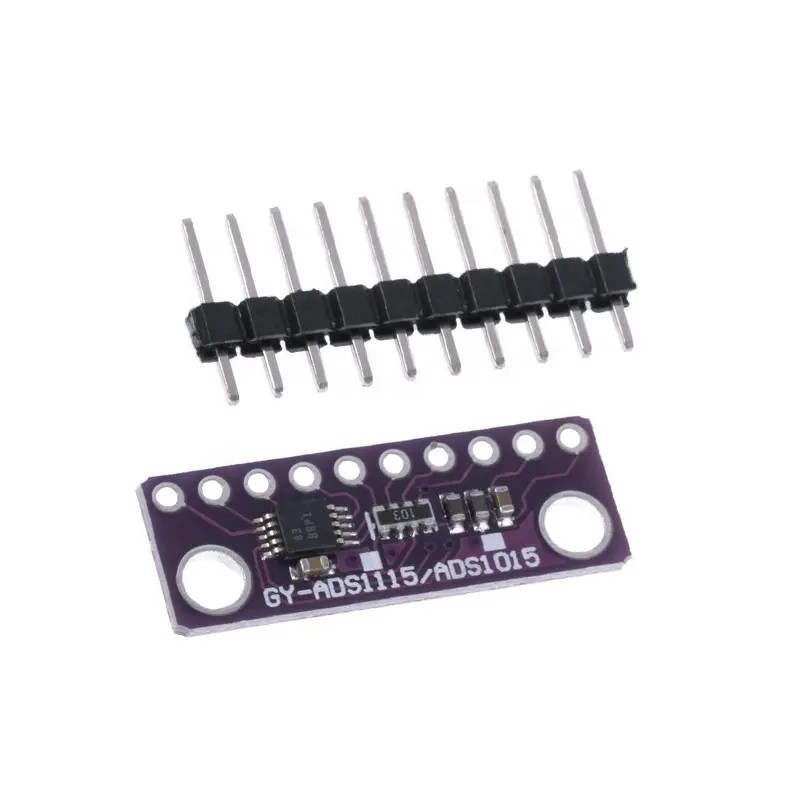

Modul ADC ADS1115 I2C, 4 canale si amplificator de castig, 2-5.5V pentru Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Pentru microcontrolere fără un convertor analog-digital sau când doriți un ADC de precizie mai mare, ADS1115 oferă o precizie de 16 biți la 860 de eșantioane pe secundă prin I2C.

Cipul poate fi configurat ca 4 canale de intrare single-ended sau două canale diferențiale.

Ca un bonus frumos, include chiar și un amplificator de câștig programabil, până la x16, pentru a ajuta la creșterea semnalelor single/diferențiale mai mici la întregul interval.

Ne place acest ADC pentru că poate funcționa de la 2V la 5V putere/logică, poate măsura o gamă largă de semnale și este super ușor de utilizat.

Este un convertor general de 16 biți foarte util.

Cipul este destul de mic, așa că vine pe o placă de breakout cu ferite pentru a menține AVDD și AGND liniștite.

Interfațarea se face prin I2C.

Adresa poate fi schimbată în una dintre cele patru opțiuni (vezi tabelul 5 din fișa tehnică) astfel încât să puteți avea până la 4 ADS1115 conectate pe un singur bus I2C cu 2 fire pentru 16 intrări single-ended.

Specificație:

Interval larg de alimentare: 2.0V la 5.5V

Mod Continuu: Doar 150μA

Mod Single-Shot: Oprire Automată

Rată de date programabilă: de la 8SPS la 860SPS

Referință de tensiune internă cu derivație redusă

Oscilator intern

PGA intern

Interfață I2C: Adrese Selectabile prin Pin

Patru intrări single-ended sau două intrări diferențiale

Comparator programabil

Acest cip de pe placă folosește adrese I2C de 7 biți între 0x48-0x4B

Dimensiune PCB: (L*L) 2.55 x 0.90cm

Descriere în limba engleză:

For microcontrollers without an analog-to-digital converter or when you want a higher-precision ADC, the ADS1115 provides 16-bit precision at 860 samples second over I2C.

The chip can be configured as 4 single-ended input channels, or two differential channels.

As a nice bonus, it even includes a programmable gain amplifier, up to x16, to help boost up smaller single/differential signals to the full range.

We like this ADC because it can run from 2V to 5V power/logic, can measure a large range of signals and its super easy to use.

It is a great general purpose 16 bit converter.

The chip's fairly small so it comes on a breakout board with ferrites to keep the AVDD and AGND quiet.

Interfacing is done via I2C.

The address can be changed to one of four options (see the datasheet table 5) so you can have up to 4 ADS1115's connected on a single 2-wire I2C bus for 16 single ended inputs.

Specification：

Wide supply range: 2.0V to 5.5V

Continuous Mode: Only 150μA

Single-Shot Mode: Auto Shut-Down

Programmable data rate: 8SPS to 860SPS

Internal low-drift voltage reference

Internal oscillator

Internal PGA

I2C interface: Pin-Selectable Addresses

Four single-ended or two differential inputs

Programmable comparator

This board chip uses I2C 7-bit addresses between 0x48-0x4B

PCB size:(L*W) 2.55 x 0.90cm

Package Included:
1PCS * 16 Bit I2C 4 Channel ADS1115 Module ADC with Pro Gain Amplifier For Arduino New
