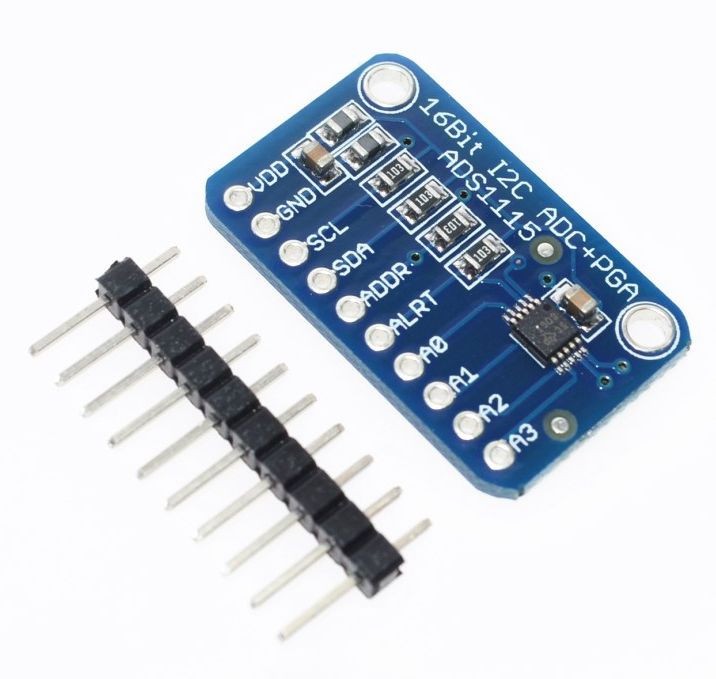

Modul ADS1115 16bit 12C ADC+PGA convertor analogic-digital (a.197)

Acest modul este ideal pentru microprocesoarele care nu au un convertor analog-digital, sau când ai nevoie de un convertor de precizie mare.

Chipul ADS1115 oferă precizie pe 12 biţi, 3300 prope/secundă prin I2C.

Un alt bonus al acestui convertor este faptul că funcţionează între 2V și 5V, și poate măsura o gamă largă de semnale, fiind foarte ușor de folosit.

Tensiune de alimentare: 2V - 5.5V

Consum redus de curent: 150µA

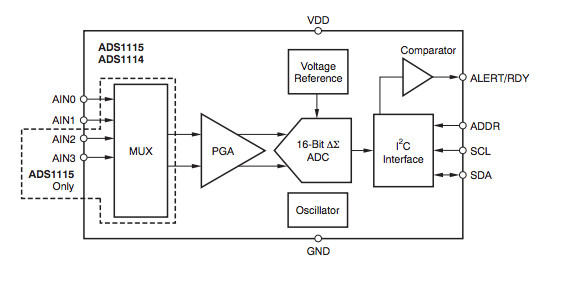

Oscilator intern

PGA intern

LOW-DRIFT VOLTAGE REFERENCE intern

Interfaţă I2C

Comparator programabil

Placa foloseste I2C pe 7 biţi cu adrese între 0x48 și 0x4B

Pentru microprocesoarele care nu au un convertor analog-digital încorporat sau dacă ai nevoie de ADC de precizie, atunci ADS1115 este soluţia ideală. Acesta oferă precizie pe 16biţi cu 960 mostre/secundă prin interfaţa I2C.

Chipul poate fi configurat ca intrare de 4 single-ended sau ca 2 canale diferenţiale.

Acest modul este alegerea perfectă deoarece poate funcţiona între 2V și 5V, poate măsura o gama larga de semnale și este foarte ușor de folosit.

Chipul este mic și vine cu ferite pentru a reduce zgomotul.

Comunicare se face prin interfaţa I2C.

Adresa se poate schimba cu una dintre cele patru opţiuni ( datasheet tabel 5 ) astfel încât se pot conecta până la 4 ADS1115 module la un singur I2C bus.

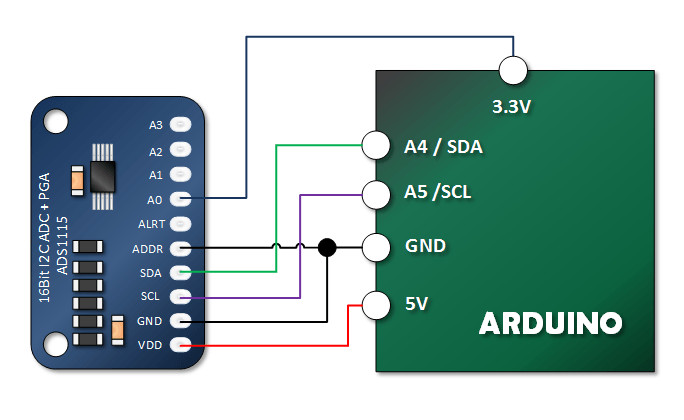

Conectarea cu Arduino se face conform urmatoarei imagini:

Pentru început avem exemplu de cod atât pentru Raspberry Pi (Adafruit Pi Python library) cât și pentru Arduino (ADS1115 Arduino library).

Doar conectaţi GND la ground, VDD la alimentare și SCL/SDA la porturile I2C ale microprocesorului și rulaţi codul din exemplu.
