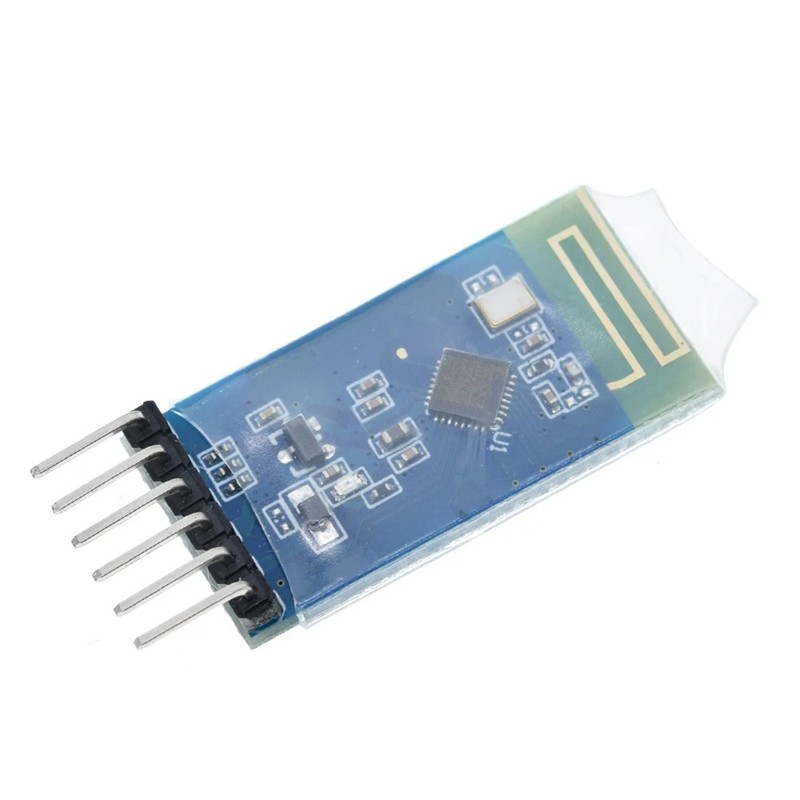

Modul Bluetooth JDY-33, dual mode SPP3.0 + BLE3.0, compatibil Android / iOS

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Model: JDY-33

Bandă de frecvență de lucru: 2.4GHZ

Interfață de comunicație: UART

Tensiune de lucru: 3.6-6V (recomandat 5V)

Temperatura de lucru: -40℃ - 80℃

Antenă: Antenă PCB integrată

Distanță de transmisie: 30 metri

Suport Master-Slave: Slave

Versiune Bluetooth: Bluetooth 3.0 SPP +BLE4.2

Temperatura de lipire SMT: <260℃

Curent de lucru: 6.5mA

Curent în somn profund: <10uA

Puterea de transmisie: 6db (maxim)

Sensibilitate la recepție: -96dbm

Debit maxim SPP: 16K bytes/s (android, windows)

Când este conectat cu android și computer Bluetooth, viteza de comunicație poate ajunge la 16k bytes pe secundă, fără pierderi de pachete (suportă port serial pentru trimiterea și primirea datelor continuu)

BLE: 4K bytes/s (android, IOS)

Când BLE este conectat la IOS sau Android, viteza de comunicație este de 4K pe secundă (suportă rata de baud 38400 pentru a trimite și primi date continuu, mai mare decât 38400 rata de baud nu poate fi trimisă continuu, și este necesară o întârziere adăugată între)

Descriere Pin:

PWRC: Pin de trezire din somn

VCC: Pin de alimentare (se recomandă alimentare cu 5V)

GND: masă de alimentare

TXD: Pin de ieșire serială

RXD: Pin de intrare serială

STAT: pin de stare a conexiunii

(În mod implicit nu este conectat la nivel scăzut, după conectare este nivel înalt, starea poate fi setată prin comanda AT+STTS)

Aplicația generală a JDY-33 necesită doar conectarea a 4 pini VCC, GND, RXD, TXD.

Starea de conectare trebuie să fie deconectată, și se trimite AT+DISC\r\n.

În starea neconectată, este nevoie de somn profund pentru a trimite AT+SLEEP\r\n, După somnul profund, se poate trezi prin marginea descendentă a pinului EN, sau prin date seriale.

În general, se recomandă utilizarea portului serial pentru a trimite comanda AT+VERSION\r\n pentru a trezi

Descriere în limba engleză:

Model: JDY-33

Working frequency band: 2.4GHZ

Communication interface: UART

Working voltage: 3.6-6V (recommended 5V)

Working temperature: -40℃ - 80℃

Antenna: Built-in PCB antenna

Transmission distance: 30 meters

Master-Slave Support: Slave

Bluetooth version: Bluetooth 3.0 SPP +BLE4.2

SMT soldering temperature: <260℃

Working current: 6.5mA

Deep sleep current: <10uA

Transmit power: 6db (maximum)

Receive sensitivity: -96dbm

SPP maximum throughput: 16K bytes/s (android, windows)

When connected with android and computer Bluetooth, the communication speed can reach 16k bytes per second, and no packet loss (support serial port to send and receive data continuously)

BLE: 4K bytes/s (android, IOS)

When BLE is connected to I0S or Android, the communication speed is 4K per second (supports 38400 baud rate to send and receive data continuously, higher than 38400 baud rate cannot be sent continuously, and a delay needs to be added in the middle)

Pin Description:

PWRC: Sleep wakeup pin

VCC: Power pin (5V power supply is recommended for power supply)

GND: power ground

TXD: Serial output pin

TXD: Serial input pin

STAT: connection status pin

(The default is not connected to low level, after connection is high level, the state can be set by AT+STTS command)

The general application of JDY-33 only needs to connect 4 pins of VCC, GND, RXD, TXD.

The connection state needs to be disconnected, and AT+DISC\r\n is sent.

In the unconnected state, it needs to be deep sleep to send AT+SLEEP\r \n, After deep sleep, you can wake up through the falling edge of the EN pin, or through serial data.

Generally, it is recommended to use the serial port to send the AT+VERSION\r\n command to wake up
