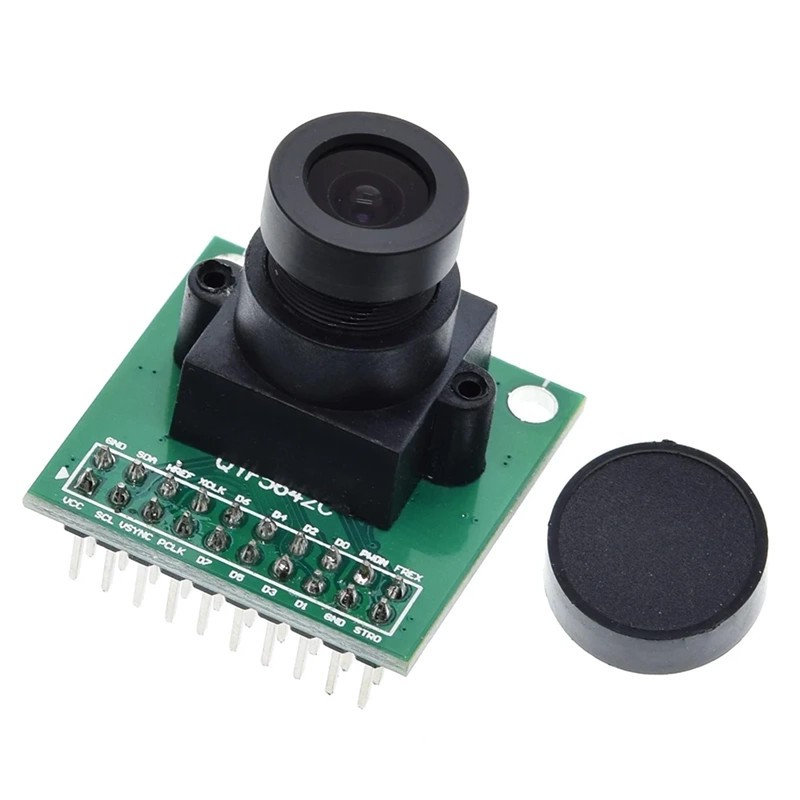

Modul cameră 5MP CS5642C-V3 cu interfata JPEG, Arduino, noua versiune a OV5642

Descriere tradusă în limba română:

1. Suportă ieșirea datelor de imagine în formatele rawrgb, RGB (grb4:2:2, rgb565/555/444), YUV422, JPEG și alte formate

2. Modul integrat cu oscilator activ de 24MHz, mai convenabil de utilizat

3. Suportă ieșirea imaginii de dimensiune maximă 2592 * 1944

5 Mega Pixel: 2592*1944 - 15FPS
1080P: 1920*1080 - 30FPS
720P: 1280*720 - 60FPS
VGA: 640*480 - 60FPS
Q VGA: 320*240 - 120FPS

4. Dimensiune optică 1 / 4", suprafața pixelului 1.4 μm x 1.4 μm, sensibilitate până la 600mV/Lux sec

5. Funcționare cu alimentare unică: 3.3V - 5.0V

6. Lentilă asferică de înaltă calitate și transmisie mare a luminii 4 + 1p fără distorsiuni și obiectiv complet din aliaj de aluminiu și magneziu

7. Dimensiune modul 3cm x 3cm (+ / - 0.5mm), aranjament pin 2 * 10 interfață / 2.54 distanță

SPECIFICAȚII CHEIE

Dimensiune matrice activă: 2592×1944

Alimentare:

- nucleu: 1.5VDC ‡5% (regulator intern)

- analog: 2.6~3.0V

- I/O: 1.7~3.0V

Necesități de putere:

- activ: TBD

- standby: TBD

Interval de temperatură:

- funcționare: -30°C la 70°C

- imagine stabilă: 0°C la 50 °C

Formate de ieșire (8-bit): YUV(422/420)/YCbCr422, RGB565/555/444, CCIR656, date comprimate, 8/10-bit date GB raw

Dimensiune lentilă: 1/4"

Unghiul principal al razei lentilei: 24° neliniar

Frecvența de intrare a ceasului: 6~27MHz

Obturător: rolling shutter

Rata maximă de transfer a imaginii:
5 megapixeli (2592x1944) : 15 fps (și orice dimensiune scalată în jos de la 5 megapixeli)
1080p (1920x1080) : 30 fps
720р (1280×720) : 60 fps
VGA (640×480) : 60 fps
QVGA (320x240) : 120 fps

Sensibilitate: TBD

Raport semnal/zgomot: TBD

Gamă dinamică: TBD

Mod de scanare: progresiv

Intervalul maxim de expunere: 1968 x trow

Corecția gama: programabilă

Dimensiunea pixelului: 1.4 μm x 1.4 μm

Capacitatea puțului: TBD

Curentul întunecat: TBD

Zgomotul modelului fix (FPN): TBD

Zona de imagine: 3673.6 μm x 2738.4 μm

Descriere în limba engleză:

1. Support image data output in rawrgb, RGB (grb4:2:2, rgb565 / 555 / 444), YUV422, JPEG and other formats

2. Module integrated with 24MHz active crystal oscillator, more convenient to use

3. Support image output of maximum size 2592 * 1944

5 Mega Pixel: 2592*1944 - 15FPS
1080P: 1920*1080 - 30FPS
720P: 1280*720 - 60FPS
VGA: 640*480 - 60FPS
Q VGA: 320*240 - 120FPS

4. Optical size 1 / 4", pixel area 1.4 p m x 1.4 p m, sensitivity up to 600mV / Lux sec

5. Single power supply operation: 3.3V - 5.0V

6. High quality and high light transmittance 4 + 1p aspheric lens without distortion and all magnesium aluminum alloy lens

7. Module size 3cm x 3cm (+ / - 0.5mm), 2 * 10 interface / 2.54 spacing pin arrangement

KEY SPECIFICATIONS

Active array size: 2592×1944

Power supply:

- core: 1.5VDC ‡5% (internal regulator)

- analog: 2.6~3.OV

- 1/O: 1.7~3.OV

Power requirements:

- active: TBD

- standby: TBD

Yemperature range:

- operating: -30°C to 70°C

- stable image: 0°C to 50 °C

Output formats (8-bit) : YUV(422/420)/YCbCr422,RGB565/555/444.CCIR656,8-bit

Compression data,8/10-bit raw GB data

Lens size: 1/4"

Lens chief ray angle : 24° non-linear

Input clock frequency : 6~27MHz

Shutter : rolling shutter

Maximum image transfer rate:
5 megapixel (2592x1944) : 15 fps (and any size scaling down from 5 megapixel)
1080p (1920x1080) : 30 fps
720р (1280×720) : 60 fps
VGA (640×480) : 60 fps
QVGA (320x240) : 120 fps

Sensitivity : TBD

S/N ratio : TBD

Dynamic range : TBD

Scan mode : progressive

Maximum exposure interval : 1968 x trow

Gamma correction : programmable

Pixel size : 1.4 um x 1.4 um

Well capacity : TBD

Dark current : TBD

Fixed pattern noise (FPN) : TBD

Image area : 3673.6 um x 2738.4 um
