Modul comutator MOSFET IRF540 cu 1 canal pentru Arduino, comutare electronica

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

MOSFET este un dispozitiv electronic cu caracteristici bune de comutare, fiind larg utilizat în circuitele electronice care necesită un întrerupător, cum ar fi sursele de alimentare comutabile și acționările motoarelor, precum și în atenuarea iluminatului.

Releul, cu care toți suntem foarte familiarizați, este un alt modul ce are caracteristici de comutare, dar din cauza principiului său de funcționare care se bazează în general pe contacte mecanice pentru a realiza închiderea și deschiderea, acesta inevitabil va duce la timpuri foarte scurte de comutare sub anumite împrejurări, nu va funcționa, iar zgomotele produse de contact la comutare în unele cazuri pot fi mai enervante.

Utilizați acest modul cu blocuri de construcție electronice pentru Arduino 4 comutatoare MOSFET IRF540 folosesc aceeași metodă, dar modifică modul original de patru ori.

Referință de utilizare pentru Modulele de Comutare MOSFET IRF540 cu 4 căi pentru Arduino:

Am proiectat acest comutator MOSFET cu patru căi care poate oferi până la patru grupuri de întrerupătoare electronice, utilizate pentru a controla diferite module de circuit.

Datorită modului în care funcționează MOSFET, blocurile electronice pot fi utilizate pentru a controla circuitul DC, cum ar fi ecranul LED DC, etc., nu sunt potrivite pentru controlul circuitului AC.

În condiții extreme, comutatorul MOSFET poate fi utilizat pentru a controla un circuit DC de 100V / 33A, dar se recomandă ca tensiunea DC minimă controlată să nu fie mai mică de 9V.

Conectarea circuitului la un capăt al cablului este ușor mai complicată.

Pentru a controla, de exemplu, lumini LED de 12V,

Mai întâi, conectați pozitivul (+) și negativul (-) între sursa de alimentare;

Apoi conectați pozitivul luminilor LED cu pozitivul (+) al modulului,

Anodul luminilor LED este conectat la comutatorul 1 (S1);

Dacă există alte lumini LED care trebuie controlate,

Doar catodul luminilor LED este conectat cu pozitivul (+) al modulului,

Electrodul negativ al luminilor LED este conectat la rândul său la comutatorul 2 (S2), comutatorul 3 (S3), comutatorul 4 (S4);

Conectarea părții de control este mult mai simplă,

Avem nevoie doar de un cablu de senzor,

Conectat la portul de control corespunzător al plăcii de expansiune a senzorilor Arduino, puteți controla lumini LED de 12V aduse de Arduino.

În experiment, am conectat două lumini LED.

Descriere în limba engleză:

MOSFET is an electronic device having a good switching characteristics, is widely used in the electronic switch circuit needs, such as switching power supplies and motor drives, and a lighting dimming.

Relays are all very familiar with another module has switching characteristics, but because of the working principle of the relay is generally achieved by mechanical contact on and off purposes, which will inevitably lead to a very short switching times under the circumstances, the relay situation does not work, the other sounds when Baba contact switch in some cases is more annoying thing.

Use this module with for Arduino electronic building blocks 4 IRF540 MOSFET switches use the same, but changes to the way the original four.

Use reference for Arduino 4-way switch IRF540 MOSFET Modules:

We designed this four-way MOSFET switch can provide up to four groups of electronic switches, were used to control different circuit modules.

Affected MOSFET works, the electronic building blocks can be used to control the DC circuit, such as DC LED screen, etc., are not suitable for controlling the AC circuit.

Under extreme circumstances of the MOSFET switch can be used to control 100V / 33A DC circuit, but control is recommended not less than the minimum DC voltage 9V.

The circuit is connected at one end of the wire is slightly controlled some trouble. To control a 12V LED lights, for example,

First, the positive (+) and negative (-) between the connected power;

Then connect the positive LED lights with the module connected to the positive (+),

LED lights with the anode connected to the switch 1 (S1) on;

If there are other LED lights with the need to control,

Just the same cathode lights with LED module is connected to the positive (+),

LED lights with the negative electrode in turn is connected to the switch 2 (S2), switch 3 (S3), the switch 4 (S4) on;

Connection control side is much simpler,

We only need a sensor cable,

The corresponding control port Arduino sensor expansion board connected, you can control the 12V LED lights brought by Arduino.

Experiment, we picked up two LED lights.

Test codeas follows :


int s1Pin = 6;
int s2Pin = 7;

void setup() {
pinMode(s1Pin, OUTPUT);
pinMode(s2Pin, OUTPUT);
}

void loop() {
int i;

digitalWrite(s1Pin, HIGH);
digitalWrite(s2Pin, HIGH);
delay(500);

digitalWrite(s1Pin, LOW);
digitalWrite(s2Pin, LOW);
delay(500);

for (i = 0; i < 10; i ++) {
digitalWrite(s1Pin, HIGH);
delay(500);
digitalWrite(s1Pin, LOW);
delay(500);
}

for (i = 0; i < 100; i ++) {
digitalWrite(s2Pin, HIGH);
delay(50);
digitalWrite(s2Pin, LOW);
delay(50);
}
}


Package included:

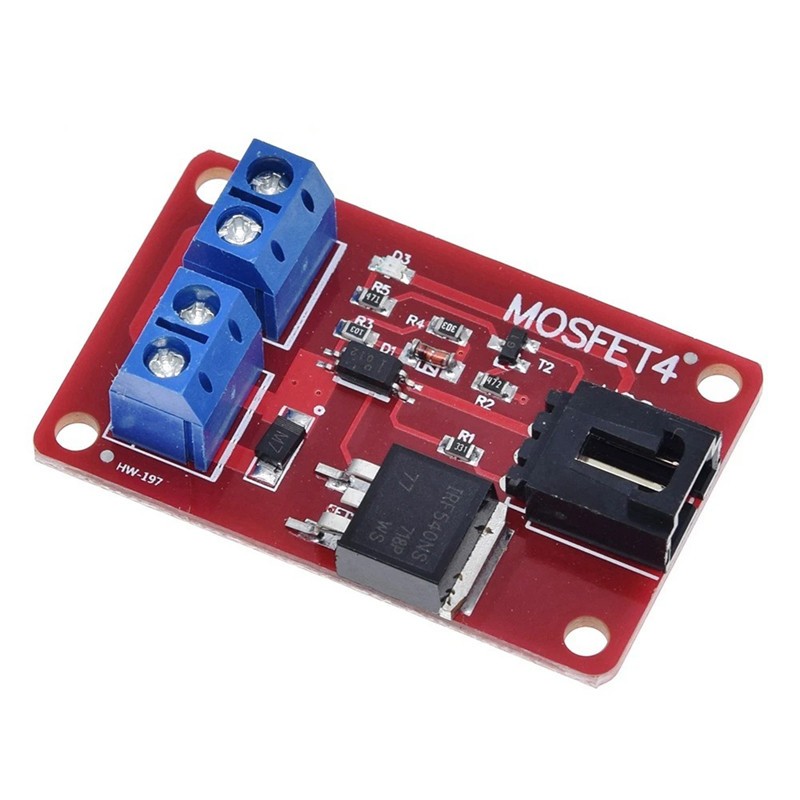

1pcs x  1 Channel 1 Route MOSFET Button IRF540 + MOSFET Switch Module for Arduino TOP
