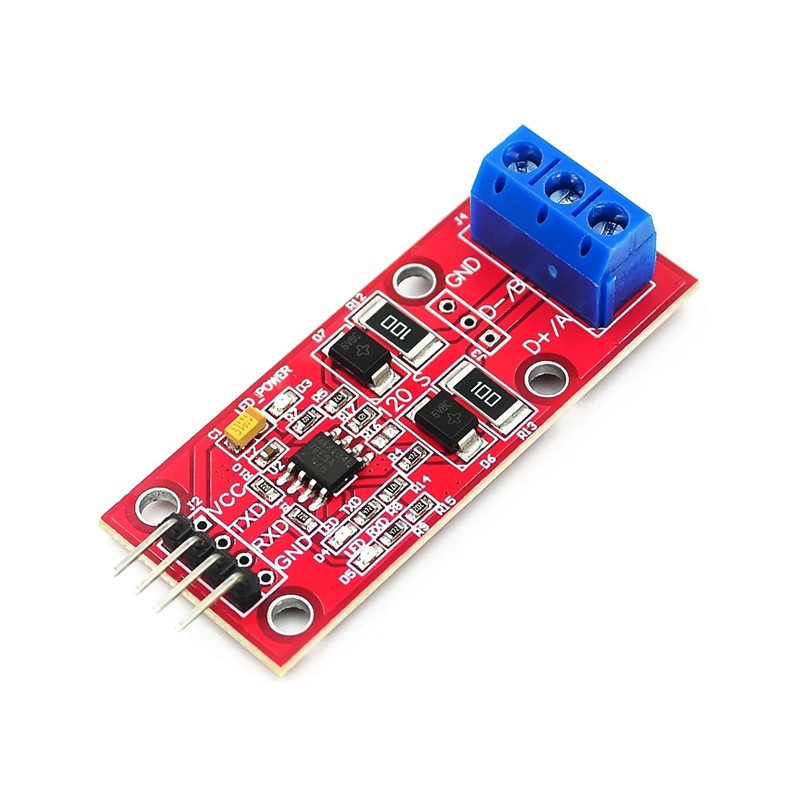

Modul convertor MAX3485 TTL la RS485 MCU cu protectie ESD

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

1. Toate cipurile pe care le garantăm sunt cipuri industriale de marcă, noi și originale, iar transmisia pe distanțe ultra lungi poate ajunge până la mii de metri.

2. Protecție ESD cu pozitiv și negativ de 15KV

3. Cipul are un driver cu rată de oscilație limitată pentru a reduce EMI și reflexia semnalului cauzată de cabluri cu potrivire terminală inadecvată, astfel încât rata de transmisie a semnalului fără defecte să ajungă până la 500 kbps.

4. Cu 1/4 încărcătură unitară a impedanței de intrare a receptorului, suportă comunicația multi-mașină pentru nu mai mult de 128 de dispozitive pe bus.

5. Temperatura de operare a cipului industrial poate atinge de la -40 ℃ la +85 ℃.

6. Acest modul poate fi schimbat în timpul funcționării, și nu va exista fenomenul de conectare a semnalului la schimbarea altor cipuri 485.

7. Alimentarea folosește un condensator electrolitic patch-on-aluminium, și utilizează condensatori dubli pentru filtrarea alimentării la frecvențe înalte și joase.

8. Performanță excelentă de protecție la supratensiune cu diodă de supresie tranzitorie dublă

9. Utilizează rezistență electronică de protecție de 10Ω și design patch pentru a îmbunătăți integritatea semnalului de 485

10. Are terminale și găuri de plumb pentru sudură, convenabile pentru depanare și fixarea cablajului. Sudura plumbului poate îmbunătăți fiabilitatea semnalului.

11. Semnalele RS485 și TTL sunt toate conectate pe o singură parte pentru a asigura calitatea semnalului și a îmbunătăți integritatea semnalului.

12. Răspândește cupru pe o suprafață largă pentru a preveni interferențele semnalului

13. Găurile de sudură ale plăcii cu înfășurare au un spațiu de 2.54, convenabil pentru dezvoltarea secundară

14. Are găuri de șurub M3, care sunt în prezent utilizate în mod obișnuit, și sunt ușor și fiabil de instalat

15. Cu rezistență electronică de terminare de 120Ω, scurtcircuitul R16 poate activa rezistența electronică de terminare

16. Cu indicatoare luminoase pentru alimentare, RXD și TXD, puteți avea o vedere panoramică asupra stării de trimitere și primire

17. Pinul de Colț este scos în exterior, ceea ce este convenabil pentru testare

18. Suportă controlul semnalului de 3.3V și 5V, compatibilitate puternică

Descriere în limba engleză:

1. All chips we guarantee are imported industrial chips of brand new & original, and the transmission of ultra distance can reach up to thousands of meters.

2. ESD protection with positive and negative 15KV

3. The chip has a limited swing rate driver to reduce EMI and signal reflection caused by inappropriate terminal matching cables, thus making the signal transmission rate of zero defect up to 500 kbps.

4. With 1/4 unit load of the receiver input impedance, support multi-machine communication to is not more than 128 devices on the bus.

5. industrial chip operating temperature can reach-40 ℃ to +85 ℃.

6. This module can be hot-swap, and there will be no signal plug-in phenomenon hot-swap other 485 chips.

7. The power supply uses a patch-on-aluminum electrolytic capacitor, and uses double capacitors for high and low frequency power supply filtering.

8. Excellent overvoltage protection performance with dual transient suppression diode

9. Use 10Ω current to protect electronic resistance and patch design to improve signal integrity of 485

10. It has terminals and welding lead holes, which are convenient for debugging and fixing wiring. Welding lead can improve signal reliability.

11. RS485 and TTL signals are all connected on one side to ensure signal quality and improve signal integrity.

12. Spread copper in a large area to prevent signal interference

13. Wire-wrap board welding holes with 2.54 spacing are convenient for your secondary development

14. It has M3 screw holes which are commonly used at present, and is easy and reliable to install

15. With 120Ω termination electronic resistance, short circuit R16 can enable termination electronic resistance

16. With power supply, RXD and TXD signal indicator lights, you can have a panoramic view of the sending and receiving status

17. The Corner Pin leads out, which is convenient for testing

18. Support 3.3V and 5V signalling control, strong compatibility
