Modul de egalizare pentru incarcare baterie acumulator litiu BMS 4S - 4.2V, 66mA

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

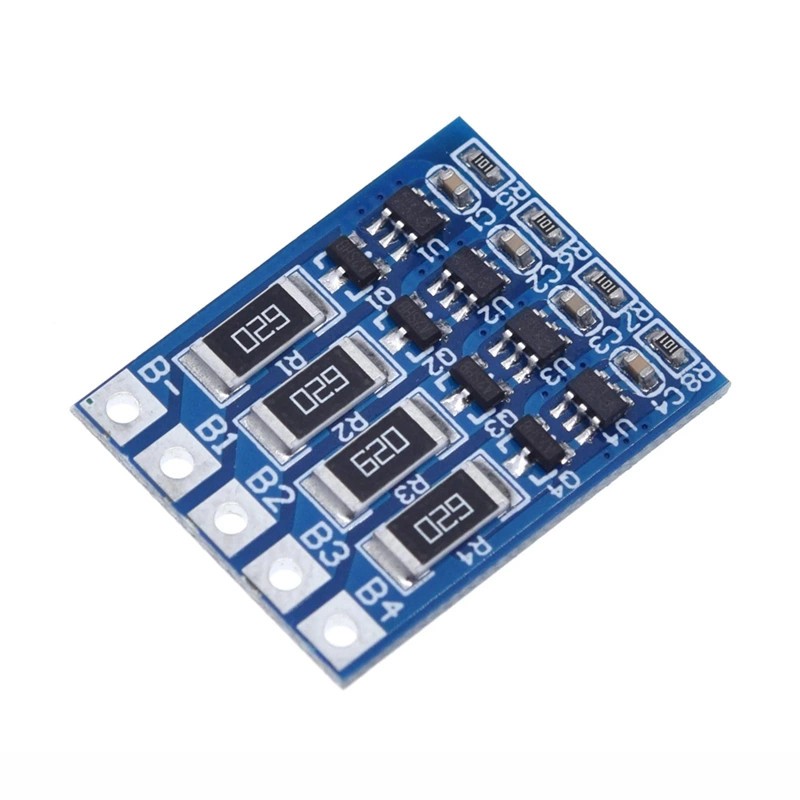

Descrierea Plăcii de Echilibrare pentru Pachetul de Baterii Li-ion

Placa de echilibrare este adecvată pentru pachetele de baterii li-ion cu BMS care nu au funcție de echilibrare.

Aceasta permite încărcarea echilibrată a bateriilor li-ion, asigurându-se că toate celulele din pachet sunt încărcate simultan.

Notă: Placa de echilibrare trebuie folosită împreună cu un BMS care nu dispune de funcție de echilibrare.

Parametri:

Tensiunea de echilibrare pentru fiecare celulă individuală: 4.2V

Curentul de echilibrare pentru fiecare celulă individuală: 66mA

Dimensiuni: L 25mm * W 22mm

Echilibrarea este doar o funcție auxiliară, care intervine când celulele sunt încărcate, asigurându-se că fiecare celulă din serie atinge aceeași tensiune.

Când o celulă atinge 4.2V și celelalte nu, tensiunea acelei celule va fi descărcată pentru a aștepta ca celelalte celule să ajungă la același nivel.

Notă:

Diferențele de rezistență internă a bateriei trebuie să fie în limita a 5 milliohm, tensiunea să varieze în limitele a 0.03 V, iar capacitatea să varieze în limita a 50 mA.

Tensiunea de întrerupere se stabilește conform setărilor BMS.

Placa de echilibrare începe să echilibreze când o celulă atinge 4.2V.

Tensiunea de întrerupere se bazează pe setările BMS, dar este ideal ca tensiunea de întrerupere BMS să fie mai mare de 4.25V.

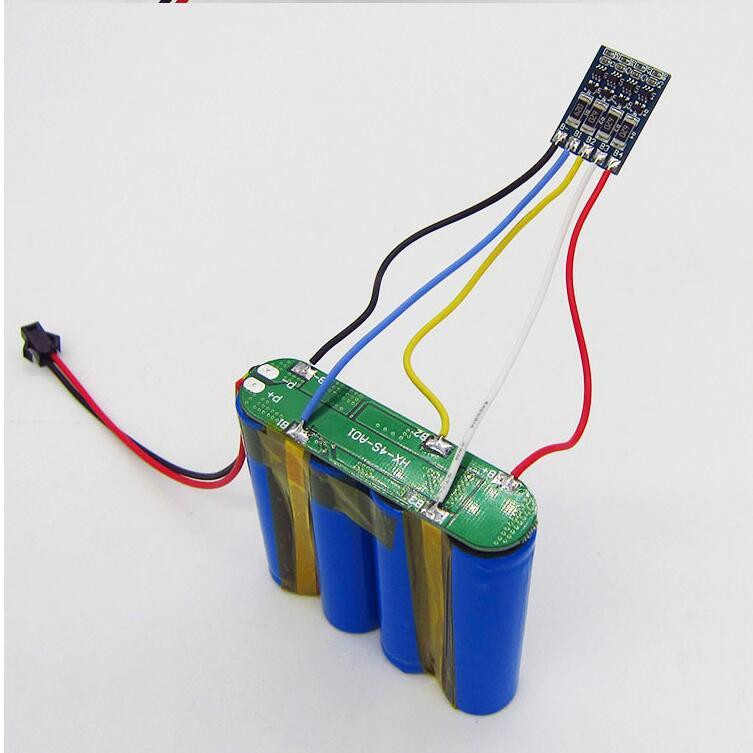

Instrucțiuni de conectare pentru 4S:

B4+: Conectează la polul pozitiv al bateriei;

B3+: Conectează la punctul dintre bateria 1 și bateria 2;

B2+: Conectează la punctul dintre bateria 2 și bateria 3;

B1+: Conectează la punctul dintre bateria 3 și bateria 4;

B-: Conectează la polul negativ al bateriei.

Descriere în limba engleză:

The balance board is suitable for  the li-ion battery pack BMS WHICH without  balance function, so as to  equalizing charge lithium battery charge function, make the battery pack each series charge at the same time.

Note:The balancing board must need BMS to use together,and the BMS is without balancing function

Parameter:

Balance Voltage for each single cell: 4.2V

Balance current for each single cell: 66mA

Size: L 25mm * W 22mm

Balancer is just a Auxiliary function,

The balancing means when the battery charging, each series battery need with the same voltage.when ONE cell voltage get 4.2V, the other cells not, the first cell voltage will discharge to wait the other cells rising to the same level.

Note:

battery internal resistance differences within 5 milliohm, voltage within 0.03 V voltage, capacity vary within 50 ma

Cut-off  Voltage is according to the BMS setting.


Note:

The balancer starts balancing when the one cell get 4.2V,

The Cut-off  Voltage is according to the BMS setting, but the bms cut-off voltage needs more than 4.25V which is much better.


4S  Conection instruction:

B4+    Connect battery positive

B3+    Connect the point between battery 1 and battery 2

B2+    Connect the point between battery 2 and battery 3

B1+    Connect the point between battery 3 and battery 4

B-     Connect battery negative
