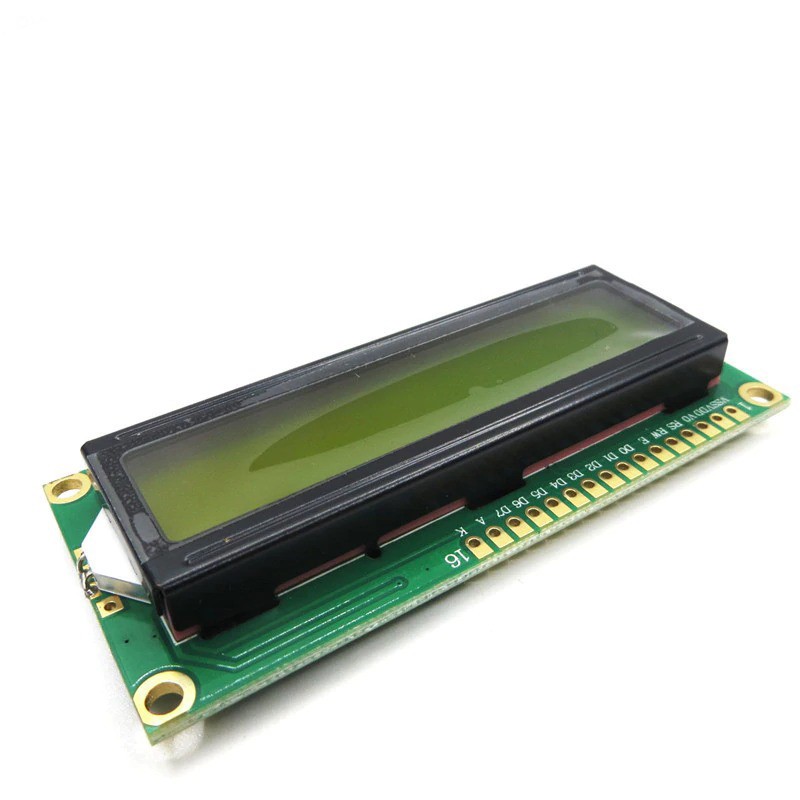

Modul LCD Display 1602 16X2 caractere Arduino afisaj: GALBEN-VERDE (d.841)

Modulul LCD 2004 afiseaza 2 linii a cate 16 de caractere. Este ideal pentru proiecte de electronica ce au de afisat mai multa informatie. Acesta poate fi folosit cu usurinta si în conditii de iluminare joasa deoarece are si lumina de fundal.De asemenea lumina de fundal trebuie protejata printr-o rezistenta sau un potentiometru de 2k. Pentru reducerea pinilor folositi la legarea LCD-ului la controler se poate folosi un modul I2C.

Tensiune de alimentare: 5V;

Curent: 2 mA;

Tensiune alimentare backlight: 4.2V;

Curent lumina de fundal: 250mA (MAX).

EXEMPLU PRACTIC

Pentru acest exemplu vom folosi pe langa un LCD2004, un modul i2c pentru LCD-uri, o placuta Arduino Mega (sau Uno) si o sursa de alimentare.

1. Asamblarea dispozitivelor

In prima faza vom asigura conexiunile intre dispozitive ca in imaginea de mai jos

1. Verificam adresa i2c in Arduino IDE cu ajutorul codului din sectiunea "Descarcari"
2. Adaugam si libraria pentru LCD,care de asemenea se gaseste la "Descarcari", dupa care deschidem un exemplu din acea librarie, modificam adresa cu cea gasita anterior si incarcam programul.

CONEXIUNI

pin 1: Vss;

pin 2: Vdd;

pin 3: Vo - contrast LCD (între Vss și Vdd V);

pin 4: RS;

pin 5: R/W;

pin 6: E - enable;

pin 7 - 14: DB0 - DB7;

pin 15: V+ backlight;

pin 16: V- backlight
