Modul masurare distanta ultrasonic cu afisaj digital pentru HC-SR04 Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

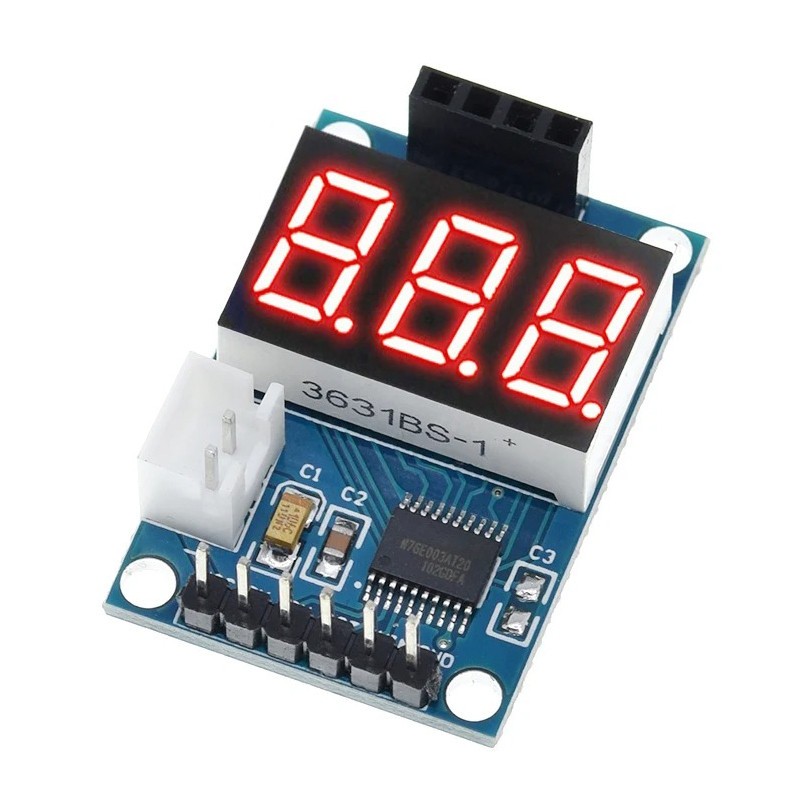

Acest modul adoptă un MCU de 8 biți ca cip principal de control, poate fi aplicat în măsurarea distanței, testând performanța modulului ultrasonic HC-SR04.

Și suportă afișarea pe port serial și afișarea pe tub digital.

Funcție:

1. Pe placă microprocesor STM8S103 de înaltă performanță

2. Cu afișare pe tub digital

3. Ieșire de date pe port serial

4. Distanță de măsurare validă: 3-400cm

5. Unitatea de afișare: cm

6. Eroare maximă: 5V

Introducere în hardware:

1. Dimensiunea plăcii: 24.2*35.1mm

2. VCC, GND: interfață de alimentare 5V

3. Soclu alb de 2.54mm: interfață de alimentare 5V

4. TX: pin de transmisie serială al modulului

5. RX: pin de recepție serială al modulului

6. NRST, SWIN: port prestabilit de descărcare a programului STM8

Utilizare:

1. Distanța măsurată poate fi afișată prin tub digital și port serial Afișare Tub Digital: conectați direct modulul ultrasonic, conectați la alimentare 5V

2. Port Serial: conectați modulul ultrasonic, VCC, TX, RX, GND se conectează respectiv la 5V, RX, TX, GND al modulului USB la TTL; rata de baud pentru comunicația serială 9600, formatul de ieșire "D:XXX\r\n", XXX reprezintă distanța, unitatea este cm
Notificare:

1. Când se măsoară distanța, zona obiectului măsurat trebuie să nu fie mai mică de 0.5 metri pătrați, și trebuie să fie netedă și cu o reflectivitate puternică; altfel, va afecta rezultatul testului

2. Distanță de măsurare validă: 3-400cm; dacă este mai lungă decât acest interval, va duce la date incorecte sau afișare 000

Descriere în limba engleză:

This module adopts 8 bit MCU as main control chip, it can be applied in distance measurement, testing HC-SR04 ultrasonic module performance.

And it supports serial port display and digital tube display.

Function:

1. Onboard STM8S103 high performance microprocessor

2. With digital tube display

3. Serial port data output

4. Valid Measurement Distance: 3-400cm

5. Display Unit: cm

6. Max Error: 5V

Hardware Introduction:

1. Board Size: 24.2*35.1mm

2. VCC, GND: 5V power interface

3. 2.54mm White Socket: 5V power interface

4. TX: module serial port transmit pin

5. RX: module serial port receive pin

6. NRST, SWIN: preset STM8 program download port

Usage:

1. The measurement distance can be displayed via digital tube and serial port Digital Tube Display: directly plug in the ultrasonic module, connect 5V power

2. Serial Port: plug in ultrasonic module, VCC, TX, RX, GND respectively connects 5V, RX, TX, GND of USB to TTL module; serial port communication baud rate 9600, output format "D:XXX\r\n", XXX represents distance, unit is cm
Notice:

1. When measuring the distance, the area of measured object should be no less than 0.5 square meter, and it should be smooth and has strong reflectivity; otherwise, it will affect the test result

2. Valid Measurement Distance: 3-400cm; if longer than this range, it will lead to incorrect data or 000 display
