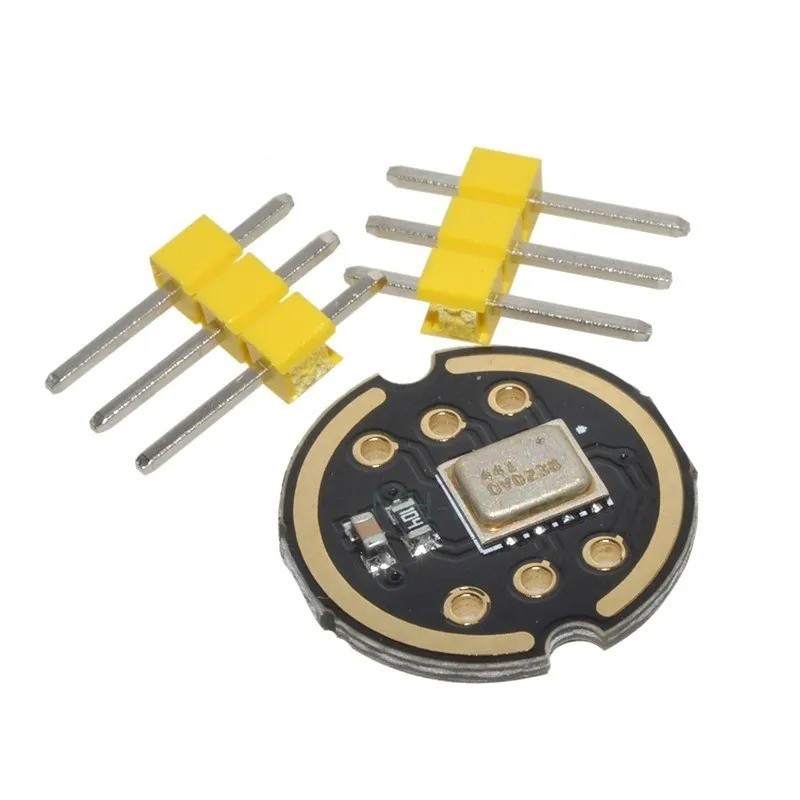

Modul microfon omnidirectional INMP441 MEMS cu interfata I2S pentru ESP32

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

INMP441 este un microfon MEMS omnidirecțional de performanță înaltă, cu consum redus, ieșire digitală, cu port în partea de jos.

Soluția completă INMP441 constă dintr-un senzor MEMS, condiționare a semnalului, convertor analog-digital, filtru anti-aliasing, managementul energiei și interfață standard I2S de 24 de biți.

Interfața I2S permite INMP441 să fie conectat direct la procesoare digitale cum ar fi DSP-urile și microcontrolerele fără necesitatea unui codec audio pentru utilizare în sistem.

INMP441 are un raport semnal-zgomot ridicat și este o alegere excelentă pentru aplicații în câmp apropiat.

INMP441 are o răspuns în frecvență lată și plată, rezultând într-o definiție înaltă a sunetului natural.

Caracteristici produs:

1. Interfață digitală I2S cu date de înaltă precizie de 24 de biți

2. Raport semnal-zgomot ridicat este 61 dBA

3. Sensibilitate înaltă - 26 dBFS

4. Răspuns în frecvență stabil de la 60 Hz la 15 kHz

5. Consum redus de energie: consum curent scăzut 1.4 mA

6. PSR înalt: -75 dBFS

Definiție interfață:

SCK: Ceas de date serial pentru interfața I2S

WS: Selecție cuvânt de date serial pentru interfața I2S

L/R: Selecție canal Stânga/Dreapta. Când este setat pe nivel scăzut, microfonul emite un semnal pe canalul stâng al cadrului I2S. Când este setat pe nivel înalt, microfonul emite semnale pe canalul drept

SD: Ieșire de date serial a interfeței I2S.

VCC: Alimentare intrare, 1.8V la 3.3V.

GND: masă de alimentare

Acest produs oferă tutoriale pentru utilizarea modulelor ESP32 cu funcționalitate I2S.

Conectare la ESP32:

INMP441 ESP32

SCK >> GPIO14

SD >> GPIO32

WS >> GPIO15

L/R >> GND

GND >> GND

VDD >> VDD3.3

Care este diferența între un microfon omnidirecțional și un microfon unidirecțional:

În primul rând, trebuie înțeles că divergența sunetului este în toate direcțiile. O persoană vorbește și sunetul se răspândește în aer.

Cât de departe poate ajunge depinde de mulți factori.

1. Microfonul direcțional, raza generală de captare este foarte mică, 30 cm este o valoare mare, utilizare unică, plasat la gură, calitatea sunetului este foarte bună, deoarece nu este captat din nou.

Forma este în general de tip gât de lebădă, un băț, un băț curbat, spre gura ta, direcțional, doar ascultă vocea ta.

Cu un microfon punctual, sensibilitatea este limitată la un anumit interval. Sensibilitatea prea mare, cauzând fluierături ascuțite, etc., implică multe alte dispozitive

De ce nu se face o rază de captare mai mare, există un motiv. Mai târziu

2. Microfonul omnidirecțional, raza generală de captare este foarte mare, un metru, doi metri, trei metri, cinci metri există, comparativ cu zece centimetri, acest nivel este foarte diferit, nu este doar captarea vocii unei persoane, ci a mai multor persoane, cinci șase, șapte opt sau chiar zece.

Microfoanele omnidirecționale sunt foarte sensibile,
Raza de captare a microfonului omnidirecțional este prea mare, și va capta și mai mult zgomot ambiental, deci calitatea sunetului nu este la fel de bună ca a microfonului punctual, decât dacă faceți o reducere bună a zgomotului. Există cu siguranță o diferență între utilizarea colectivă și serviciul pentru o singură persoană.

Dar microfonul omnidirecțional are un beneficiu, cablarea este simplă, nu unul câte unul. Potrivit pentru întâlniri mici, întâlniri ad-hoc, unele discuții la distanță, operațiuni la distanță.

3. Microfonul punctual suportă în general amplificarea locală,
Microfoanele omnidirecționale în general nu suportă amplificarea locală.

Trebuie remarcat că, din cauza acestei sensibilități înalte, fluierătul amplificării locale este foarte înspăimântător, și tehnologia actuală este dificil de tratat.

Descriere în limba engleză:

The INMP441 is a high performance, low power, digital output, omnidirectional MEMS microphone with bottom port.

The complete INMP441 solution consists of a MEMS sensor, signal conditioning, analog to digital converter, anti-aliasing filter, power management and industry standard 24-bit I2S interface.

The I2S interface allows the INMP441 to be directly connected to digital processors such as DSPs and microcontrollers without the need for an audio codec for use in the system.

The INMP441 has a high signal-to-noise ratio and is an excellent choice for near field applications.

The INMP441 has a flat wideband frequency response that results in high definition of natural sound.

Product Features:

1. Digital I2S interface with high precision 24-bit data

2. High signal to noise ratio is 61 dBA

3. High sensitivity - 26 dBFS

4. Stable frequency response from 60 Hz to 15 kHz

5. Low power consumption: low current consumption 1.4 mA

6. High PSR: -75 dBFS

Interface definition:

SCK: Serial data clock for I2S interface

WS: Serial data word selection for I2S interface

L/R: Left/Right channel selection.

When set to low, the microphone outputs a signal on the left channel of the I2S frame.

When set to high level, the microphone outputs signals on the right channel

SD: Serial data output of the I2S interface.

VCC: Input power, 1.8V to 3.3V.

GND: power ground

This product provides tutorials for using ESP32 modules with I2S functionality.

Connect to ESP32:

INMP441 ESP32

SCK >> GPIO14

SD >> GPIO32

WS >> GPIO15

L/R >> GND

GND >> GND

VDD >> VDD3.3

What is the difference between an omnidirectional microphone and a unidirectional microphone:

First of all, I understand that the sound divergence is all-round. One person speaks and diverge in the air.

As for how far it can pass, it depends on many factors.

1.directional microphone, the general pickup radius is very small, 30 cm is a big one, single use, put it on the mouth, the sound quality is very good, because it is not picked up again.

The shape is generally goose neck wheat, a rod, a curved rod, to your mouth, directivity, just listen to your voice.

With a single-point microphone, the sensitivity is limited to a certain range. Sensitivity is too high, causing sharp whistling, etc., involving many other devices

As for why not make a big pickup radius, there is a reason. Later

2. Omnidirectional microphone, the general pickup radius is very large, one meter two meters three meters five meters have, compared with ten centimeters, this level is very different, it is not just picking a person\'s voice, but Multiple people, five six, seven eight or even ten.

Omnidirectional microphones are highly sensitive,
The omnidirectional microphone pickup radius is too large, and it will also pick up more ambient noise, so the sound quality is not as good as the single-point microphone, unless you do a good noise reduction. There is definitely a difference between collective use and single-person service.

But omnidirectional wheat has a benefit, the wiring is simple, not one by one. Suitable for small meetings, ad hoc meetings, some remote discussions, remote operations.

3. Single-point wheat generally supports local amplification,
Omnidirectional microphones generally do not support local amplification.

It should be noted that because of such high sensitivity, the local amplification whistling is very scary, and the current technology is difficult to deal with.

Package Included:
1x INMP441 Omnidirectional Microphone Module MEMS I2S Interface for ESP32
