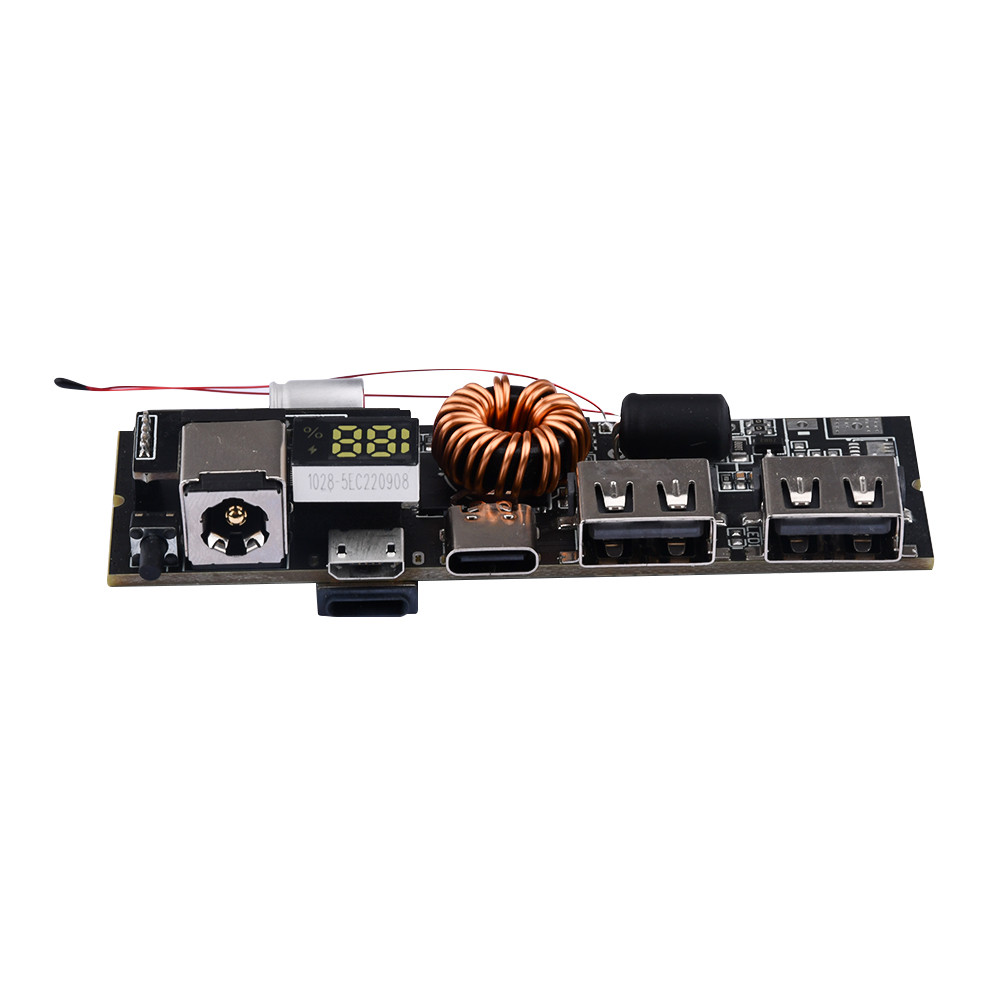

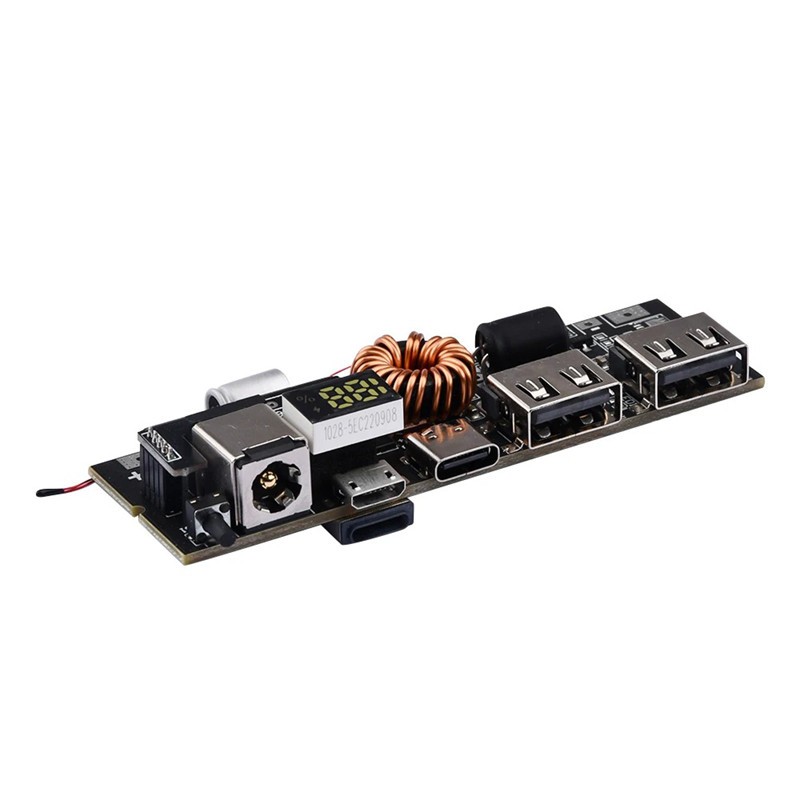

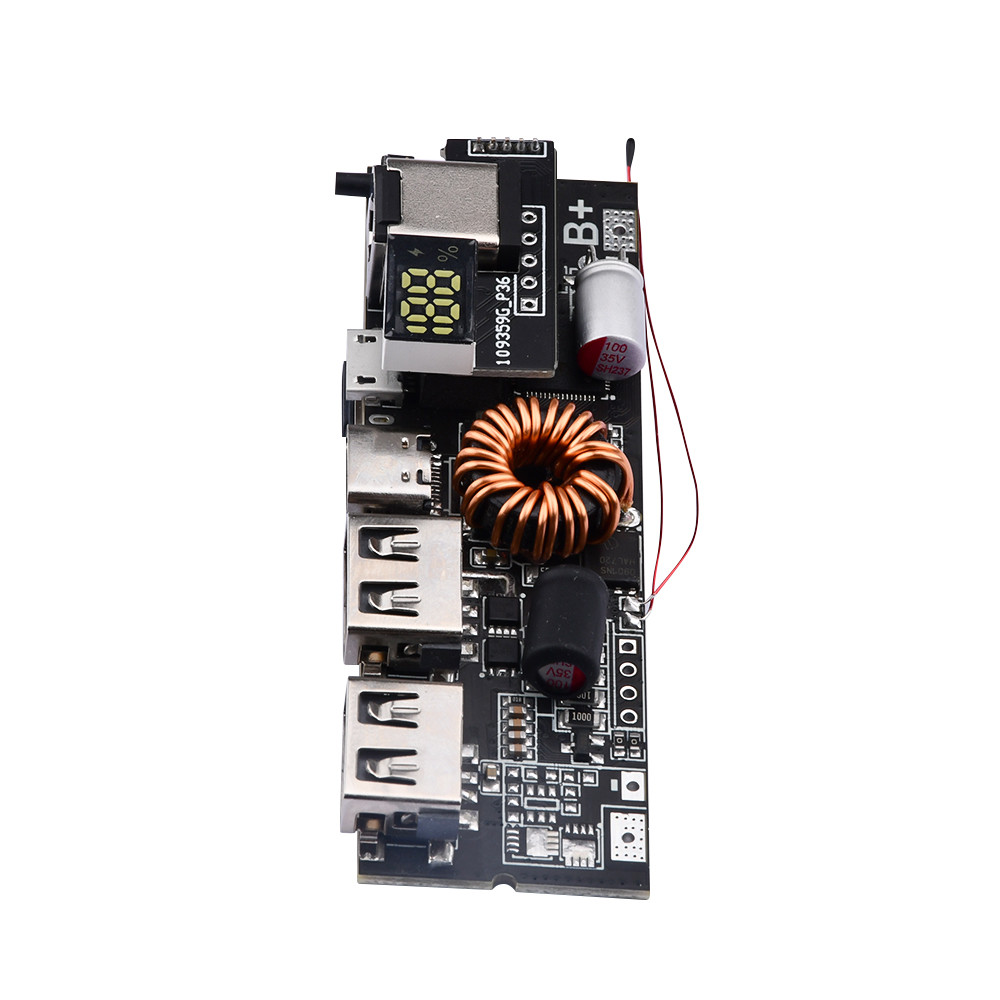

Modul pentru Power bank cu Type-C QC4.0 QC3.0 PD Dual USB & microUSB BMS 5S 100W

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Design multi-interfață cu 5 porturi USB, Type-C, Lightning, MicroUSB, Type-A1, Type-A2.

Ușor de utilizat, cu o gamă largă de aplicații

Eficiență înaltă și fiabilitate

Modul portabil de alimentare mobilă

Afișaj putere cu tub Nixie

Parametrii produsului:

Tip baterie: baterie litiu polimer

Putere maximă de ieșire: 65W

Implicit este afișajul de putere cu tub Nixie

Placa de bază are în mod implicit 5 porturi USB, Type-C, Lightning, MicroUSB, Type-A1 și Type-A2

În plus, portul DC poate încărca doar și nu poate descărca, intrare 5-12V

Lightning suportă intrare de încărcare rapidă PD2.0

Type-C suportă intrare de încărcare rapidă AFC/FCP/SCP/VOOC/PD3.0/PD2.0

Suportă ieșire de încărcare rapidă PPS/PD3. O/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP

Type-A1/Type-A2 suportă ieșire de încărcare rapidă Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP

MicroUSB suportă intrare de încărcare rapidă AFC/FCP/SCP

Type-C suportă încărcare rapidă bidirecțională de intrare și ieșire

Intrarea suportă tensiuni de 5V/9V/12V/15V/20V

Ieșirea PPS suportă 3.3V-21V/3A

Ieșirea PD3.0/PD2.0 suportă 5V3A/9V3A/12V3A/15V3A/20V5A

Ieșirea QC2.0 suportă 5V3A/9V3A/12V3A

QC3.0 suportă tensiune de ieșire de 5V-12V, 200mV/Pas

Ieșirea AFC suportă 5V3A/9V2A/12V2A

Intrarea suportă tensiuni de 5V/9V/12V

Ieșirea FCP suportă 5V3A/9V2A/12V1.5A

Intrarea suportă tensiuni de 5V/9V/12V

Ieșirea SCP suportă 5V4.5A și 10V2.2A

Intrarea suportă 5.5V3A

Suport ieșire VOOC 5V@4A

Suportă porturile Type-A1/Type-A2/Type-C pentru descărcare externă simultană

Maxim 5V@3A Pentru încărcare rapidă, vă rugăm să utilizați un singur port

Dimensiune produs: 72x27x6mm

Precauții:

1: Cablul care conectează bateria la placa de bază trebuie să poată suporta un curent de 10A, folosind cel puțin 1 metru pătrat de sârmă de cupru, și 1.5 metri pătrați de sârmă regulată.

Nu este nevoie să fie prea gros, dar nu poate fi prea subțire deoarece poate prezenta un pericol de siguranță. (Deoarece curentul terminal al bateriei este mare)

Se recomandă utilizarea sârmei 16AWG.

2: Placa de bază are propriul cip de protecție, care suportă doar 2-5 serii de baterii.

Șase serii de fosfat de litiu și fier necesită ca bateria să aibă propria sa placă de protecție, iar curentul de protecție la supracurent al plăcii de protecție încorporate trebuie să fie mai mare de 15A, altfel nu poate funcționa normal și va deteriora grav cipul plăcii de bază.

3: Datorită curentului excesiv la capătul bateriei, este necesar să se sudeze bateria cu sârmă grosă pentru testare.

Nu este posibil să se utilizeze cleme de crocodil pentru a prinde tampoanele de lipit pentru a testa încărcarea și descărcarea. Refuzăm serviciul post-vânzare dacă insistăm să facem asta.

4: Alegerea unei baterii poate folosi 18650, polimer, litiu ternar de 4.15V/4.2V/4.35V/4.4V și monomeri mari.

Capacitatea unei serii unice de baterii nu depășește 25000mAh, și afișarea capacității bateriei va fi inexactă dacă depășește limita.

Suportă fosfat de litiu și fier de 3.65V, dar nu suportă celule uscate de unică folosință, nichel hidrogen, nichel crom, baterie acid-plumb, etc.

Numărul minim de baterii este 2, maximul este 6, și tensiunea totală nu poate depăși 23V.

O singură serie de baterii trebuie să poată încărca și descărca un curent de cel puțin 10A. Dacă nu poate, vă rugăm să reduceți puterea și să o utilizați.

5: Placa de bază trebuie să aibă o capacitate presetată a bateriei, vă rugăm să consultați introducerea în detaliile.

6: Suportă încărcare rapidă OPO, încărcare super rapidă HW, și diferite protocoale au diferite niveluri de putere.

65W și 100W se referă la puterea protocolului PD, în timp ce VOOC este de 20W și SCP este de 22.5W. Vă rugăm să confirmați cerințele înainte de a plasa comanda.

Nu acceptăm sau suportăm returnarea telefonului dvs. dacă nu poate fi încărcat rapid.

Produsele sudate nu suportă returnări sau schimburi. (Telefoanele nesuportate sunt pentru că propriile lor protocoale nu sunt disponibile public și nu pot fi folosite de terți.)

7: Bateria conectată la această placă de bază trebuie să îndeplinească cerințele și să fie conectată în serie.

Dacă bateria dvs. este o capacitate regulată de curent scăzut singură sau mai multe baterii paralele, vă rugăm să consultați alte plăci de bază.

8: Cablul care conectează bateria la placa de bază trebuie să fie gros, și bateria trebuie să poată suporta un curent de peste 10A fără a genera căldură.

Atenție!

Produsul este destinat specialiștilor și persoanelor pasionate de electronică și nu include alte instrucțiuni de asamblare sau utilizare.

Descriere în limba engleză:

Multi interface design with 5 USB ports, Type-C, Lightning, MicroUSB, Type-A1, Type-A2.

Easy to use, with a wide range of applications

High efficiency and reliability

Portable mobile power module

Nixie tube power display

Product parameters:

Battery type: Lithium polymer battery

Maximum output power: 65W

The default is Nixie tube power display

The motherboard has 5 USB ports by default, Type-C, Lightning, MicroUSB, Type-A1, and Type-A2

In addition, the DC port can only charge and cannot discharge, input 5-12V

Lightning supports PD2.0 fast charging input

Type-C supports AFC/FCP/SCP/VOOC/PD3.0/PD2.0 fast charging input

Support PPS/PD3. O/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP fast charging output

Type-A1/Type-A2 supports Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP fast charging output

MicroUSB supports AFC/FCP/SCP fast charging input

Type-C supports bidirectional fast charging of input and output

Input supports 5V/9V/12V/15V/20V voltage

PPS output supports 3.3V-21V/3A

PD3.0/PD2.0 output supports 5V3A/9V3A/12V3A/15V3A/20V5A

QC2.0 output supports 5V3A/9V3A/12V3A

QC3.0 supports 5V-12V output voltage, 200mV/Step

AFC output supports 5V3A/9V2A/12V2A

Input supports 5V/9V/12V voltage

FCP output supports 5V3A/9V2A/12V1.5A

Input supports 5V/9V/12V voltage

SCP output supports 5V4.5A and 10V2.2A

Input supports 5.5V3A

VOOC output support 5V@4A

Support Type-A1/Type-A2/Type-C ports for simultaneous external discharge

Maximum 5V@3A For fast charging, please use single port

Product size: 72x27x6mm

Precautions:

1: The wire connecting the battery to the motherboard must be able to withstand a current of 10A, using at least 1 square meter of copper wire, and 1.5 square meters of regular wire.

There is no need to be too coarse, but it cannot be too fine as it can pose a safety hazard. (Because the battery terminal current is high)

It is recommended to use 16AWG wire.

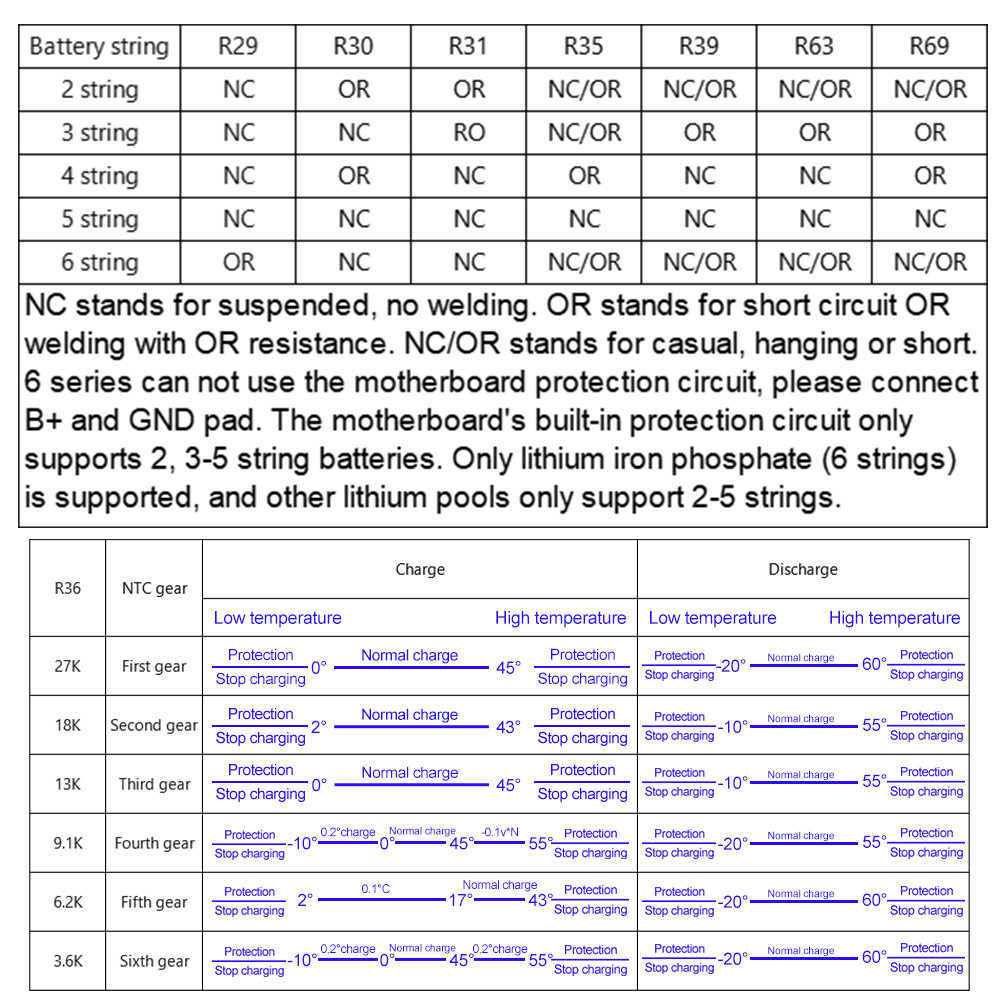

2: The mainboard has its own protection chip, which only supports 2-5 strings of batteries.

Six strings of Lithium iron phosphate require the battery to have its own protection board, and the over-current protection current of the built-in protection board must be greater than 15A, otherwise it cannot work normally and will seriously damage the mainboard chip.

3: Due to the excessive current at the battery end, it is necessary to solder the battery with thick wire to test.

It is not possible to use crocodile clamps to clamp the solder pads to test charging and discharging. We refuse after-sales service if we insist on doing so.

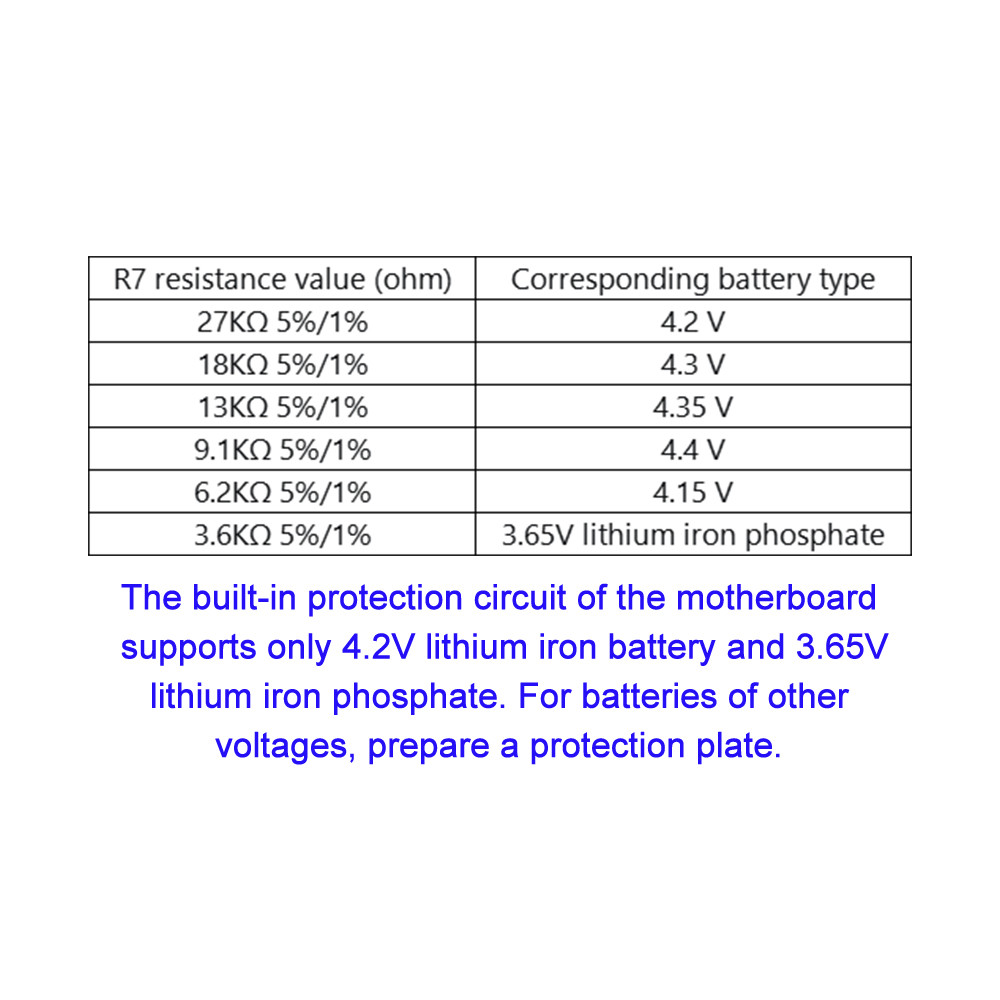

4: Choosing a battery can use 4.15V/4.2V/4.35V/4.4V 18650, polymer, ternary lithium batteries, and large monomers.

The capacity of a single series of batteries does not exceed 25000mAh, and the display of battery capacity will be inaccurate if it exceeds the limit.

It supports 3.65V Lithium iron phosphate, but does not support disposable Dry cell, nickel hydrogen, nickel chromium, lead acid battery, etc.

The minimum number of batteries is 2, the maximum number is 6, and the total voltage cannot exceed 23V.

A single string battery needs to be able to charge and discharge a current of at least 10A. If it cannot, please lower the power and use it.

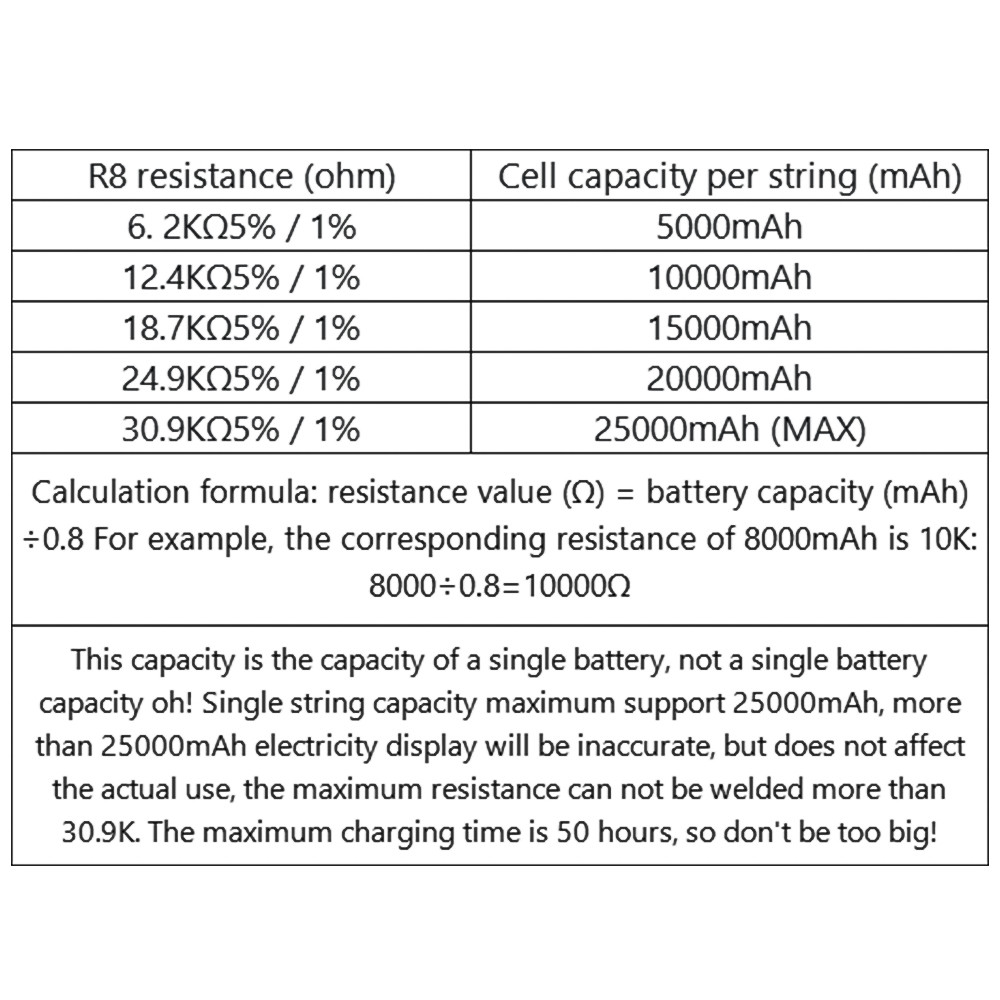

5: The motherboard must have a preset battery capacity, please refer to the introduction in the details.

6: Supports OPO flash charging, HW super fast charging, and different protocols have different power levels.

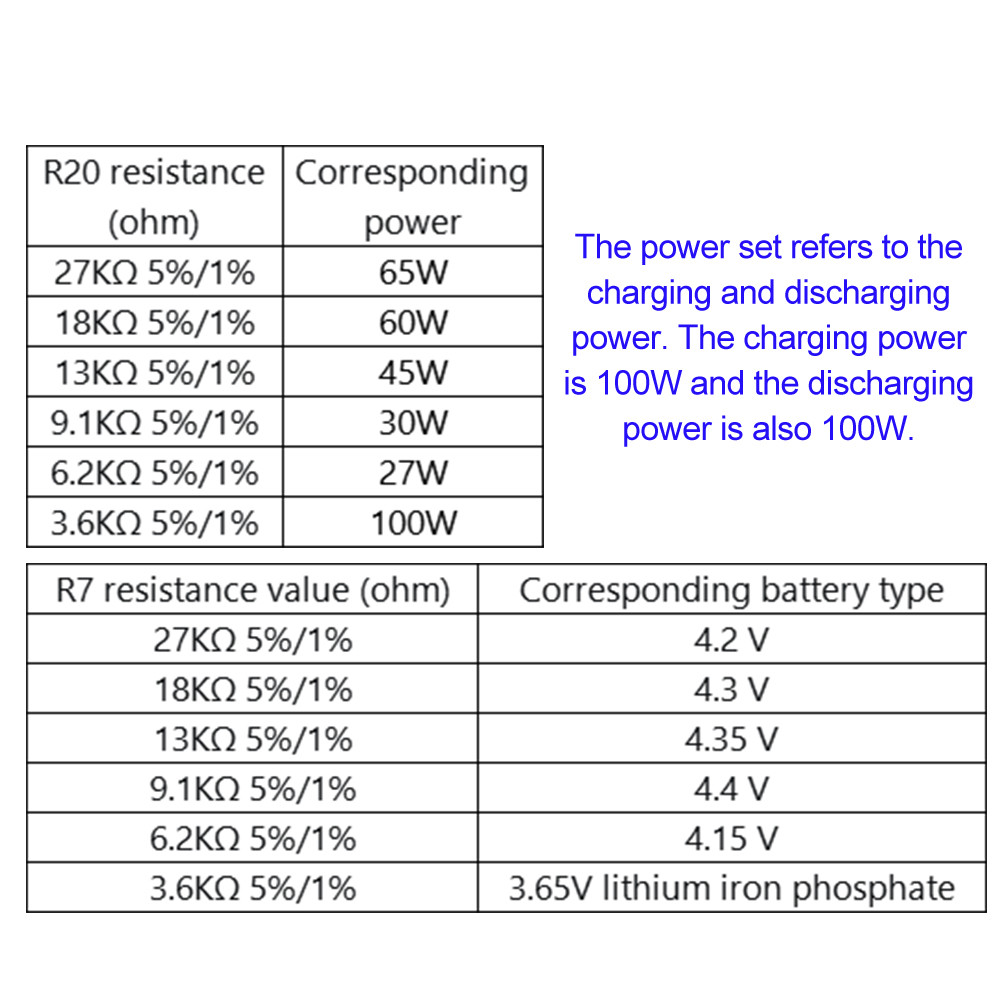

65W and 100W refer to the power of PD protocol, while VOOC is 20W and SCP is 22.5W. Please confirm the requirements before taking the order.

We do not accept or support the return of your phone if it cannot be quickly charged.

Welded products do not support returns or exchanges. (Unsupported phones are because their own protocols are not publicly available and cannot be used by third parties.)

7: The battery connected to this motherboard must meet the requirements and be connected in series.

If your battery is a regular capacity low current single or multiple parallel batteries, please refer to other motherboards.

8: The wire connecting the battery to the motherboard must be thick, and the battery must be able to withstand a current of over 10A without generating heat
