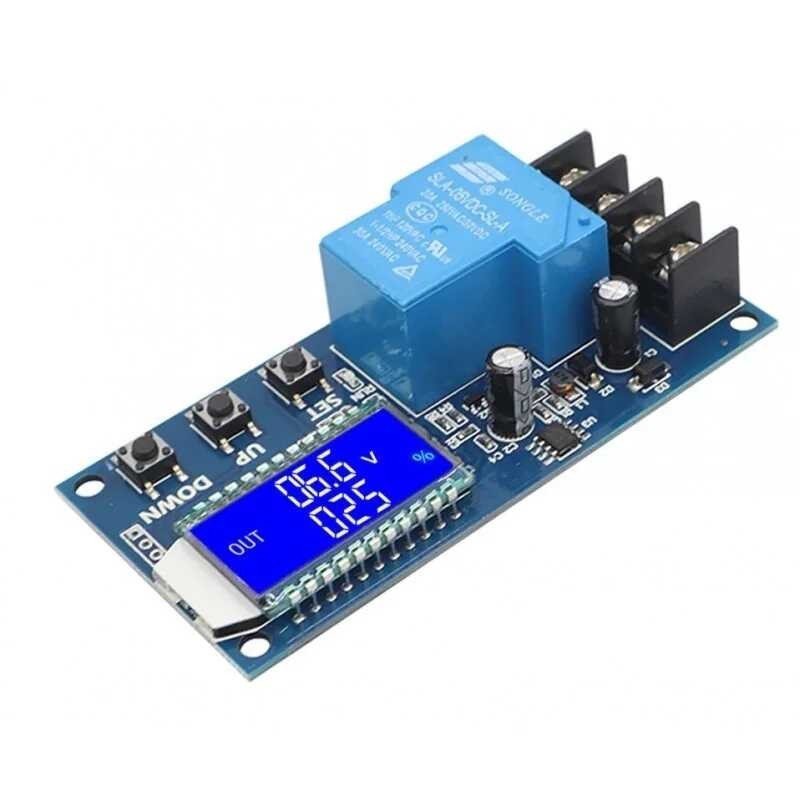

Modul protectie incarcare Litiu, 6-60V, 30A, Display, comunicare seriala

Modul de control automat al incarcarii acumulatorilor cu tensiuni cuprinse intre 6VDC si 60VDC, cu releu de 30A cu optocuplor, comunicare seriala si control timp de incarcare.

Acest modul doar face legatura intre incarcator si baterie, NU modifica in niciun fel tensiunea si curentul de alimentare. Tensiunea si curentul pe alimentare va trece prin releu atunci cand este activat si va incarca in mod direct bateria conectata.

Pentru a functiona, se seteaza tensiunea joasa la care modulul activeaza releul si permite incarcarea acumulatorului si tensiunea mare la care acumulatorul este incarcat, acest lucru ducand la oprirea releului si, implicit, nu mai permite incarcarea acumulatorului. Tensiunile respective sunt setate manual. Optional se poate seta si timpul maxim de incarcare, aceasta fiind o optiune de siguranta. O data setat si conectata alimentarea si bateria, acumulatorul se va incarca si descarca in mod continuu intre tensiunile setate.

Important: luati in calcul caderea de tensiune pe acumulator si rezistenta firelor cand setati valorile minime si maxime. O diferenta prea mica intre tensiunea "incarcat" si tensiunea "descarcat" poate induce un comportament de cuplare/decuplare rapida a releului. Acelasi lucru este valabil si in cazul in care curentul de incarcare este prea mare. Exemplu: Daca se seteaza tensiunea de incarcare de 20V iar tensiunea de descarcare 19V, daca atunci cand acumulatorul a atins 20V si la decuplarea incarcarii tensiunea ajunge instant la 19V, releul se va activa si dezactiva in cicluri rapide.

Suporta orice fel de baterie ce are tensiuni cuprinse intre 6 si 60VDC (Litiu, Plumb, etc...).

Afisajul arata tensiunea acumulatorului, timpul de incarcare si procentajul bateriei. Procentajul este calculat dupa urmatoarea formula: Procentaj=tensiune baterie/(tensiune HI - tensiune LOW).

Daca nu este detectata nicio baterie conectata va fi afisat mesajul NbE.

Functionare:

- Control incarcare automat: Se seteaza tensiunea HIGH (UP) si tensiunea LOW (dn). Cand tensiunea bateriei ajunge la HIGH, releul este decuplat. Cand tensiunea bateriei ajunge la LOW, releul este cuplat si incarcarea are loc.

- Functie control timp incarcare: In setari, in afara de "UP" si "dn" exista si a treia setare OP pentru timp. Acesta este dezactivat in mod normal (--:--h) iar setarea acestuia activeaza functia de timp. O data setat, cand tensiunea ajunge la LOW, incarcarea este permisa si timerul incepe ceasul. Daca, in timp ce timerul functioneaza, tensiune baterie>=HIGH, releul este dezactivat iar daca timpul OP s-a terminat si tensiune baterie<HIGH, releul este dezactivat si apare eroarea H:ER pentru a aminti ca timpul setat a oprit incarcarea.

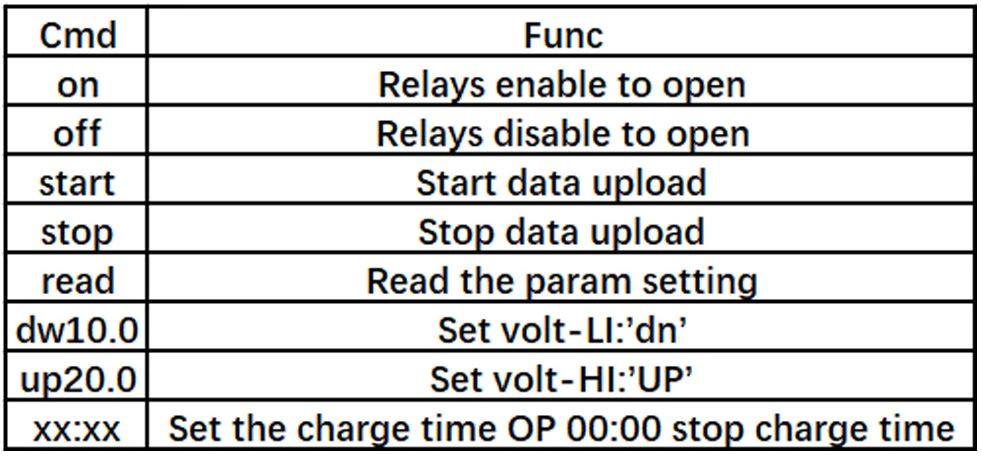

- Setari comunicare seriala: Modulul suporta comunicare seriala. UART: 9600,8,1.

Format mesaj UPLOAD: Tensiune baterie + Procentaj baterie + Timp incarcare + Status incarcare

Exemplu: 12.0V,020%,00:10,OP

- Pentru a porni modulul, o data setate tensiunile, se apasa scurt DOWN.

- Apasarea scurta a UP in timpul functionarii comuta intre procentaj baterie si timp.

- Apasarea scurta a SET afiseaza parametrii setati.

- Apasarea lunga a SET intra in modul de setare, urmand a apasa scurt SET pentru a comuta intre valorile setate si apasrea UP si DOWN schimba valorile (apasare lunga pentru schimbare rapida).

Specificatii:

Tensiune alimentare: 6 - 60VDC

Tesniune controlata: 6 - 60VDC

Tip iesire catre baterie: Tensiune intrare (Direct Output)

Acuratete tesniune controlata: 0.1V

Curent maxim releu: 30A

Dimensiuni mm: 79 x 42mm

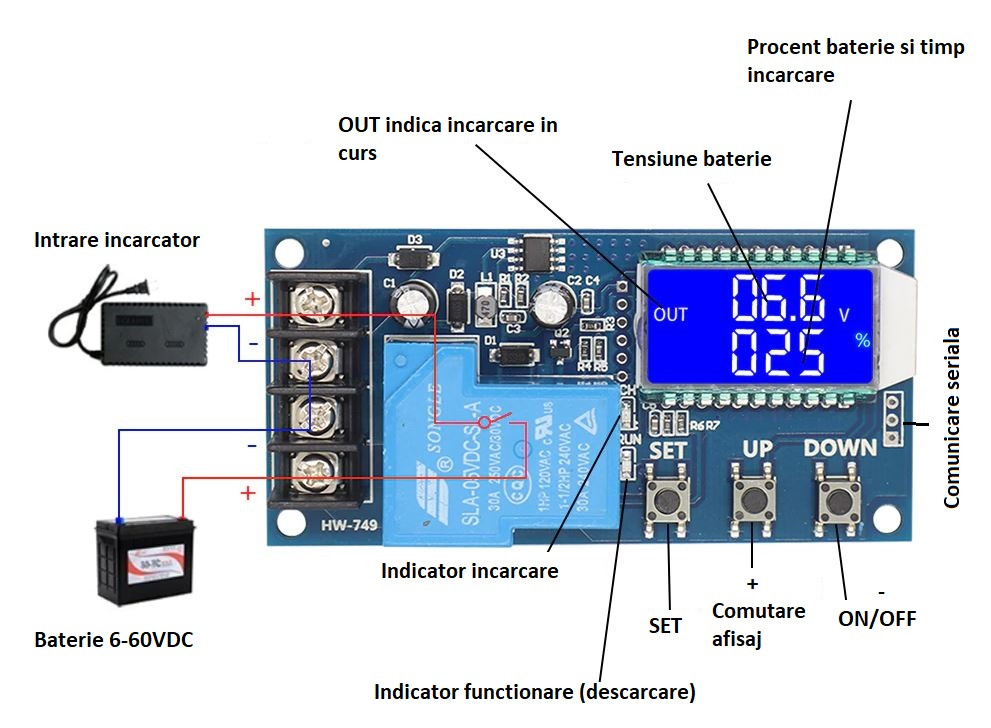

Conectare:
