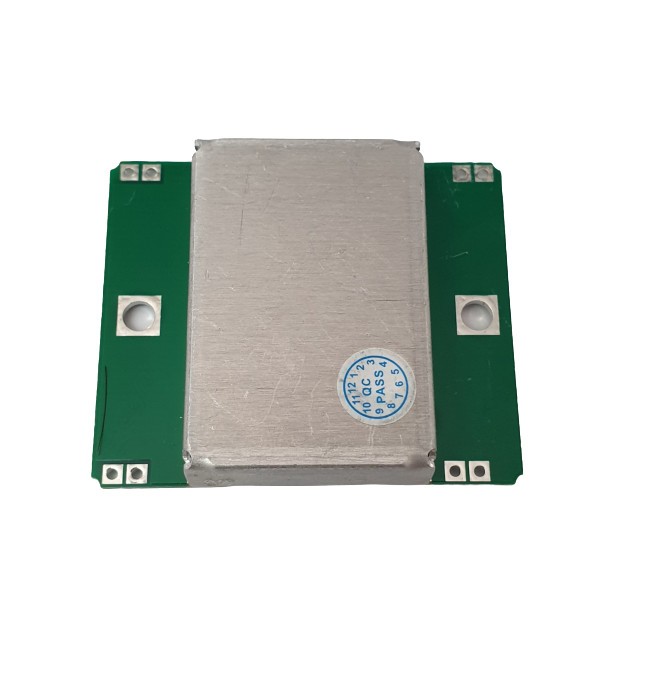

Modul radar doppler HB100 10.525GHz 40mA OKY3065-6

HB100 este un senzor de miscare cu microunde in banda X cu transmitator Doppler Bi-Static. Acesta are incorporat un DRO ( Dielectric resonator oscillator), 2 potentiometre (1 de 1Mohm si altul de 10Kohm pentru distanta si durata de comutare a releului; semnalul minim logic este de 25s odata ce a fost declansat. Poate detecta miscare pana la o distanta de 15m si prevede un semnal de iesire "low". Unghiul de detectie este de 160 de grade Aplicatii Alarme si senzori de securitate; Automatizari pentru usi; ATM-uri; Autovehicule; Senzori de lumina; Monitorizarea traficului. SPECIFICATII Tensiune de alimentare: +5V +/- 0.25V DC; Curent de operare: 60mA maxim; 37mA nominal; Frecventa : 10.525GHz; Precizie setare frecventa: 3MHz; Putere minima de iesire: 13dBm EIRP; Emisii armonice: -10dBm; Sensibilitate receptor: (10dB S/N ratio) intre 3Hz si 80Hz: -86dBm; Zgomot intre 3Hz si 80Hz: 10μV Gain antena : 8dBi; Raza Plan E 3dB: 36'; Raza Plan H 3dB: 72'; Raza de detectie de peste 20m; Putere de iesire: 5mW; Dimensiuni: 4.4x3.7x0.8 cm;
