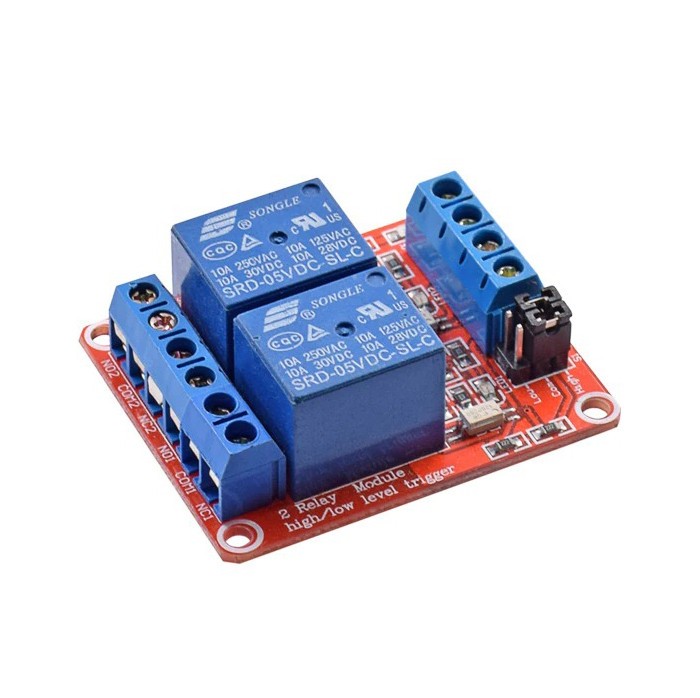

Modul releu 2 canale 5V Arduino, optocuplor, TTL Logic, relay, relee (r.3343W)

Produsul este nou!

Specificații în limba engleză:

1. Maximum load:   AC 250V/10A, DC30V/10A;

2. SMD optocoupler isolation, strong driving ability, stable performance; trigger current 5mA;

3. the module voltage 5V;

4. each channel module can be set high or low triggered by jumper;

5. fault-tolerant design, even if the control line is broken, the relay will not operate;

6. power indicator (green), 4 relay state indicator (red)

7. interface design user-friendly, all interfaces are available through the wiring terminal direct connection leads, very convenient

8. module size:   73mm * 50mm * 18.5mm (L * W * H)

9. has 4 mounting bolts holes, hole 3.1mm, spacing 67mm * 44.5mm

Module Port:

1. DC+:  DC power supply positive

2. DC-:   DC power supply negative

3. IN1:   Channel 1 signal trigger terminal

4. IN2:   Channel 2 signal trigger terminal

Relay Output:

1. NC1:     Channel 1 relay normally closed pin.

2. COM1:  Channel 1 relay common pin.

3. NO1:     Channel 1 relay normally opened pin.

4. NC2:     Channel 2 relay normally closed pin.

5. COM2:  Channel 2 relay common pin.

6. NO2:     Channel 2 relay normally opened pin.

High And Low Level Trigger Option:

1. S1:   It is option switch for channel 1 relay.

2. S2:   It is option switch for channel 2 relay.

Pachetul conține:
• 1 bucată x modul releu cu 2 canale Arduino (cod produs: r.3343W)

Se expediază în toată țara prin curierat rapid fără limită de kilometri în sistem ramburs.

Dacă aveți nelămuriri sau întrebări vă rog nu ezitați să sunați sau să-mi scrieți.
