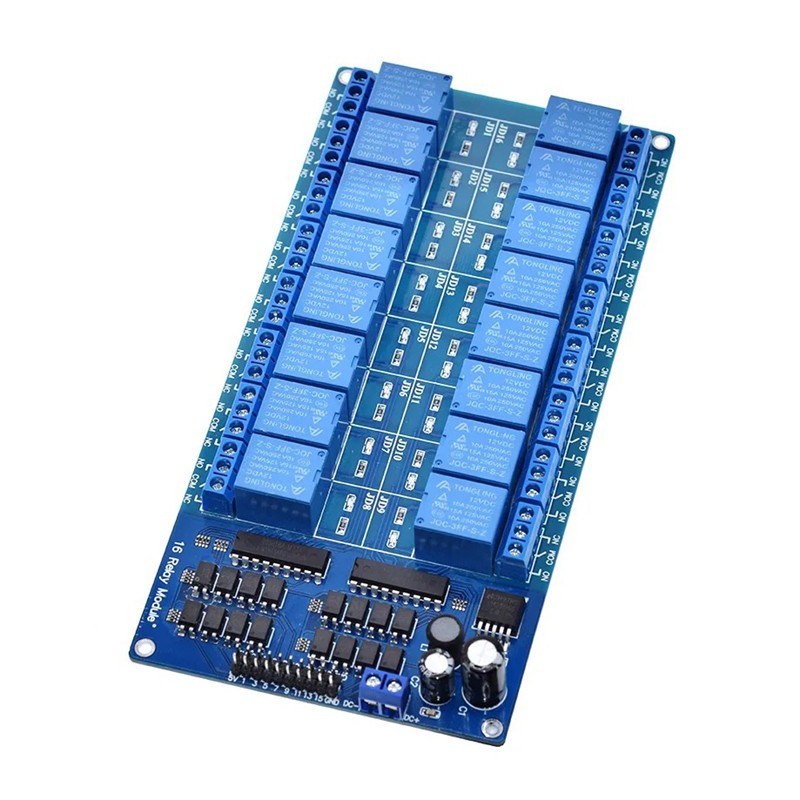

Modul releu cu 16 canale 12V cu izolator optic pentru Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Gama de tensiune a semnalului de control: semnalul de declanșare este de 0-2V la nivel scăzut; tensiunea la nivel înalt nu trebuie să depășească 5V.

1. Adoptă un optocuplor de izolare de calitate industrială, cu capacitate puternică anti-interferență și performanță stabilă; curentul de declanșare necesită doar 3mA.

2. Toate canalele 1-16 pot fi deschise/închise, sau orice canal în parte.

3. Forma de ieșire: conectată direct la o încărcătură AC 220V 10A sau DC 30V 10A.

4. Fiecare releu are terminalul comun (COM) independent, ceea ce este convenabil pentru utilizatori să acceseze diferite semnale. Fiecare releu are porturi închise și deschise normal.

5. Fiecare releu este echipat cu un indicator luminos de acțiune, care este aprins când este activat și stins când este dezactivat.

6. Designul interfeței este umanizat. Toate interfețele pot fi conectate direct prin blocul terminal, ceea ce este foarte convenabil.

7. Există 4 găuri de fixare cu bolt pentru instalare ușoară.

PARAMETRI ELECTRICI:

Tensiunea de alimentare: 5V / 12V (DC)

Curentul de alimentare: mai mult de 200mA

Încărcătura fiecărui releu: 250V 10A (AC) sau 30V 10A (DC)

APLICAȚII:

1. Capacitatea de contact a releului 12V 10A 250V, cu protecție optocuplor. Modulul de alimentare la bord nu necesită o sursă de alimentare externă. Portul I / O activat la nivel scăzut este eficient.

2. Poate fi utilizat ca modul de dezvoltare a plăcii de microcontroler, control electric pentru scriitori și extindere a ieșirii PLC.

INSTRUCȚIUNI DE PRODUS:

1. Sursa de alimentare trebuie să corespundă intervalului de utilizare, DC 12V;

2. Alimentarea trebuie să fie conformă cu schema de cablare și nu trebuie conectată invers;

3. Produsul utilizează cipul de reducere LM2596S care se încălzește ușor, ceea ce este un fenomen normal. Releul funcționează pe o perioadă lungă de timp, ceea ce este, de asemenea, un fenomen normal;

4. Puterea încărcăturii ar trebui să lase o anumită marjă pentru încărcătura releului și să evite mediul de putere mare (aproximativ 2000W) și timpul de funcționare lung, care va avea un anumit impact asupra duratei de viață a produsului.

Atenție!

Produsul este destinat specialiștilor și persoanelor pasionate de electronică și nu include alte instrucțiuni de asamblare sau utilizare.

Descriere în limba engleză:

1. Voltage range of control signal: the trigger signal is 0-2v at low level; the voltage at high level shall not exceed 5V.

2. Adopt industry quality isolation optocoupler, strong anti-interference ability, stable performance; trigger current only needs 3mA.

3. All 1-16 channels can be opened / closed, or any channel.

4. Output form: directly connected to AC 220V 10A or DC 30V 10A load.

5. Each relay common terminal com is independent, which is convenient for users to access different signals.

Each relay has normally closed and normally open ports.

6. Each relay is equipped with an action indicator light, which is on when it is turned on and off when it is turned off.

7. The interface design is humanized.

All interfaces can be directly connected through the terminal block, which is very convenient.

8. There are 4 fixing bolt holes for easy installation.

ELECTRICAL PARAMETERS:

Power supply voltage: 5V / 12V (DC)

Power supply current: more than 200mA

Load of each relay: 250V 10A (AC) or 30V 10A (DC)

APPLICATION:

1. 12V relay contact capacity 10A 250V, with optocoupler protection.

On board power module does not need external power supply. I / O port drive low level is effective.

2. It can be used as the development board module of single-chip microcomputer, the writer's electric control, and the PLC extended output

PRODUCT INSTRUCTIONS

1. The power supply shall meet the use range, DC 12V;

2. The power supply shall be in accordance with the wiring diagram and shall not be connected reversely;

3. The product uses LM2596S step-down chip to slightly heat, which is a normal phenomenon.

The relay works for a long time, which is also a normal phenomenon;

4. The load power should leave a certain margin for the relay load, and avoid the environment of high power (about 2000W) and long working time, which will have a certain impact on the product life.
