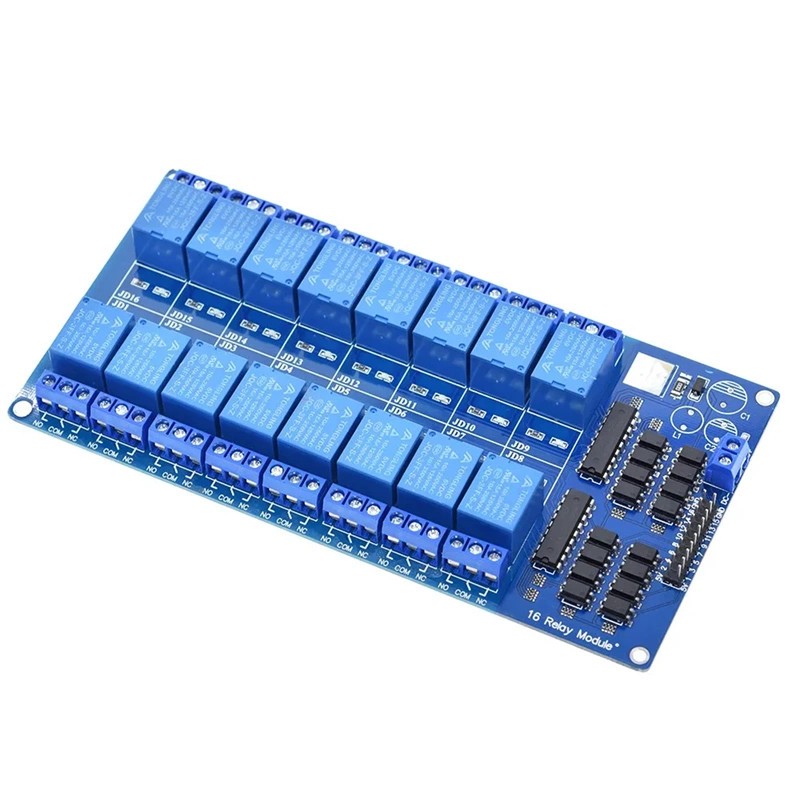

Modul releu cu 16 canale 5V cu izolator optic pentru Arduino
-
Ramburs cu Garantia de Livrare
Curierul special îți livrează produsul pe care tu îl achiți la primire. Dacă produsul nu este ca în descriere, îți recuperezi banii, inclusiv taxele de transport.
- Online
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
SKU: REN587
Specificatii
Produsul este la fel cu cel prezentat in fotografii!
Descriere tradusă în limba română:
1. Intervalul de tensiune al semnalului de control: semnalul de declanșare este de 0-2V la nivel scăzut; tensiunea la nivel înalt nu trebuie să depășească 5V.
2. Adoptă optocuplor de izolare de calitate industrială, cu capacitate puternică de anti-interferență, performanță stabilă; curentul de declanșare necesită doar 3mA.
3. Toate cele 1-16 canale pot fi deschise/închise, sau orice canal în parte.
4. Forma de ieșire: se conectează direct la o sarcină AC 220V 10A sau DC30V 10A.
5. Fiecare terminal comun al releului COM este independent, ceea ce facilitează accesul utilizatorilor la diferite semnale. Fiecare releu are porturi închise și deschise în mod normal.
6. Fiecare releu este echipat cu un indicator luminos de acțiune, care este aprins atunci când este activat și stins atunci când este dezactivat.
7. Designul interfeței este user-friendly. Toate interfețele pot fi conectate direct prin blocul terminal, ceea ce este foarte convenabil.
8. Există 4 găuri de fixare cu șuruburi pentru o instalare ușoară.
PARAMETRII ELECTRICI:
Tensiunea de alimentare: 5V DC
Curentul de alimentare: mai mult de 200mA
Sarcina fiecărui releu: 250V 10A (AC) sau 30V 10A (DC)
APLICAȚII:
1. Capacitatea de contact a releului de 12V este de 10A 250V, cu protecție optocuplor. Modulul de alimentare de pe placă nu necesită o sursă de alimentare externă. Portul I/O acționat la nivel scăzut este eficient.
2. Poate fi utilizat ca modul de placă de dezvoltare pentru microcontrolere, controlul electric al autorului și extinderea ieșirii PLC.
INSTRUCȚIUNI DE PRODUS:1. Alimentarea trebuie să corespundă intervalului de utilizare, DC 12V;
2. Alimentarea trebuie să fie conformă cu schema de cablare și nu trebuie conectată invers;
3. Produsul utilizează un cip redresor Im2596s care se încălzește ușor, ceea ce este un fenomen normal. Funcționarea prelungită a releului este, de asemenea, un fenomen normal;
Descriere în limba engleză:
1. Voltage range of control signal: the trigger signal is 0-2v at low level; the voltage at high level shall not exceed 5V.
2. Adopt industry quality isolation optocoupler, strong anti-interference ability, stable performance; trigger current only needs 3mA.
3. All 1-16 channels can be opened / closed, or any channel.
4. Output form: directly connected to AC 220V 10A or dc30v 10A load.
5. Each relay common terminal com is independent, which is convenient for users to access different signals. Each relay has normally closed and normally open ports.
6. Each relay is equipped with an action indicator light, which is on when it is turned on and off when it is turned off.
7. The interface design is humanized. All interfaces can be directly connected through the terminal block, which is very convenient.
8. There are 4 fixing bolt holes for easy installation.
ELECTRICAL PARAMETERS:
Power supply voltage: 5V 12V (DC)
Power supply current: more than 200mA
Load of each relay: 250V 10A (AC) or 30V 10A (DC)
APPLICATION:
1. 12V relay contact capacity 10A 250V, with optocoupler protection. On board power module does not need external power supply. I / O port drive low level is effective.
2. It can be used as the development board module of single-chip microcomputer, the writer's electric control, and the PLC extended output
PRODUCT INSTRUCTIONS:
1. The power supply shall meet the use range, DC 12V;
2. The power supply shall be in accordance with the wiring diagram and shall not be connected reversely;
3. The product uses Im2596s step-down chip to slightly heat, which is a normal phenomenon. The relay works for a long time, which is also a normal phenomenon;
