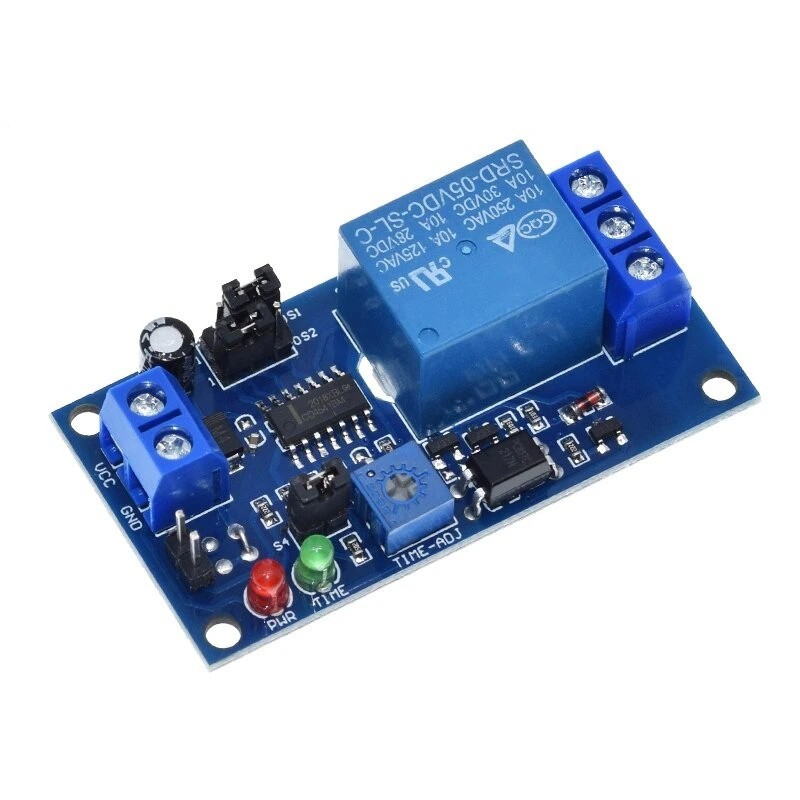

Modul releu temporizator intarziere DC 5V cu comutare temporizata, indicator LED

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Modul de întârziere ce utilizează comutatoare de cheie, comutatoare tactile, microcomutatoare și alte comutatoare de resetare auto normale deschise pentru a declanșa.

Poate fi declanșat și de senzori normal deschiși, cum ar fi senzorii de vibrații, întrerupătoarele reed etc.

Poate forma un dispozitiv de detectare a alarmei de vibrație.

Utilizat în principal în mașini și echipamente, modificarea echipamentului de automatizare, controlul industrial PLC, setările de alarmă prin vibrație, roboți, produse inteligente.

Descrierea produsului:

1. Folosește controlul avansat cu cip de temporizare de înaltă calitate, cu timp exact;

2. Utilizează un releu de mare putere pentru a controla sarcina, până la 10A;

3. Are o diodă de protecție pentru a preveni conectarea inversă a alimentării, pentru a proteja mai bine modulul;

4. Terminalul de declanșare adoptă izolarea cu optocuplor, având o capacitate puternică de interferență și evită declanșările false;

5. Cu 8 game de timp opționale, cea mai scurtă este de 0.1 secundă, iar cea mai lungă este de 1 oră;

6. Întârzierea are un reglaj cu potențiometru, reglajul în sensul acelor de ceasornic va fi mai lung;

7. Cu indicator de alimentare și indicator de comutare întârziere;

8. Ieșirea releului are interfețe normal deschise și normal închise.

Caracteristici:

Introducere funcție de declanșare normal deschisă: Înainte ca modulul să fie declanșat, circuitul la capătul de declanșare este în stare deschisă.

Dacă există o închidere instantanee a comutatorului sau o închidere continuă, modulul poate fi declanșat pentru întârziere și releul este închis.

1. Conectați alimentarea DC 5V la modul și așteptați la terminalul de declanșare să vadă dacă există un semnal de declanșare a închiderii comutatorului

2. Când terminalul de declanșare al modulului simte că comutatorul este închis, modulul va începe funcția de întârziere, iar releul va fi închis în același timp, iar întârzierea se va termina, iar releul se va deschide;

3. Când modulul este declanșat în întârziere, dacă se primește din nou un semnal de declanșare, modulul va re-timp și va declanșa automat ultima dată până când întârzierea se termină.

Terminalul de declanșare poate suporta întârzierea declanșării următorilor senzori:

1. Comutator tactil

2. Microcomutator

3. Comutator de resetare auto

4. Senzor de vibrații de tip normal deschis

5. Întrerupător reed normal deschis

6. Senzor magnetic de ușă normal deschis

7. Comutator de înclinare

8. Comutator de nivel al apei

Parametrii electrici:

Tensiunea de alimentare: 5V, 12VDC

Curentul în repaus: 4.8mA Consumul maxim de energie: 70mA

Timpul de declanșare: 1ms sau mai mult este suficient

Capacitatea de încărcare a releului: 250V 10A AC 30V 10A DC (În aplicații reale, este cel mai bine să reduceți puterea la jumătate, ceea ce este benefic pentru prelungirea duratei de viață a produsului)

Durata de viață a releului: 100,000 de ori (puterea maximă)

Metoda de selecție a gamei de timp de întârziere:

Comutați S1.S2.S4 în diferite poziții pentru a selecta diferite game de timp, iar potențiometrul este pentru a ajusta timpul în cadrul gamei corespunzătoare.

Descriere în limba engleză:

This module is a delay module that uses key switches, touch switches, micro switches, and other normally open self-reset switches to trigger.

It can also be triggered by normally open sensors, such as vibration sensors, reed switches, etc.

Can form a vibration alarm sensing device.

Mainly used in machinery and equipment, automation equipment modification, PLC industrial control, vibration alarm settings, robots, intelligent products.

Product description:

1. Using advanced high-quality timing chip control, accurate timing;

2. Use high-power relay to control the load, up to 10A;

3. It has a protection diode to prevent the power connection from being reversed to better protect the module;

4. The trigger terminal adopts optocoupler isolation, which has strong interference and interference ability and avoids false triggering;

5. With 8 optional time ranges, the shortest is 0.1 second, and the longest is 1 hour;

6. The delay has a potentiometer adjustment, the clockwise adjustment time will be longer;

7. With power indication and delay switch indication;

8. The relay output has normally open and normally closed interfaces.

Features:

Normally open trigger function introduction: Before the module is triggered, the circuit at the trigger end is in an open state.

If there is an instantaneous switch closure or continuous closure, the module can be triggered to delay and the relay is closed.

1. Connect the 5V DC power supply to the module, and wait for the trigger terminal to see if there is a switch close trigger signal

2. When the trigger terminal of the module senses that the switch is closed, the module will start the delay function, and the relay will be closed at the same time, and the delay will end, and the relay will open;

3. When the module is triggered in the delay, if a trigger signal is received again, the module will re-time and automatically trigger the last time until the delay is over.

The trigger terminal can support the trigger delay of the following sensors:

1. Touch the switch

2. Micro switch

3. Self-reset switch

4. Normally open type vibration sensor

5. Normally open reed switch

6. Normally open door magnetic sensor

7. Tilt sensor switch

8. Water level switch

Electrical parameters:

Power supply voltage: 5V, 12VDC

Quiescent current: 4.8mA Maximum power consumption: 70mA

Trigger time: 1ms or more is enough

Relay load capacity: 250V 10A AC 30V 10A DC (In actual applications, it is best to reduce the power by half, which is beneficial to prolong the service life of the product)

Relay life: 100,000 times (maximum power)

Selection method of delay time range:

Switch S1.S2.S4 to different positions to select different time ranges, and the potentiometer is to adjust the time within the corresponding range

Informații despre transport:

Se expediază în toată țara prin curierat rapid fără limită de kilometri în sistem ramburs.

Dacă aveți nelămuriri sau întrebări vă rog nu ezitați să ne sunați sau să ne scrieți.
