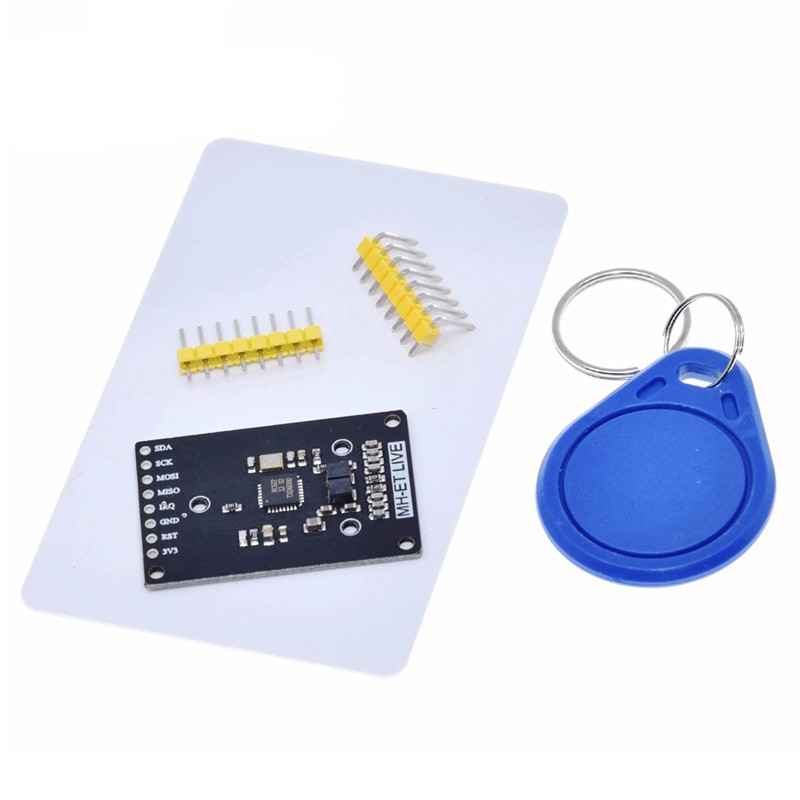

Modul RFID RC522 mini cu kituri S50, frecvență 13.56 MHz, SPI Arduino UNO

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Curent de lucru: 13-26mA/DC 3.3V

Curent în repaus: 10-13mA / DC 3.3V

Curent în modul somn: <80uA

Curent de vârf: <30mA

Frecvența de lucru: 13.56MHz

Tipuri de carduri suportate: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire

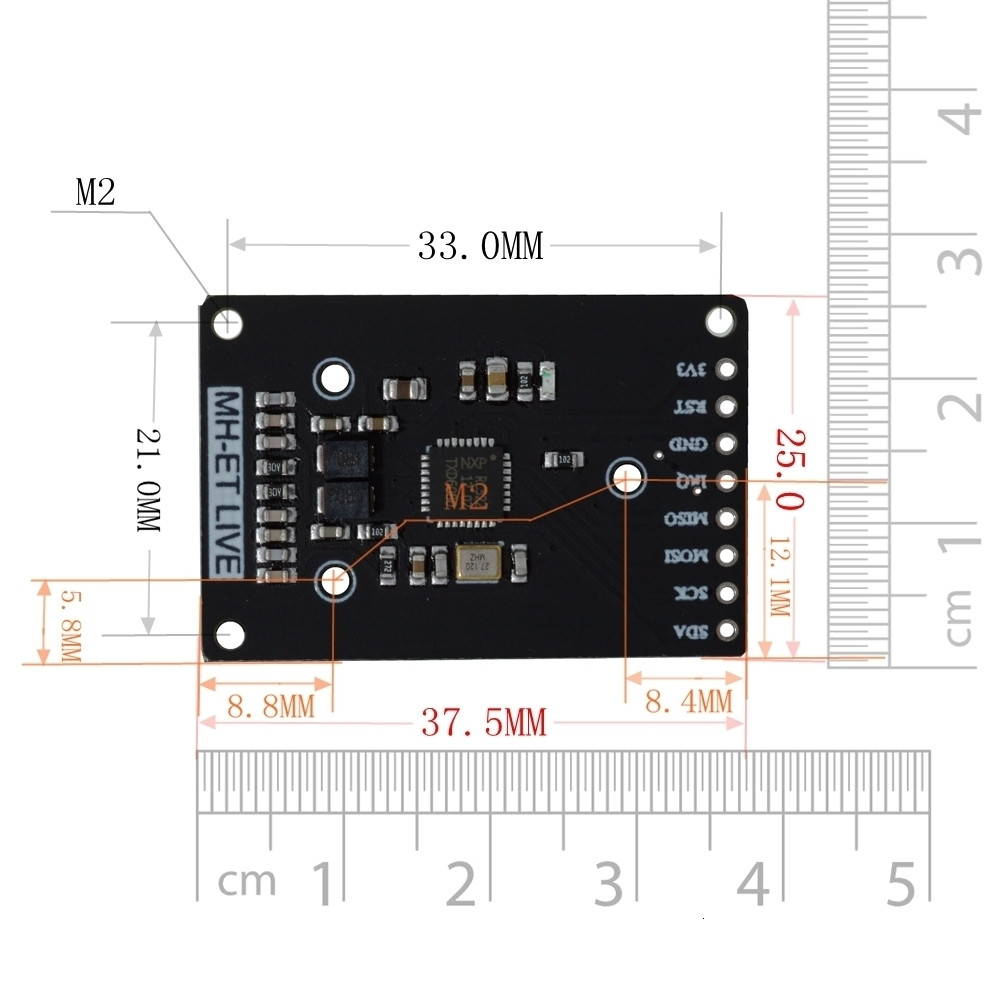

Caracteristici fizice ale produsului: dimensiune: 37.5mm × 33mm

Temperatura ambientală de lucru: -20-80 grade Celsius

Temperatura de depozitare a mediului: -40-85 grade Celsius

Umiditate relativă: 5%-95%

Descrierea detaliilor punctului de vânzare de mai sus, atragerea și oferirea încrederii utilizatorilor potențiali.

[Introducere în cipul RC522]

MF RC522 este un cip de citire/scriere de carduri de înaltă integrare utilizat în comunicații fără contact la 13.56MHz.

Este un cip de cititor de carduri fără contact de mică tensiune, de cost scăzut și de dimensiuni reduse, introdus de NXP pentru aplicații "three-table".

Este o alegere bună pentru dezvoltarea de contoare inteligente și dispozitive portabile de mână.

MF RC522 utilizează concepte avansate de modulație și demodulație și integrează complet toate tipurile de metode și protocoale de comunicație fără contact pasiv la 13.56 MHz. Suportă semnale de transponder compatibile cu 14443A.

Partea digitală gestionează cadru ISO14443A și detectarea erorilor.

În plus, suportă algoritmul rapid de criptare CRYPTO1 și verifică produsele din seria MIFARE.

MFRC522 suportă comunicația fără contact de viteză mai mare a seriei MIFARE, cu rate de date bidirecționale de până la 424 kbit/s.

Ca membru nou al familiei de cipuri de citire-scriere de înaltă integrare la 13.56MHz, MF RC522 are multe similitudini cu MF RC500 și MF RC530, precum și multe caracteristici și diferențe.

Utilizează modul SPI pentru comunicație cu gazda, ceea ce ajută la reducerea cablajului, reducerea dimensiunii plăcii PCB și reducerea costurilor.

[Introducere în modulul RFID]

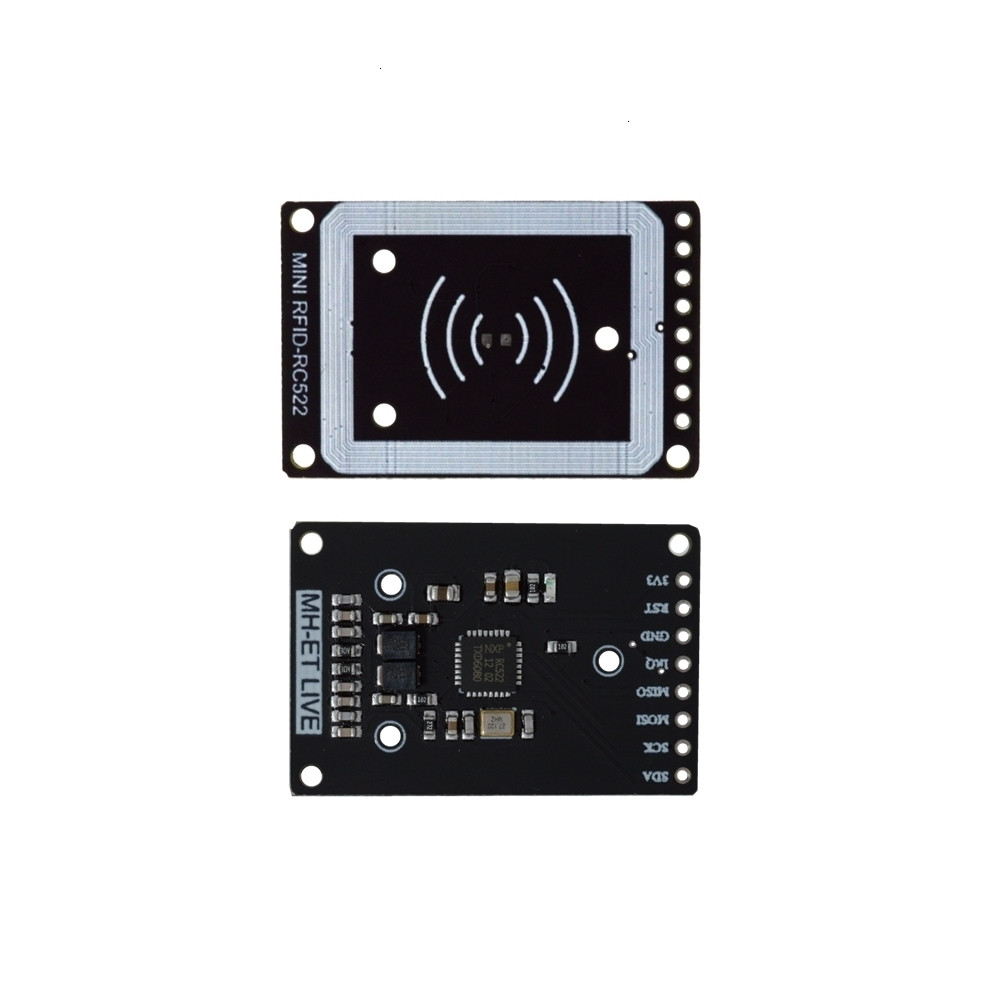

Modulul MF522-MINI utilizează cipul original RC522 pentru a proiecta circuitul cititorului de carduri.

Modulul funcționează la frecvența de 13.56MHz și se conformează standardului ISO14443A.

Poate suporta Mifare1 S50, Mifare1 S70, Mifare Light, Mifare UltraLight și Mifare Pro.

Potrivit pentru utilizatorii de aplicații avansate, cum ar fi dezvoltarea de dispozitive și dezvoltarea de cititoare de carduri, și utilizatorii care au nevoie să proiecteze/producă terminale de carduri RF.

Acest modul poate fi încărcat direct în diverse matrițe de citire.

Modulul adoptă o tensiune de 3.3V și se poate conecta direct cu orice placă CPU a utilizatorului prin câteva linii simple ale interfeței SPI, asigurând funcționarea stabilă și fiabilă a modulului și o distanță lungă de citire; modulul este ușor de utilizat, foarte fiabil și de dimensiuni mici.

Caracteristici cum ar fi ajutarea clienților să aplice cu ușurință și rapid carduri fără contact în sistem.

Descriere în limba engleză:

[Introduction to Electrical Parameters]

Working current: 13-26mA/DC 3.3V Idle current: 10-13mA / DC 3.3V Sleep current: <80uA Peak current: <30mA Working frequency: 13.56MHz Supported card types: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire Product physical characteristics: size: 37.5mm × 33mm Environmental working temperature: -20-80 degrees Celsius Environmental storage temperature: -40-85 degrees Celsius Relative humidity: 5%-95% relative humidity

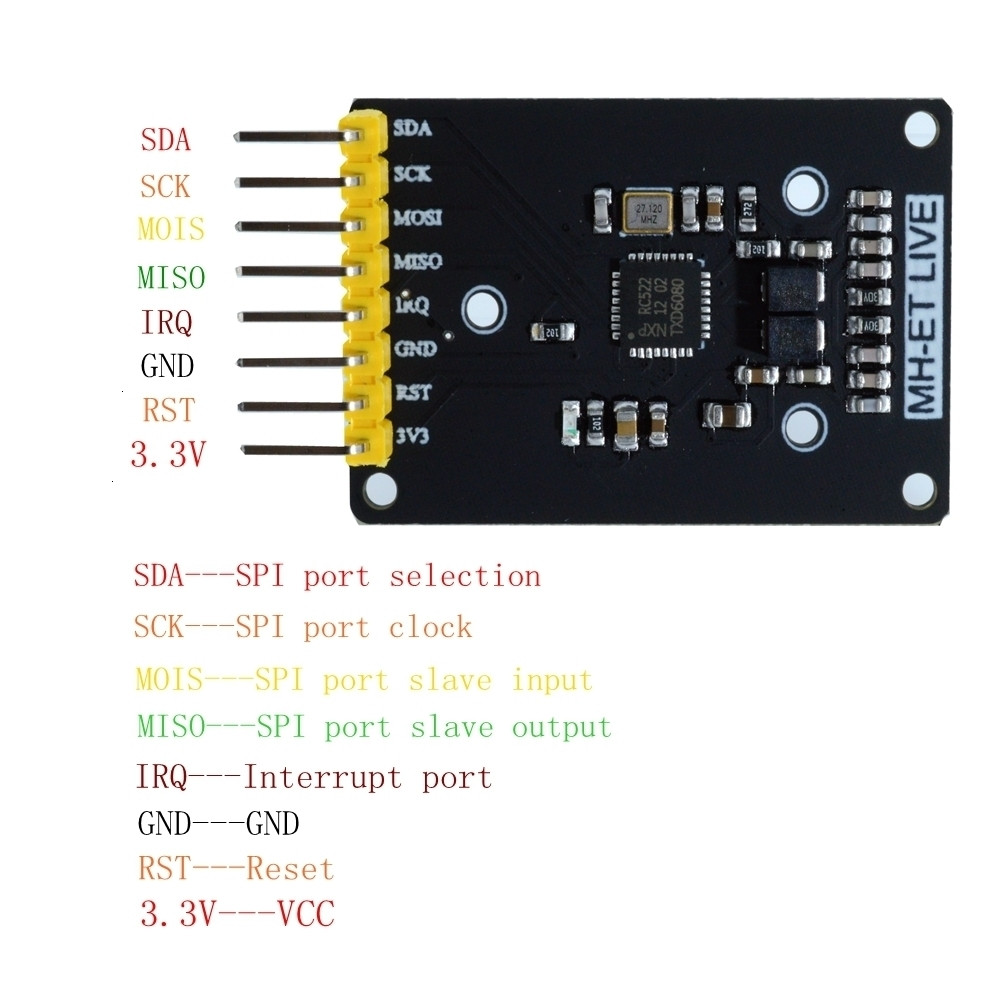

【RC522 MINI Interface definition】

Describe the details of the selling point above, attracting and providing trust to your potential users.

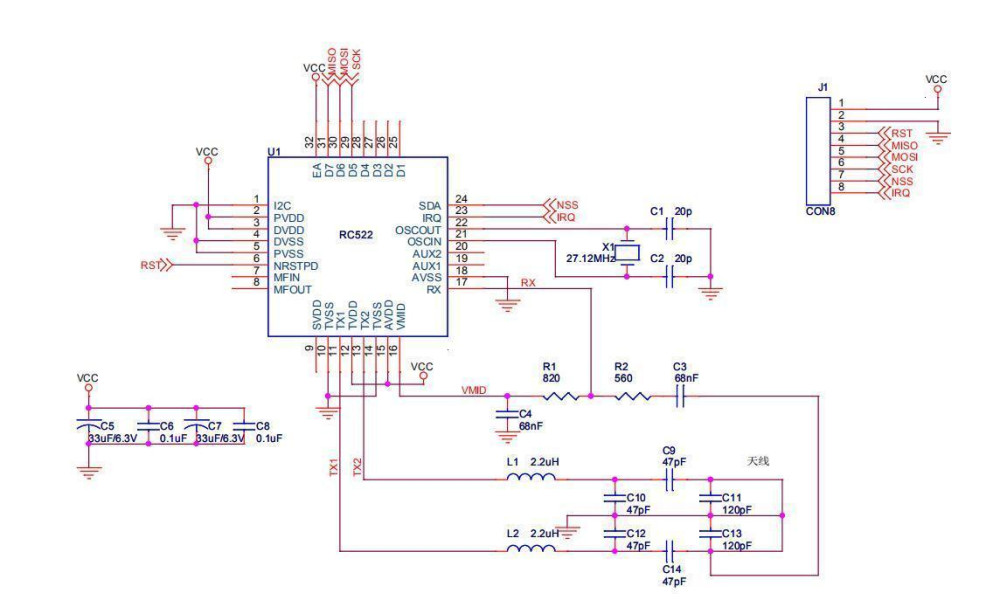

【RC522 MINI Schematic】

[Introduction to RC522 chip]

MF RC522 is a high-integration read/write card chip used in 13.56MHz contactless communication. It is a low-voltage, low-cost, small-sized contactless card reader chip introduced by NXP for "three-table" applications. It is a good choice for the development of smart meters and portable handheld devices. The MF RC522 utilizes advanced modulation and demodulation concepts and fully integrates all types of passive contactless communication methods and protocols at 13.56 MHz. Supports 14443A compatible transponder signals. The digital part handles ISO14443A frame and error detection. In addition, it supports the fast CRYPTO1 encryption algorithm and verifies the MIFARE series of products. The MFRC522 supports the MIFARE series of higher speed contactless communication with bidirectional data rates up to 424 kbit/s. As a new member of the 13.56MHz high-integration read-write card family, the MF RC522 has many similarities with the MF RC500 and MF RC530, as well as many features and differences. It uses SPI mode for communication with the host, which helps to reduce wiring, reduce PCB board size and reduce cost.
