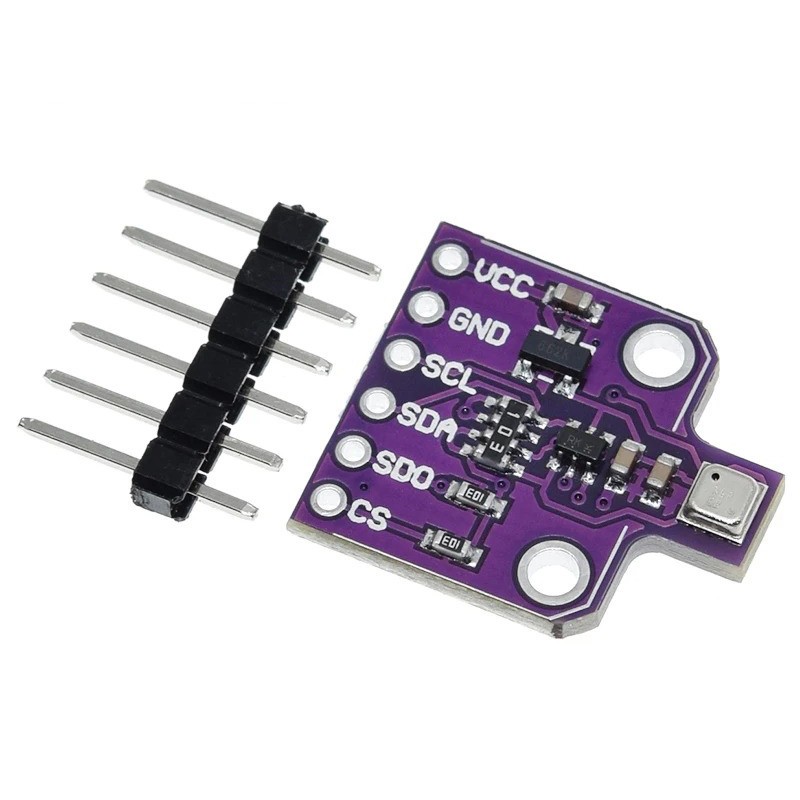

Modul senzor digital BME680 pentru temperatura, umiditate, presiune, CJMCU-680

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Senzor de gaz, presiune, temperatură și umiditate cu consum redus de energie.

BME680 este un senzor digital 4-în-1 cu măsurători de gaz, umiditate, presiune și temperatură, bazat pe principii de senzare dovedite.

Modulul senzorului este găzduit într-un pachet LGA extrem de compact cu capac metalic, cu o amprentă de doar 3.0 × 3.0 mm² și o înălțime maximă de 1.00 mm (0.93 ± 0.07 mm).

Dimensiunile sale mici și consumul său redus de energie permit integrarea în dispozitive alimentate cu baterie sau cuplate la frecvență, cum ar fi telefoanele mobile sau dispozitivele purtabile.

Aplicații tipice:

· Calitatea aerului interior

· Automatizarea și controlul casei

· Internetul lucrurilor

· Prognoza meteo

· Îmbunătățirea GPS (de ex. îmbunătățirea timpului până la primul fix, dead reckoning, detectarea pantei)

· Navigare în interior (detectarea schimbării etajului, detectarea ascensorului)

· Navigare în exterior, aplicații de agrement și sport

· Indicație a vitezei verticale (viteză de urcare/coborâre)

Dispozitive țintă:

· Handset-uri cum ar fi telefoane mobile, tablete PC, dispozitive GPS

· Dispozitive purtabile

· Stații meteo de acasă

· Ceasuri inteligente

· Sisteme de navigare

· Gaming, de ex. jucării zburătoare

· Dispozitiv IOT

Tensiune de lucru: 1.7V3.6V

Temperatura de lucru: -40 ℃ ~ + 85 ℃

Interfață de comunicație: I2C (până la 3.4 MHz) și SPI (3 și 4 fire, până la 10 MHz)

Senzorii de umiditate, presiune și gaz pot fi activați / dezactivați individual

Consumul de curent la 1 Hz umiditate și temperatură este de 2.1 LA, consumul de curent la 1 Hz presiune și temperatură este de 3.1 LA, iar consumul de curent la 1 Hz umiditate, presiune și temperatură este de 3.7 LA

Parametrii senzorului de gaz: timp de răspuns (33-63%) <1s (pentru senzori noi) consum de energie în modul ultra-redus de energie <0.1 mA procesare a datelor de ieșire index direct de calitate a aerului interior (IAQ) parametrii senzorului de umiditate: timp de răspuns (0 -83%) ~ 8s

Toleranță la acuratețe ± 396r ..

Histerezis ± 1.5% r.h.

Definiția pinului

VCC: Alimentare pozitivă

GND: masă

SCL: linie de ceas I2C / SPI

SDA: cablu de date I2C / SPI

SDO: cablu de date SPI

CS: activare sclav SPI1

Descriere în limba engleză:

Low power gas, pressure, temperature & humidity sensor.

The BME680 is a digital 4-in-1 sensor with gas, humidity, pressure and temperature measurement based on proven sensing principles.

The sensor module is housed in an extremely compact metal-lid LGA package with a footprint of only 3.0 × 3.0 mm² with a maximum height of 1.00 mm (0.93 ± 0.07 mm).

Its small dimensions and its low power consumption enable the integration in battery-powered or frequency-coupled devices, such as handsets or wearables.

Typical applications:

· Indoor air quality

· Home automation and control

· Internet of things

· Weather forecast

· GPS enhancement (e.g. time-to-first-fix improvement, dead reckoning, slope detection)

· Indoor navigation (change of floor detection, elevator detection)

· Outdoor navigation, leisure and sports applications

· Vertical velocity indication (rise/sink speed)

Target devices:

· Handsets such as mobile phones, tablet PCs, GPS devices

· Wearables

· Home weather stations

· Smart watches

· Navigation systems

· Gaming, e.g. flying toys

· IOT device

Working voltage: 1.7V3.6V

Working temperature: -40 ℃ ~ + 85 ℃

Communication interface: 12C (up to 3.4 MHz) and SPI (3 and 4 wires, up to 10 MHz)

Humidity, pressure and gas sensors can be enabled / disabled individually

The current consumption at 1 Hz humidity and temperature is 2.1 LA, the current consumption at 1 Hz pressure and temperature is 3.1 LA, and the current consumption at 1 Hz humidity, pressure and temperature is 3.7 LA

Gas sensor parameters: response time (33-63%) <1s (for new sensors) power consumption in ultra-low power mode <0.1 mA output data processing direct indoor air quality (IAQ) index output humidity sensor parameters: response time (0 -83%) ~ 8s

Accuracy tolerance ± 396r ..

Hysteresis ± 1.5% r.h.

Pin definition

vCC: Power supply is positive

GND: ground

SCL: 12C / SP1 clock line

SDA: 12C / SP! Data cable

sDO: SPI data cable

CS: SPI1 slave enable
