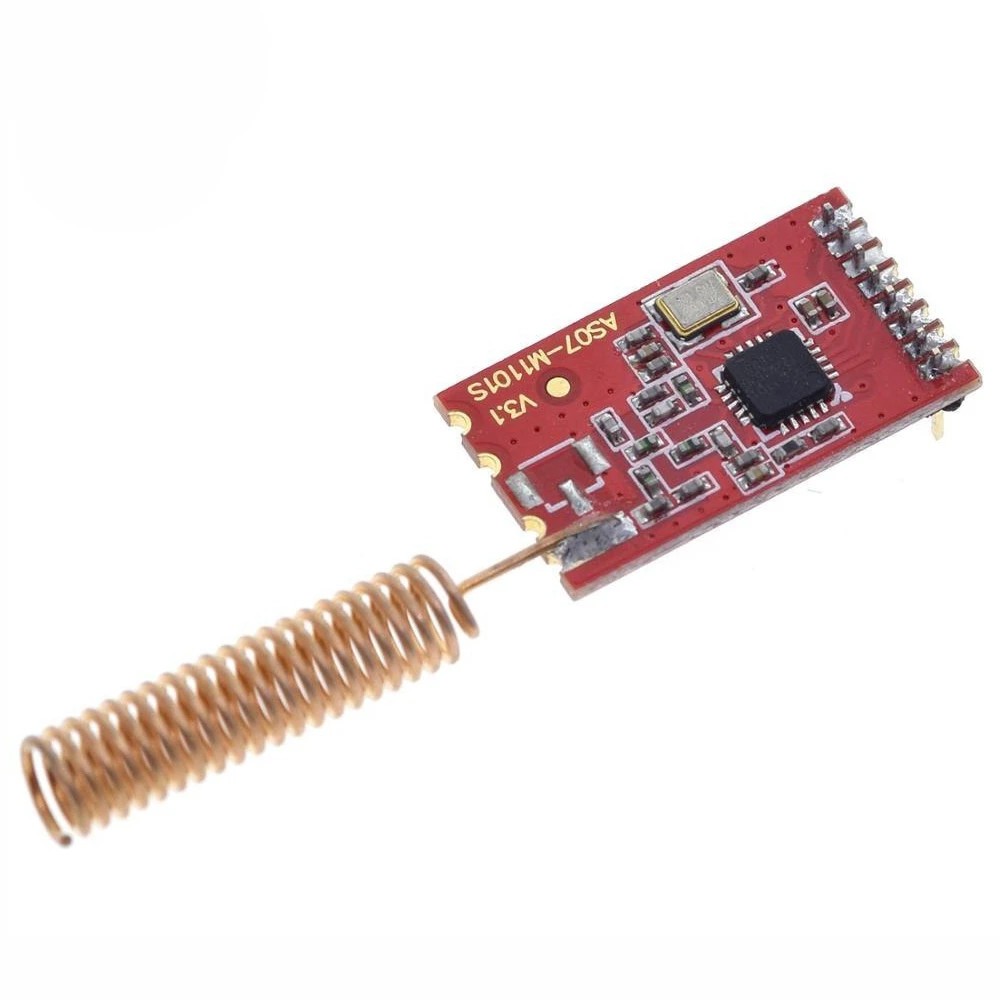

Modul wireless transfer date 433M / CC1101 / CC1100 / NRF905 / SX1212 / SI4432

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Produsul adoptă cipul CC1101, care poate fi folosit pe scară largă în multe ocazii cum ar fi Internetul lucrurilor, controlul industrial, tratamentul medical, alarma de securitate, achiziția de date, casa inteligentă, citirea contoarelor de apă și electricitate.

Caracteristici produs: consum redus de energie, sensibilitate înaltă, structură de rețea simplă, dimensiune mică și funcție de trezire wireless.

(1) Specificații produs:

Culoare: roșu

Cip: CC1101

Frecvența centrală: 433MHz

Putere maximă: 10mW

Putere de emisie: 10dBm (aproximativ 10mW)

Tensiune de alimentare: 1.8V-3.6VDC

Curent de emisie: 29.2mA@10ddBm (capacitatea de alimentare trebuie să fie mai mare de 100mA)

Sensibilitate la recepție: -116dBm/0.6kbps

Distanța de control la distanță: 1000m (valoare teoretică)

Lungime totală a produsului: 46mm (inclusiv antena)

Distanța între găuri: 1.27mm

(2) Performanța produsului:

1. Distanța de transmisie deschisă este de 300 până la 500 de metri.

2. Suportă acces automat la canal liber (CCA) înainte de transmisie, adică sistem de detectare a purtătorului

3. Interfață de programare serială SPI eficientă, portul IO poate fi folosit pentru a simula sincronizarea SPI, sau poate fi folosită

interfața SPI a MCU.

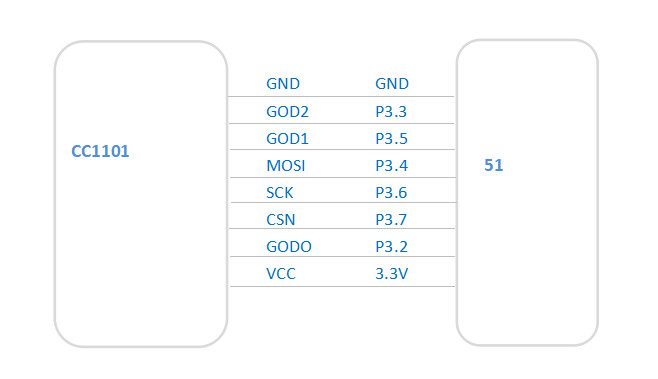

(3)Funcția pinilor:

GND: Polul negativ al alimentării.

VCC: Alimentare pozitivă.

CSN: Pin de selectare a cipului modulului, folosit pentru a începe o comunicare SPI.

SCK: Ceasul busului SPI al modulului.

MOSI: Pin de intrare a datelor SPI al modulului.

MISO: Pin de ieșire a datelor SPI al modulului.

GDO0: Pin de ieșire a informațiilor modulului.

GDO2: Pin de ieșire a informațiilor modulului.

Descriere în limba engleză:

The product adopts the chip CC1101, which can be widely used in many occasions such as the Internet of Things, industrial control, medical treatment, security alarm, data acquisition, smart home, water and electricity meter reading.

Product features: low power consumption, high sensitivity, simple network structure, small size, and wireless wake-up function.

(1) Product specifications:

Color: red

Chip: CC1101

Center frequency: 433MHz

Maximum power: 10mW

Transmitting power: 10dBm (about 10mW)

Supply voltage: 1.8V-3.6VDC

Emission current: 29.2mA@10ddBm (power supply capacity must be greater than 100mA)

Receiving sensitivity: -116dBm/0.6kbps

Remote control distance: 1000m (theoretical value)

Total product length: 46mm (including antenna)

Pinhole spacing: 1.27mm

(2) Product performance:

1. The open transmission distance is 300 to 500 meters.

2. Support automatic clear channel access (CCA) before transmission, that is, carrier sensing system

3. Efficient SPI serial programming interface, IO port can be used to simulate SPI timing, or it can be used

SPI interface of MCU.

(3)Pin function:

GND: The negative pole of the power supply.

VCC: Positive power supply.

CSN: Module chip select pin, used to start a SPI communication.

SCK: Module SPI bus clock.

MOSI: Module SPI data input pin.

MISO: module SPI data output pin.

GDO0: Module information output pin.

GDO2: Module information output pin.
