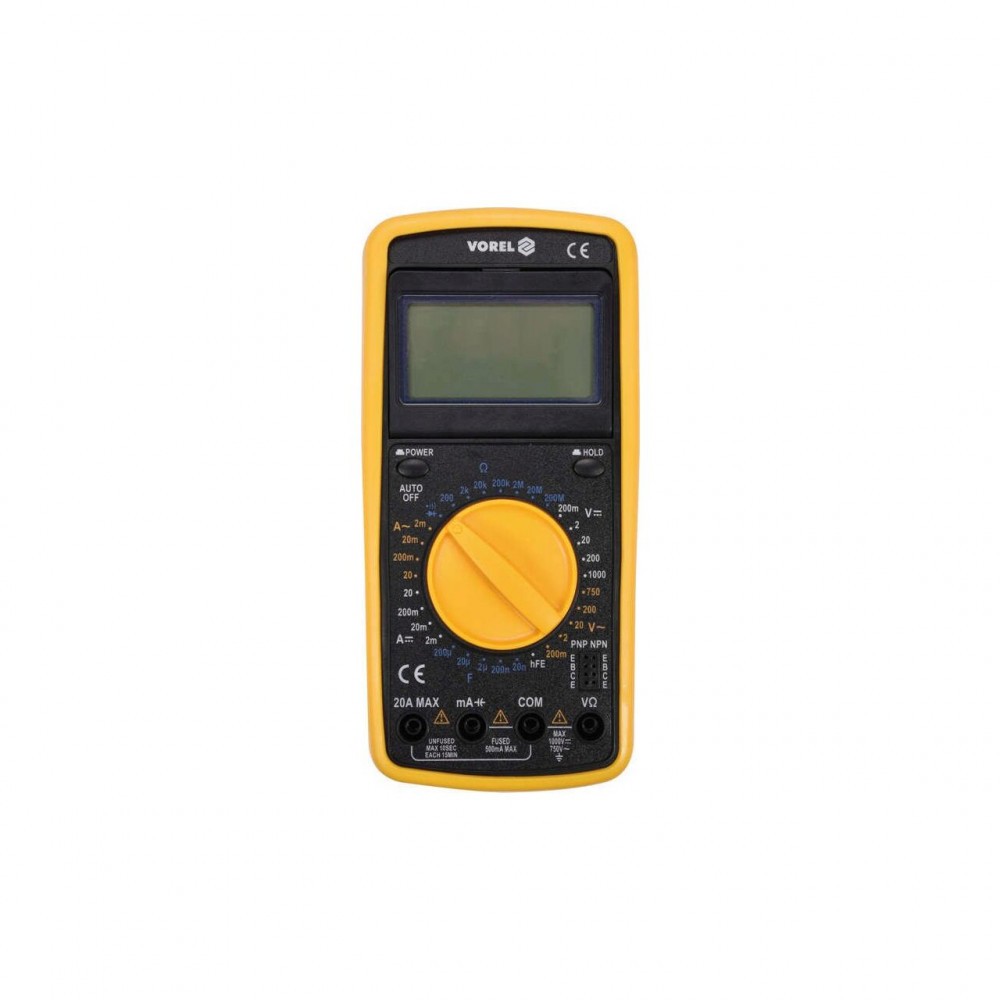

Multimetru digital universal Vorel 81775

Contorul universal 81775 cu un interval manual pentru fiecare măsurare permite măsurători electrice de bază și avansate. Afișajul LCD montat într-un cadru cu unghi reglabil poate fi setat într-o poziție de lucru convenabilă pentru noi.

MĂSURĂRI DE BAZĂ

• măsurare tensiune alternativă: AC 0-750V
• Măsurarea tensiunii DC: DC 0-1000V
• Măsurarea curentului alternativ: 0-20A alternativ
• măsurare curent continuu: DC 0-20A
• măsurare rezistență: 0-200MΩ
• test diodă: I F 1mA, U R 1,5V
• test de continuitate: 0-100Ω

MĂSURĂRI SUPLIMENTARE

• măsurarea capacității condensatorului: 0-200μF
• Test de tranzistor hFe: 0-1000, soclu de test încorporat

EXACTITATEA DE MĂSURARE

Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V

• 81775 precizia de măsurare pentru acest interval este: ± (1,2% + 5), rezoluție 1V
• calcularea formulei erorii de măsurare: (rezultatul măsurării x 1,2%) + 5 x rezoluție
• calcul: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V

Rezultat luând în considerare eroarea de măsurare pentru citirea 235V = 235 ± 7,82V *

• rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V
• rezultat luând în considerare eroarea de măsurare pentru indicarea intensității curentului alternativ: 8A = 8 ± 0,3A *

Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.

* Aparatul de măsură 81775 nu are funcția de măsurare reală, de aceea rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.

FUNCȚII INCorporate

• DATA HOLD - salvarea valorii măsurate în prezent pe afișaj

INFORMAȚII SUPLIMENTARE

• Afișaj LCD, rezultatul maxim afișat: 1999
• semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
• comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 100 Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)
• sonde de măsurare incluse
• design cu protecție la suprasarcină, priză de testare 20A fără siguranță
• carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
• oprirea automată a contorului după 15 minute de inactivitate
• indicator baterie descărcată
• sursa de alimentare: baterie de 9V (6F22)

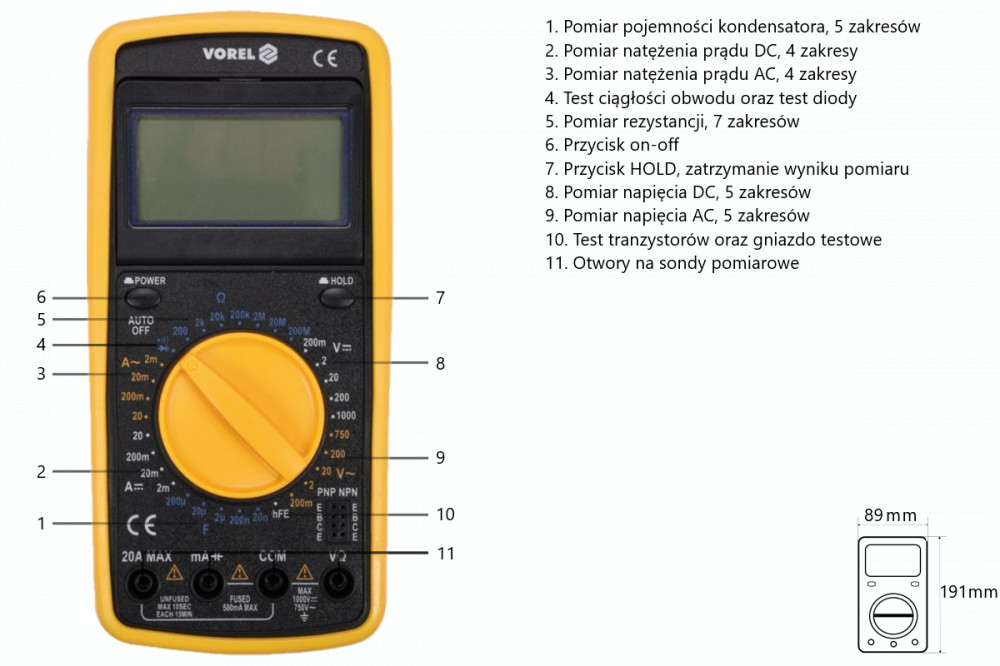

DESCRIERE VIZUALĂ

PRUDENȚĂ

Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.

• Măsurarea tranzistorului hFe: DA
• Măsurarea tensiunii AC: 0-750V
• Măsurarea tensiunii DC: 0-1000V
• Măsurarea capacității : 0-200uF
• Măsurarea rezistenței: 0-200MΩ
• Curent alternativ: 0-20A
• Curent constant: 0-20A
• Test de continuitate: DA
• Test diodă: DA
