Multimetru digital universal Yato YT-73084

Contorul universal YT-73084 cu un domeniu automat pentru fiecare măsurare vă permite să efectuați măsurători electrice de bază și avansate. Un avantaj incontestabil este posibilitatea utilizării unui accesoriu suplimentar sub formă de cleme de măsurare, de exemplu YT-73090 pentru a efectua măsurători ale curenților mari.

MĂSURĂRI DE BAZĂ

• măsurare tensiune alternativă: AC 0-300V
• Măsurarea tensiunii DC: DC 0-300V
• Măsurarea curentului alternativ: AC 0-10A
• măsurare curent continuu: DC 0-10A
• măsurarea rezistenței: 0-20MΩ
• test diodă: I F 1mA, U R 1,7V
• test de continuitate: 0-100Ω

MĂSURĂRI SUPLIMENTARE

• măsurarea capacității condensatorului: 0-1000μF
• măsurarea temperaturii: -20 până la 1000 ° C
• Test de tranzistor hFe: 0-1000, adaptor de măsurare detașabil

EXACTITATEA DE MĂSURARE

Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V

• Precizia măsurătorii contorului YT-73084 pentru acest interval este: ± (1,2% + 5), rezoluție 1V
• calcularea formulei erorii de măsurare: (rezultatul măsurării x 1%) + 5 x rezoluție
• calcul: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V

Rezultat luând în considerare eroarea de măsurare pentru citirea 235V = 235 ± 7,82V *

• rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V
• rezultat luând în considerare eroarea de măsurare pentru indicarea intensității curentului alternativ: 8A = 8 ± 0,34A *

Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.

* Contorul YT-73084 nu are funcția reală de măsurare RMS, prin urmare, rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.

FUNCȚII INCorporate

• AUTO - reglare automată a domeniului de măsurare. Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul. Cu toate acestea, în cazul unui multimetru cu funcția AUTO, este suficient să faceți o singură măsurătoare, iar contorul va găsi automat intervalul optim. În mod implicit, contorul pornește în modul AUTO
• GAMA - schimbarea manuală a domeniului de măsurare. O funcție utilă atunci când verificați multe dintre aceleași componente cu o valoare cunoscută, de exemplu o serie de rezistențe. Setarea manuală a intervalului va reduce semnificativ timpul acestor măsurători
• FUNC. - schimbarea modului de măsurare, de exemplu schimbarea testului diodei la testul de continuitate a circuitului, schimbarea măsurării curentului de la AC la CC
• DATA HOLD [H] - salvarea valorii măsurate în prezent pe afișaj
• MAX [H] - păstrând pe afișaj valoarea maximă din măsurarea curentă

INFORMAȚII SUPLIMENTARE

• Afișaj LCD, rezultatul maxim afișat: 1999
• lumina de fundal a ecranului
• semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
• testele de diodă și continuitate pot fi activate separat

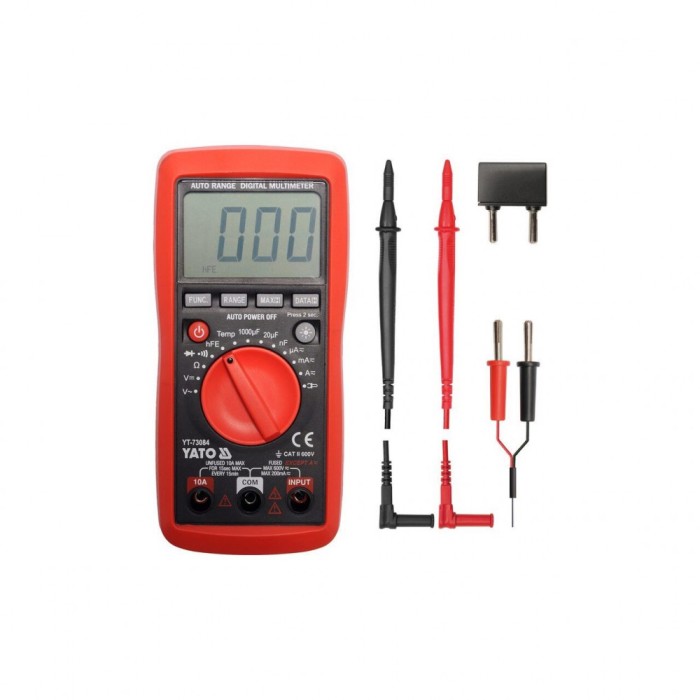

• setul include sonde de măsurare, sondă pentru măsurarea temperaturii, adaptor pentru testarea tranzistorului
• construcție cu protecție la suprasarcină pentru măsurători de curent redus, fără siguranță pentru măsurători de curent de până la 10A
• carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
• oprirea automată a contorului după 15 minute
• indicator baterie descărcată
• sursa de alimentare: trei baterii de 1,5 V (AAA)

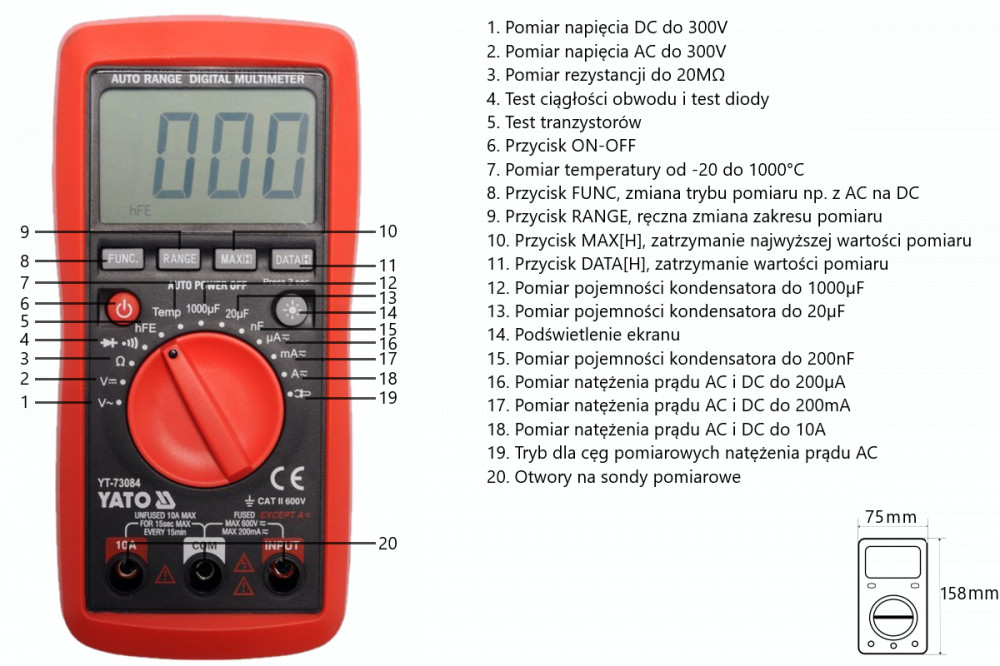

DESCRIERE VIZUALĂ

• Gama automată: DA
• Măsurarea tranzistorului hFe: DA
• Măsurarea tensiunii AC: 0-300V
• Măsurarea tensiunii DC: 0-300V
• Măsurarea capacității : 0-1000µF
• Măsurarea rezistenței: 0-20MΩ
• Măsurarea temperaturii: -20 până la 1000 ° C
• Curent alternativ: 0-10A
• Curent constant: 0-10A
• Test de continuitate: DA
• Test diodă: DA
