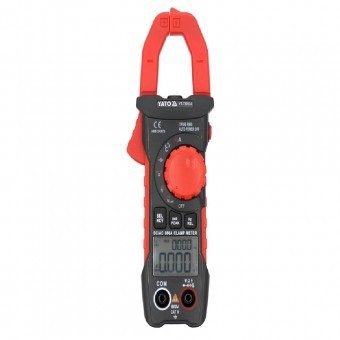

Multimetru Rms Real AC/DC, 10mA-600A

Micrometru cu cleme universal cu gamă automată pentru fiecare măsurare permite efectuarea măsurătorilor de bază și avansate ale mărimilor electrice. Micrometrul este echipat cu cleme de măsurare care permit măsurarea curentului continuu și alternativ într-un singur conductor folosind un senzor HALL încorporat. Măsurarea se face fără a fi necesară deconectarea circuitului sau deconectarea de la sursa de alimentare și permite măsurarea unui curent mult mai mare decât în cazul micrometrelor electrice convenționale. Sondajele de măsurare au izolație din silicon, elastică și rezistentă la temperaturi ridicate.

Atenție: Micrometrele care permit măsurarea curentului continuu, cum ar fi YT-730934, folosesc un senzor Hall care măsoară valoarea câmpului magnetic. Câmpul magnetic de pe Pământ există în mod natural, ca urmare indicațiile curentului continuu ale micrometrului sunt diferite de zero. Înainte de fiecare măsurare a curentului continuu, micrometrul trebuie apropiat de conductorul testat, resetat cu butonul REL, apoi conectat la conductorul testat și citit rezultatul.

Măsurători de bază:

tensiune alternativă: A.C. 0-600 V, TRUE RMS (40-1000 Hz)

tensiune continuă: D.C. 0-600 V

curent alternativ: A.C. 0-600 A, TRUE RMS (40-1000 Hz)

curent continuu: D.C. 0-600 A

rezistență: 0-60 MΩ

test diodă: IF 1,5 mA, UR 3 V

test continuitate circuit: 0-50 Ω

Măsurători suplimentare:

tensiune A.C. și D.C. în modul de impedanță scăzută: 0-600 V

capacitate condensator: 0-60 mF

frecvență: 0-300 kHz

temperatură: -30 până la 1000°C

detectare fără contact a tensiunii alternative: NCV

Exactitatea măsurătorului:

Exemplu de determinare a exactității pentru măsurarea curentului alternativ AC. Calcul pentru rezultatul măsurării: 30 A

exactitatea micrometrului YT-730934 pentru această gamă este: ±(2,0%+30), rezoluție 0,01 A

calculul erorii de măsurare: (rezultatul măsurării x 2%) + 30 x rezoluția

calcul: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Rezultatul real luând în considerare eroarea de măsurare pentru indicația de 30 A = 30 ± 0,90 A

rezultatul luând în considerare eroarea de măsurare pentru indicația tensiunii alternative: 235 V = 235 ± 2,65 V

rezultatul luând în considerare eroarea de măsurare pentru indicația tensiunii continue: 12 V = 12 ± 0,09 V

Tabelul cu rezoluție și exactitate pentru o anumită măsurare se găsește în manualul de utilizare.

Funcții încorporate:

TRUE RMS - micrometrul afișează valoarea reală eficace a tensiunii/curentului alternativ. Spre deosebire de micrometrele medii, dispozitivele cu TRUE RMS arată valoarea corectă nu doar pentru un semnal sinusoidal, ci și pentru semnale sinusoidale distorsionate, cum ar fi armonicile superioare sau semnalele pătrate sau triunghiulare. Funcția este obligatorie acolo unde în circuit apar surse de alimentare impulsivă, motoare cu acționare în frecvență variabilă, instalații HVAC, etc.

VlowZ - măsurarea tensiunii AC și DC în modul de impedanță scăzută. Fenomenul numit ghost voltage poate dificulta diagnosticarea rețelei de alimentare, de exemplu în clădirile industriale. Acesta constă în apariția unei tensiuni pe un conductor neconectat, în care a fost indusă tensiunea de pe același canal conectat la rețea. Funcția LowZ reduce impedanța clemei de măsurare a micrometrului de 10 ori în comparație cu modul standard de măsurare, astfel micrometrul, măsurând tensiunea, preia o ușoară cantitate mai mare de curent și, prin urmare, descarcă sarcina acumulată în conductor. Ca rezultat, obținem o măsurare a tensiunii lipsită de ghost voltage

NCV - detectarea fără contact a tensiunii alternative prin inducție. Micrometrul detectează prezența tensiunii într-un conductor izolat, poate indica și conductorul de fază

AUTO - ajustarea automată a gamei de măsurare (este suficientă o singură măsurare), activată implicit. În cazul măsurării unor valori necunoscute folosind un micrometru cu schimbare manuală a gamei prin intermediul unui buton rotativ, trebuie să efectuați măsurătorile în ordine de la cea mai mare gamă până la cea care oferă cel mai precis rezultat - în caz contrar, există riscul de a deteriora dispozitivul.

DATA HOLD - menținerea pe ecran a valorii măsurate în acel moment

PEAK HOLD - menținerea pe ecran a celei mai mari valori măsurate cu ajutorul sondelor de măsurare

curent INRUSH - măsurarea curentului de pornire cu ajutorul clemei de măsurare. Micrometrul va efectua o măsurare a curentului în decurs de 100 ms de la pornirea dispozitivului

REL - funcția de valoare relativă. Permite resetarea afișajului micrometrului. Necesară în modul de măsurare a curentului continuu. Senzorul Hall măsoară valoarea câmpului electromagnetic din jur și afișează rezultatul pe ecran. Înainte de măsurarea curentului continuu, micrometrul trebuie apropiat de conductorul testat, resetat, apoi clemele se aplică pe conductorul testat. Astfel, obținem un rezultat neafectat de valorile câmpului electromagnetic din jur

Informații suplimentare:

ecran LCD, valoare maximă afișată: 6000

iluminare ecran și zona de măsurare a clemei

semnal sonor în testul de continuitate pentru rezistențe sub 50 Ω

posibilitatea de a activa testele de diode și continuitate separat

clemele se deschid până la 25 mm și permit măsurarea unui singur conductor cu diametrul maxim de 25 mm

sonde de măsurare cu lungimea de 14,5 cm

lungimea cablului împreună cu sondele: 97 cm

diametrul cablului împreună cu izolația: 3,5 mm

pachetul include o husă

construcție cu protecție împotriva suprasarcinilor

oprirea automată a micrometrului după 15 minute de inactivitate (posibilitatea dezactivării acestei funcții)

indicator de nivel scăzut al bateriei

alimentare: 2 baterii 1,5 V (AAA)

Atenție!

Măsurarea curentului cu micrometre cu cleme se face doar pe un singur fir, un singur conductor. Aplicarea clemei pe un cablu multifilar fără a izola un singur fir va arăta un rezultat incorect sau un flux de curent zero.
