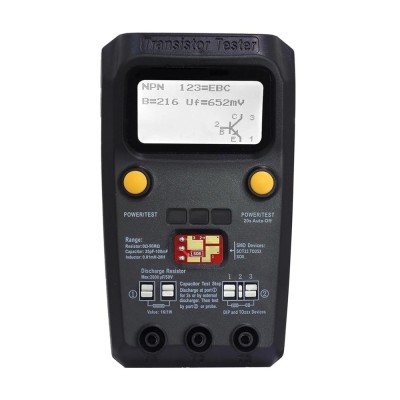

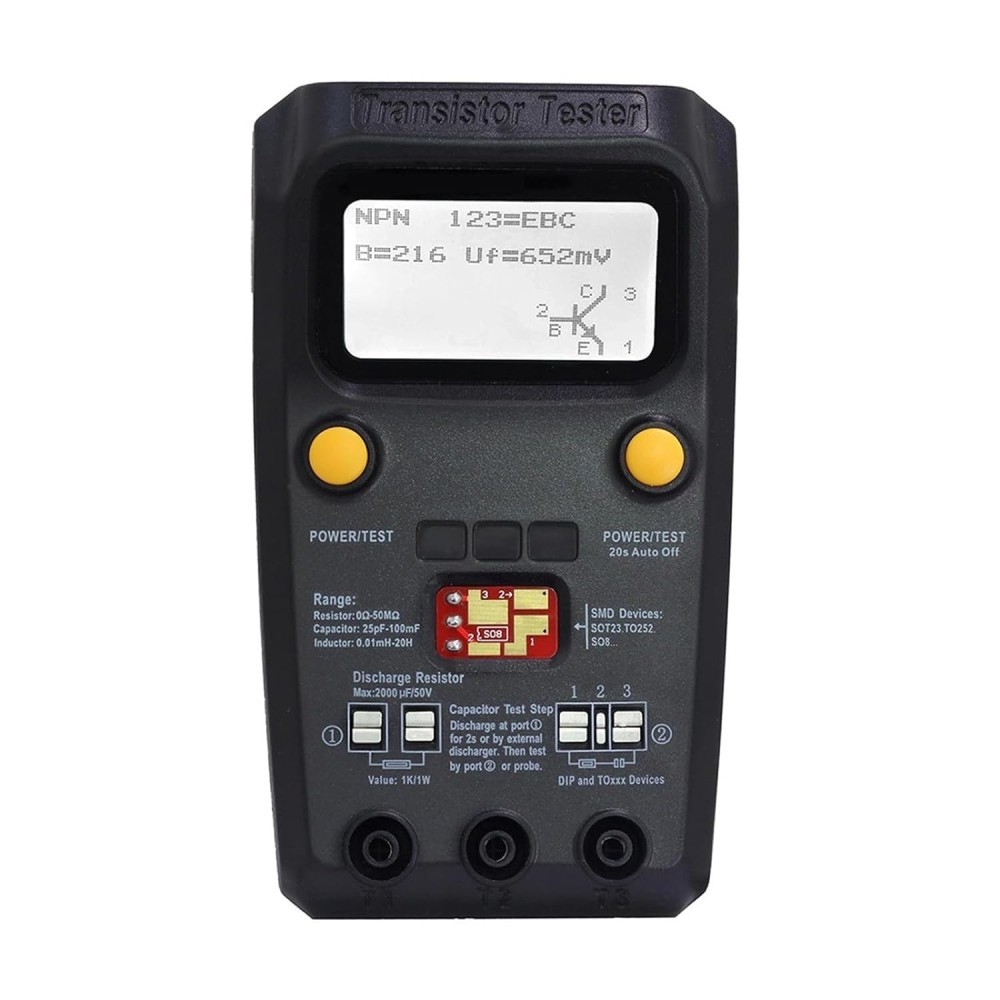

Multimetru Tester tranzistori, diode, triode, condesatori, bobine,SMD.

DESCRIERE.

Acest produs este nou la cutie in stare perfecta de functionare si nu se poate returna.

Acest instrument este un instrument mic, dezvoltat pentru pasionații de electronică, dezvoltatori, fabrici de întreținere și producție electronică.
Acesta acceptă dispozitive în linie și dispozitive cu cip și poate măsura diverse diode, triode, tiristoare și tuburi MOS; evaluează automat tipul dispozitivului, polaritatea pinului, HFE de ieșire, tensiunea valvei și capacitatea joncțiunii tranzistorului cu efect de câmp; măsoară capacitatea și
rezistența etc.
II aspecte care necesită atenție
● Înainte de a testa condensatorul electrolitic, vă rugăm să îl descărcați mai întâi, altfel instrumentul se poate deteriora.
● Când utilizați adaptorul pentru alimentare, vă rugăm să utilizați un adaptor cu intervalul de tensiune DC 9V-12V (inclusiv 9V, 12V).
● Instrumentul nu va încărca bateria. Când puterea bateriei este mai mică de 6V, vă rugăm să înlocuiți bateria.
III Indicatori tehnici
Rezistență: 0 Ω - 50M Ω Rezoluție: 0,01 Ω
Capacitate: 25pF-100F Rezoluție: 1pF
Inductanță: 0,01mH-20H Rezoluție: 0,01mH
Capacitate ESR: 2 rezoluție: 0,01 Ω μ F-50mF
(ESR: rezistență serie echivalentă)
IV Introducere
1. Pornire: Vă rugăm să apăsați butonul „Pornire/Test” înainte de utilizare. Acest instrument este proiectat cu două butoane „Pornire/Test” în stânga și în dreapta, care au aceleași funcții și sunt convenabile pentru persoane cu obiceiuri de utilizare diferite.

2. Testare: Apăsați butonul „Start/Test” o dată pentru a testa. Fără a acorda atenție secvenței pinilor corespunzătoare dispozitivului testat, instrumentul poate identifica automat funcția pinilor și poate lista diagrama schematică și parametrii pe ecran.
3. Oprire: dacă nu se efectuează nicio operațiune de tastă în 20 de secunde, instrumentul se va opri automat pentru a economisi energie.
4. Stand de testare: include 3 standuri de testare, stand de testare pentru dispozitive SMD, stand de testare pentru dispozitive plug-in și stand extern cu stilou de măsurare. Contactele 1, 2 și 3 dintre bazele de testare sunt conectate intern și au aceeași funcție.
5. Testarea dispozitivelor SMD: utilizați standul de testare pentru dispozitive SMD sau o sondă de testare. Când utilizați suportul SMD pentru testare, utilizați o pensetă sau alte instrumente de presare pentru a apăsa dispozitivul testat pentru a-l face să facă contact mai bun.
6. Testarea dispozitivelor plug-in: utilizați standul de testare plug-in sau o sondă de testare.
7. Descărcarea condensatorului electrolitic: vă rugăm să descărcați condensatorul electrolitic înainte de testare, altfel instrumentul se poate deteriora. Instrumentul este echipat intern cu o rezistență de descărcare de 1K/1W, suportând o descărcare maximă a condensatorului de 2000 μ F/50V. Dacă trebuie să descărcați mai multă capacitate, vă rugăm să utilizați o rezistență de descărcare externă. Metoda de descărcare: Așa cum se arată în figura de mai jos, introduceți condensatorul în baza de descărcare, țineți apăsat timp de 2 secunde, iar descărcarea se poate finaliza automat fără a apăsa tasta.
8. Meniul de selectare a funcțiilor: Când instrumentul este în starea de netestare, apăsați lung butonul „Start/Test” timp de mai mult de 0,5 secunde pentru a intra în meniul suplimentar de selectare a funcțiilor, apăsați scurt pentru a comuta între diferite opțiuni de meniu și apăsați lung timp de mai mult de 0,5 secunde pentru a intra în submeniu.
①: Oprire - Oprire: Apăsați și mențineți apăsată tasta timp de mai mult de 0,5 secunde.
②: Tranzistor - test tranzistor: Ieșiți din meniul principal și reveniți la interfața de testare a tranzistorului.
③: Frecvență - Măsurarea frecvenței: funcție rezervată.
④: f-Generator - generator de frecvență: generează o undă pătrată cu o frecvență de 1Hz~2MHz și o amplitudine de 5V. Semnalul este emis de portul 2, iar porturile 1 și 3 reprezintă masa de referință.
⑤: PWM pe 10 biți - Generator PWM: poate genera un semnal pătrat cu lățime a impulsului reglabilă, cu o frecvență de 7,8 KHz și o amplitudine de 5 V, iar intervalul de modulație a lățimii impulsului este de 0%~100%. Semnalul este emis de portul 2, iar porturile 1 și 3 reprezintă masa de referință. La apăsare <0,5 secunde, lățimea impulsului crește în pași de 1%, la apăsare >0,5 secunde, iar la apăsare <1,3 secunde, lățimea impulsului crește în pași de 10%. Apăsați tasta timp de >1,3 secunde pentru a reveni la meniul principal.
⑥: C+ ESR@TP1: 3 - Măsurarea valorii ESR a capacității: funcția de măsurare separată a valorii ESR a capacității, utilizând portul 1 și portul 3 ca porturi de intrare. În acest mod, instrumentul va măsura automat continuu fără a acționa tastele. În majoritatea cazurilor, valoarea ESR poate fi măsurată în circuit fără a scoate capacitatea de pe placa de circuit; Dacă condensatorul electrolitic nu s-a descărcat sau există o rezistență mică la ambele capete ale condensatorului, această metodă nu poate fi utilizată pentru anumite teste de referință ale dispo
