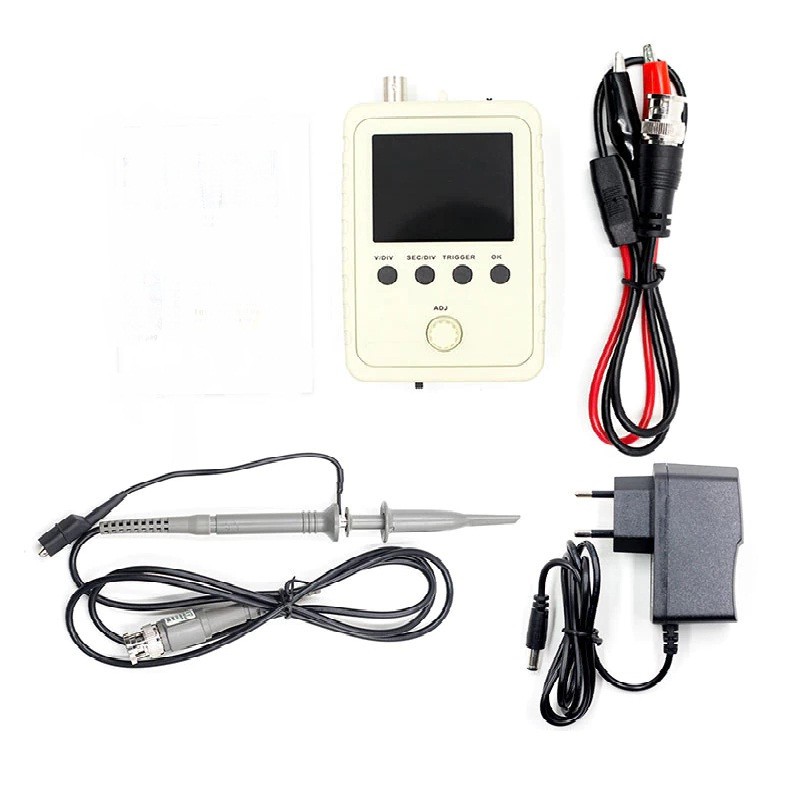

OSCILOSCOP digital + 2 seturi de sonde

OSCILOSCOP digital + 2 seturi de sonde

Caracteristici:

Alimentare la priza

Adoptă procesorul ARM Cortex-M3 și include un ecran TFT color de 2,4 inchi.

Folosit pentru dezvoltarea secundară pe baza acestui kit, de exemplu, poate fi schimbat în milivoltmetru, înregistrări de date.

Vin cu instrucțiuni, ușor de instalat și de operat.

Cu modurile de declanșare Auto/Normal/Single, ușor de capturat forma de undă a momentului.

Declanșator disponibil pentru marginea ascendentă sau descendentă.

Forma de undă anterioară observabilă înainte de declanșare (întârziere negativă).

Cu afișaj digital al parametrilor formei de undă, inclusiv frecvența, perioada, raportul de funcționare, MAX./MIN./AVG./Peak-Peak/valori virtuale.

Detectarea scurtcircuitului și a circuitului deschis: poate ajuta utilizatorul să descopere eroarea de lipire.

Funcția de recunoaștere a controlerului TFT.

SMD-ul a fost lipit, mai potrivit pentru începătorii electronici.

Specificații:

Rata maximă de eșantionare în timp real: 1MSa/s

Lățime de bandă analogică: 0-200KHz

Interval de sensibilitate: 5mV/div-20mV/idv

Tensiune maximă de intrare: 50 Vpk (sondă 1X)

Impedanta de intrare: 1M ohmi/20pF

Precizie: 12 biți

Lungimea recordului: 1024 de puncte

Moduri de cuplare: DC / AC / GND

Interval de bază de timp: 500s/Div - 10us/Div

Moduri de declanșare: Auto, Normal și Single

Poziția declanșatorului: Centrul tamponului

Tensiune de alimentare: DC 9V (8-10V)

Consum de curent: ~ 120mA @ 9V

Dimensiunea plăcii principale: 94 * 65 mm

Dimensiune placă analogică: 65 * 47 mm

Dimensiune ecran: 52 * 40 mm
